本案例是客戶通過開疆智能研發的Profinet轉Profibus網關將德國SWE變頻器(Profibus協議)接入到西門子1200PLC的Profinet網絡之中。

網關一側配置：

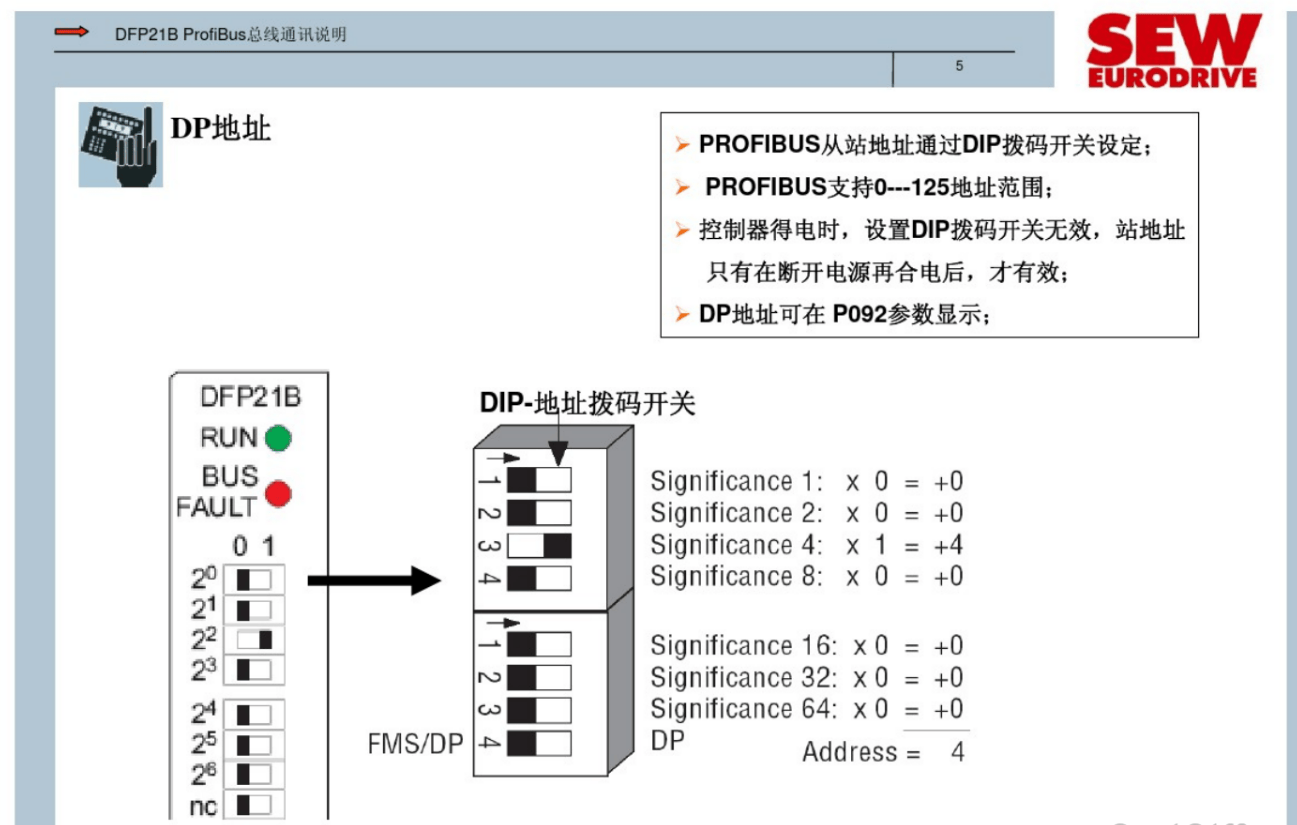

首先設定好變頻器的通訊參數，通過撥碼以及相應的配置軟件進行設置

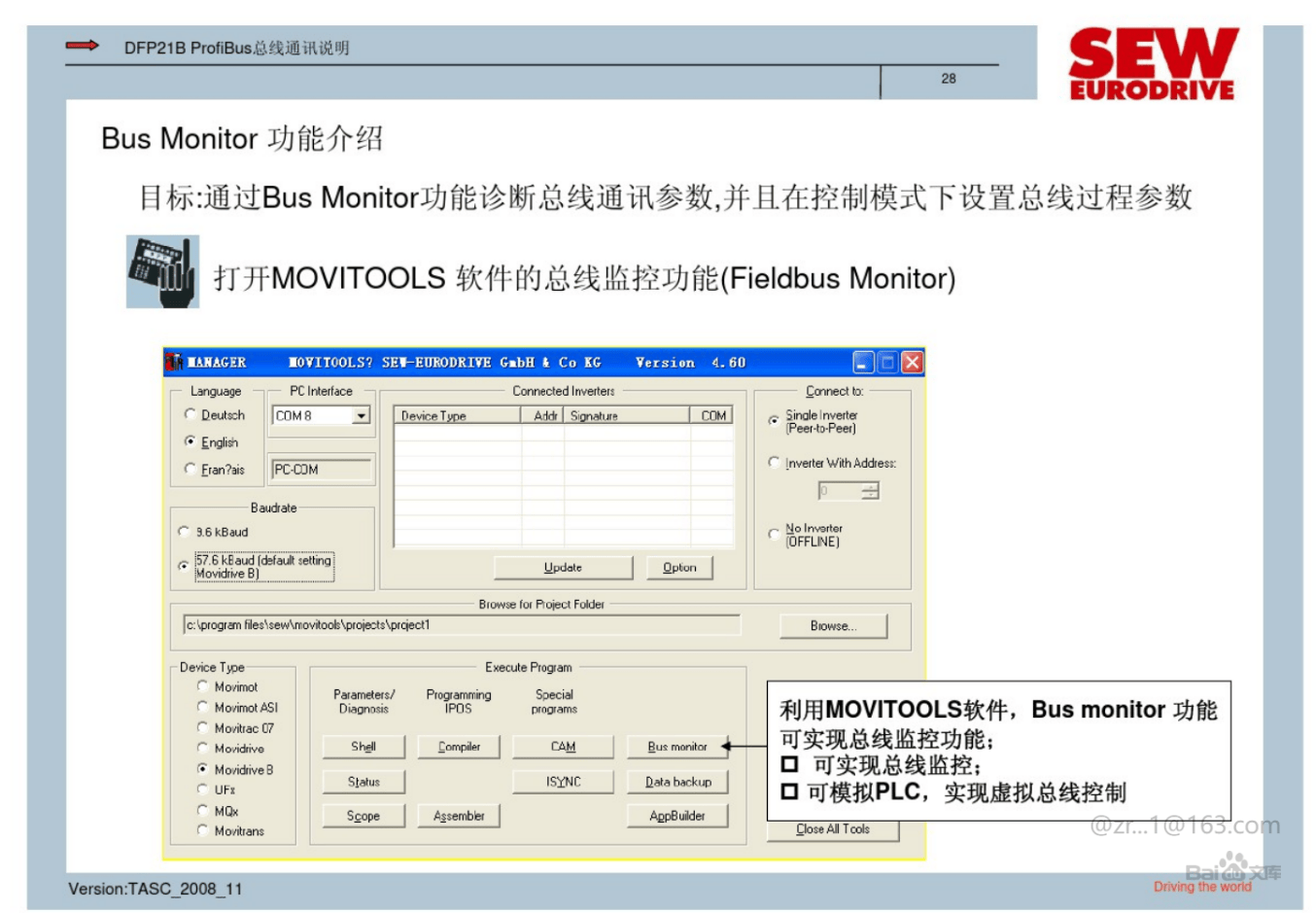

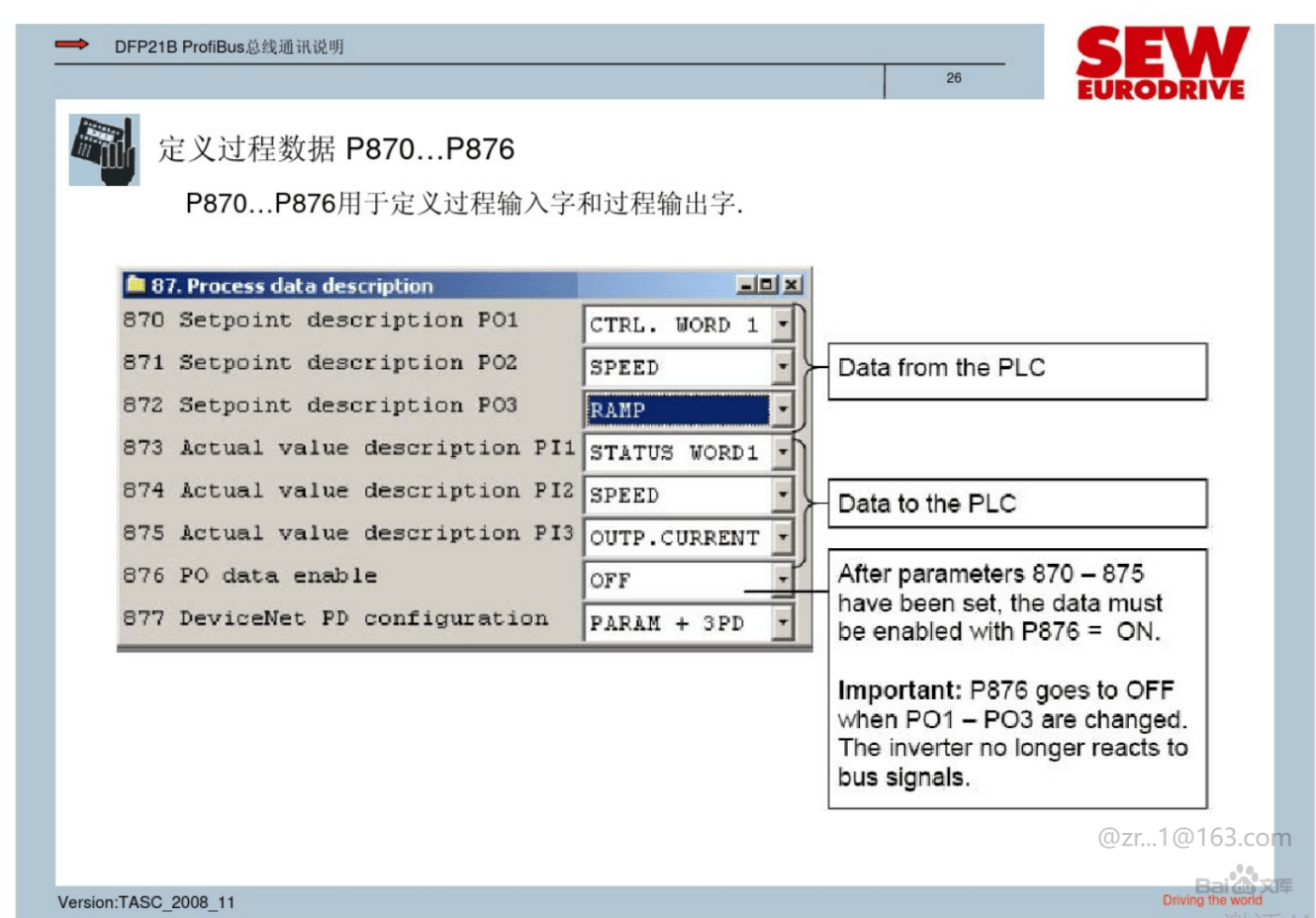

定義好過程數據

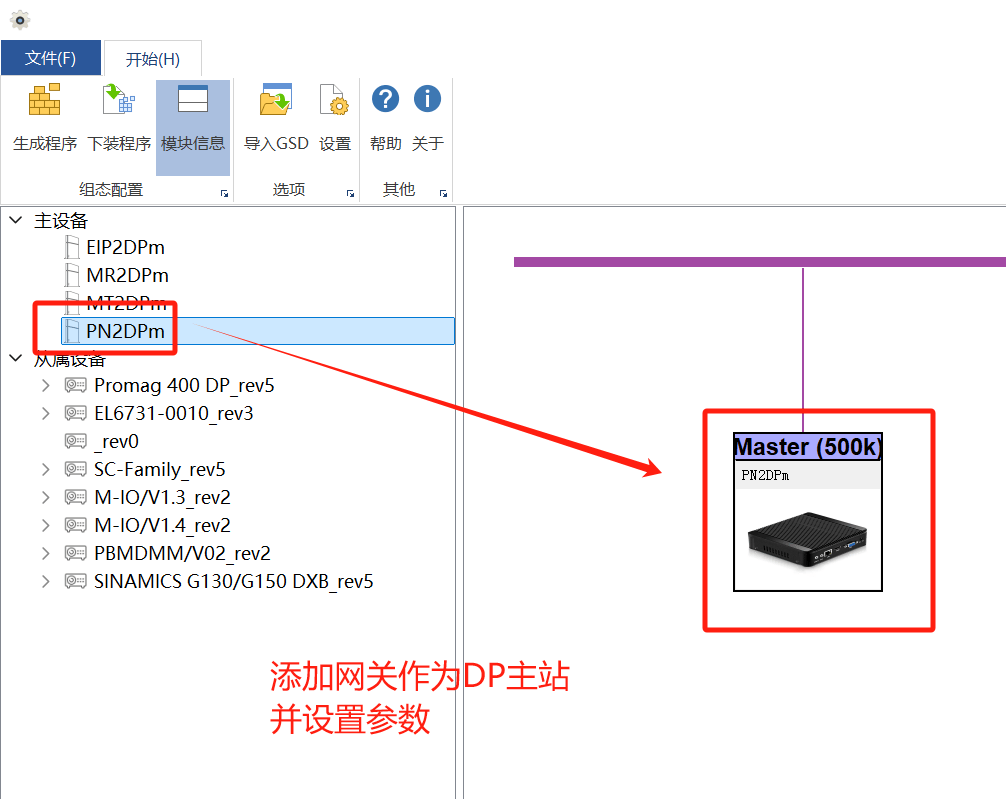

1. 打開網關配置軟件“”新建項目并添加模塊PN2DPM并設置參數

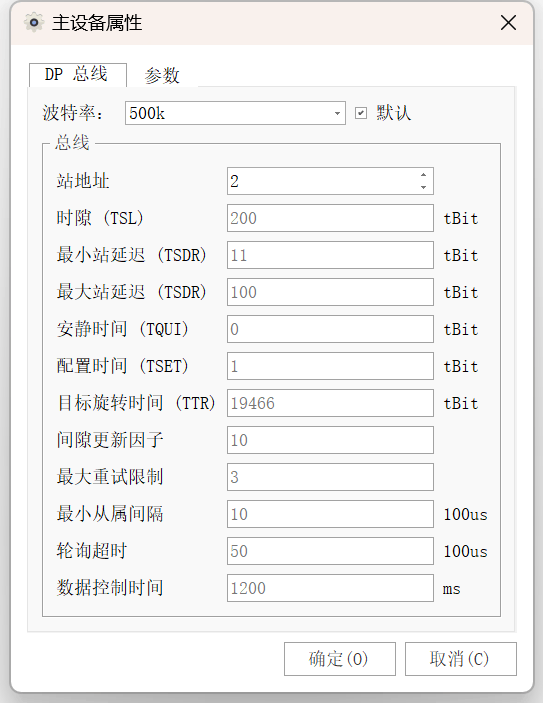

2. 設置網關的Profibus參數。如站地址，波特率等。（一般是1.5M）

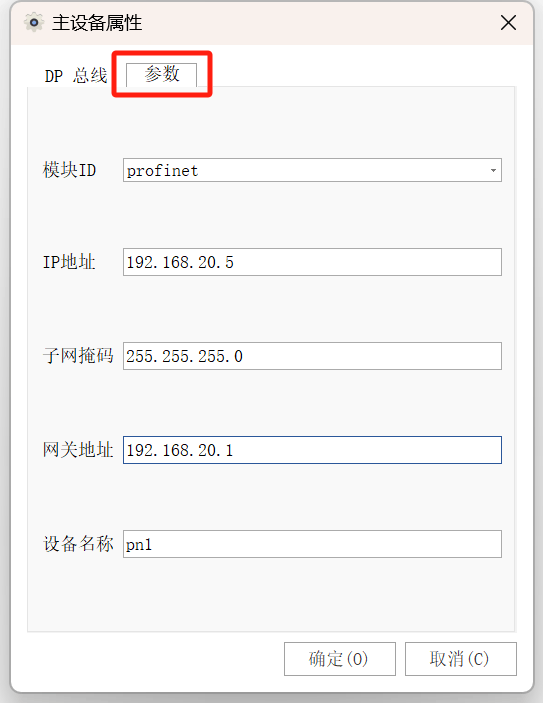

3. 設置Profient參數，與PLC組態保持一致，主要是設置網關的設備名稱及IP地址

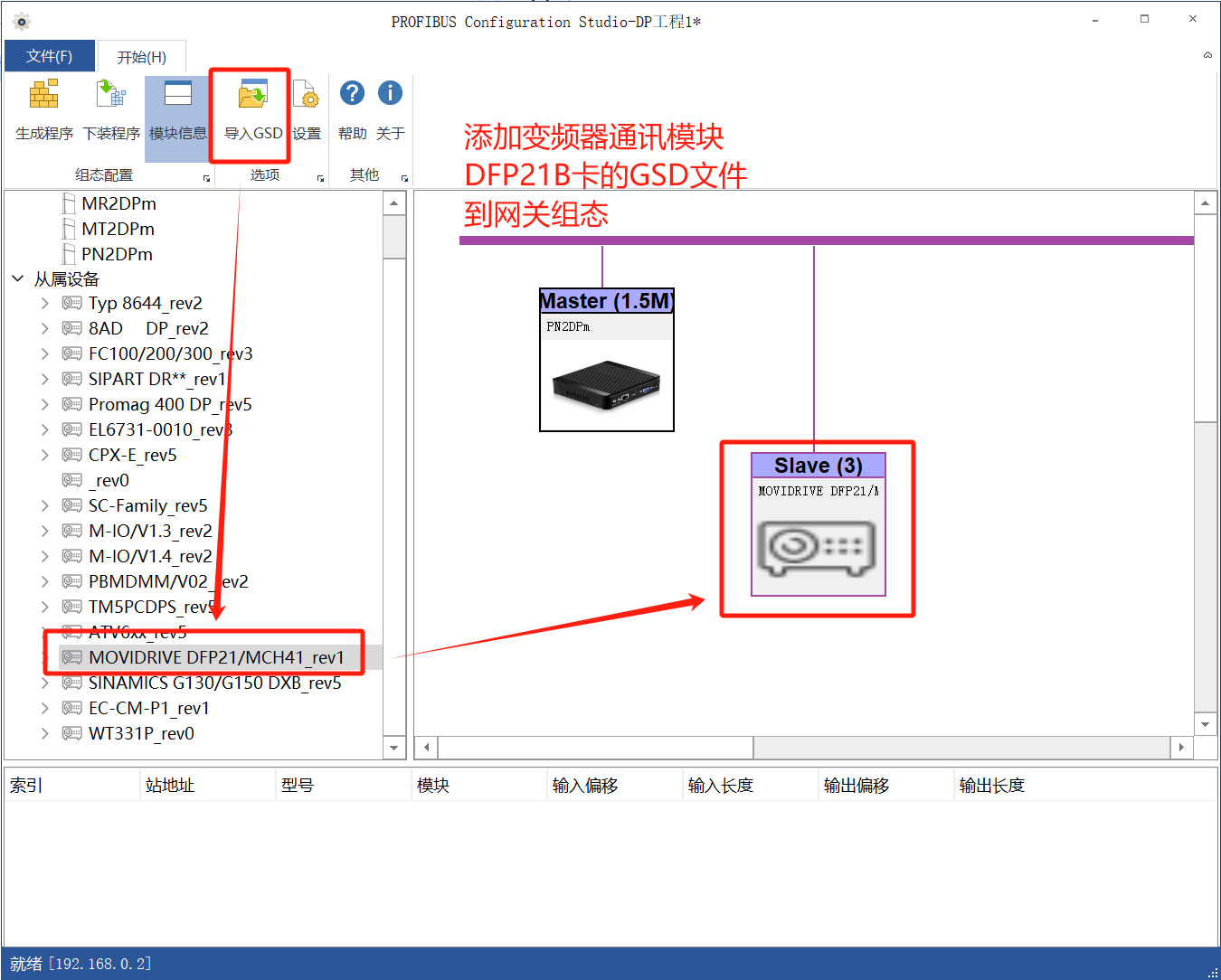

4. 將總線模塊的GSD文件導入網關配置軟件（注意，此處導入的是Profibus從站的GSD，并非Profinet所用的GSD）并添加從站設置好站地址。從官網找到對應型號的GSD文件。

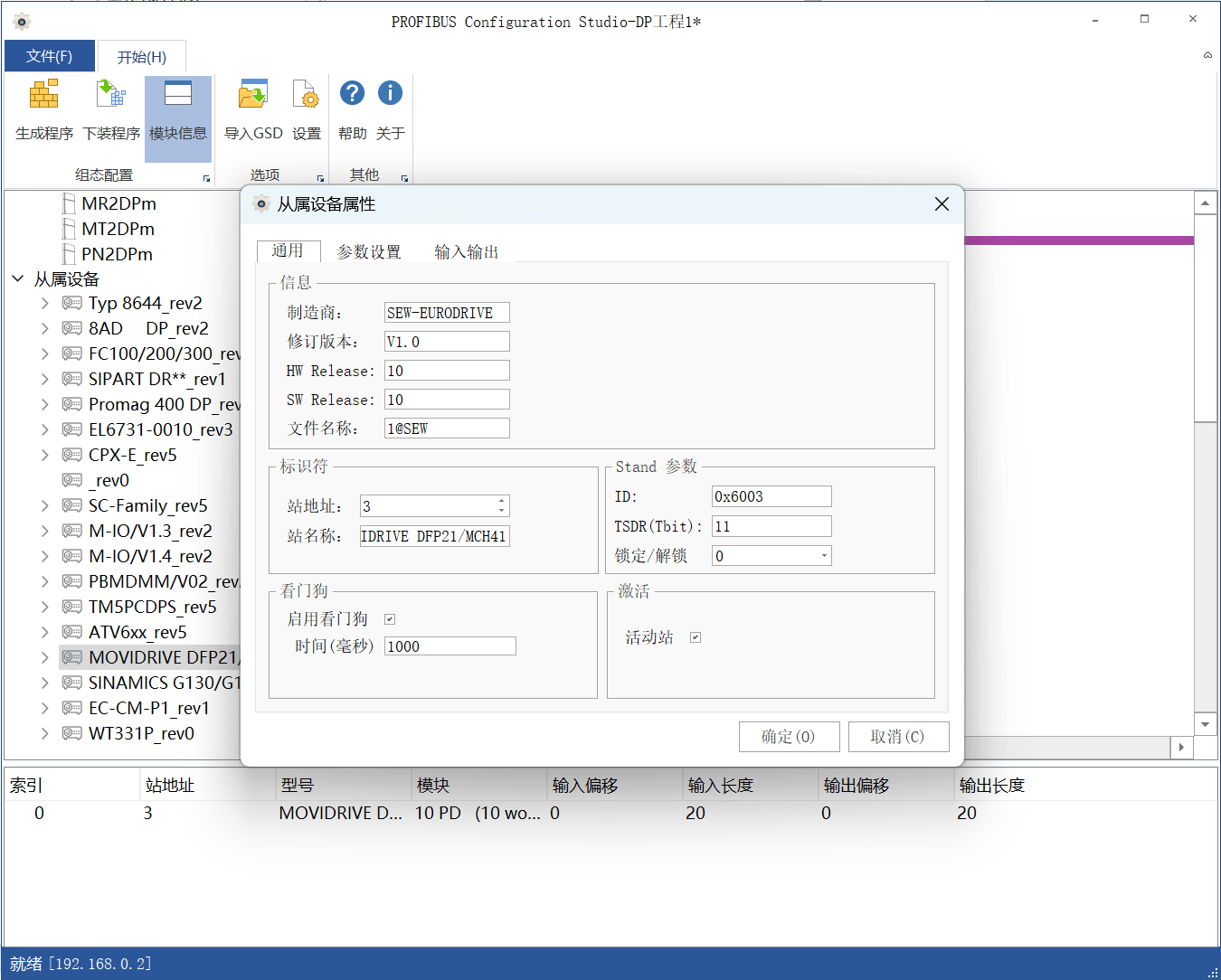

5. 雙擊從站通訊模塊，配置所需要的參數，其中通用參數除戰地址外保持默認即可。

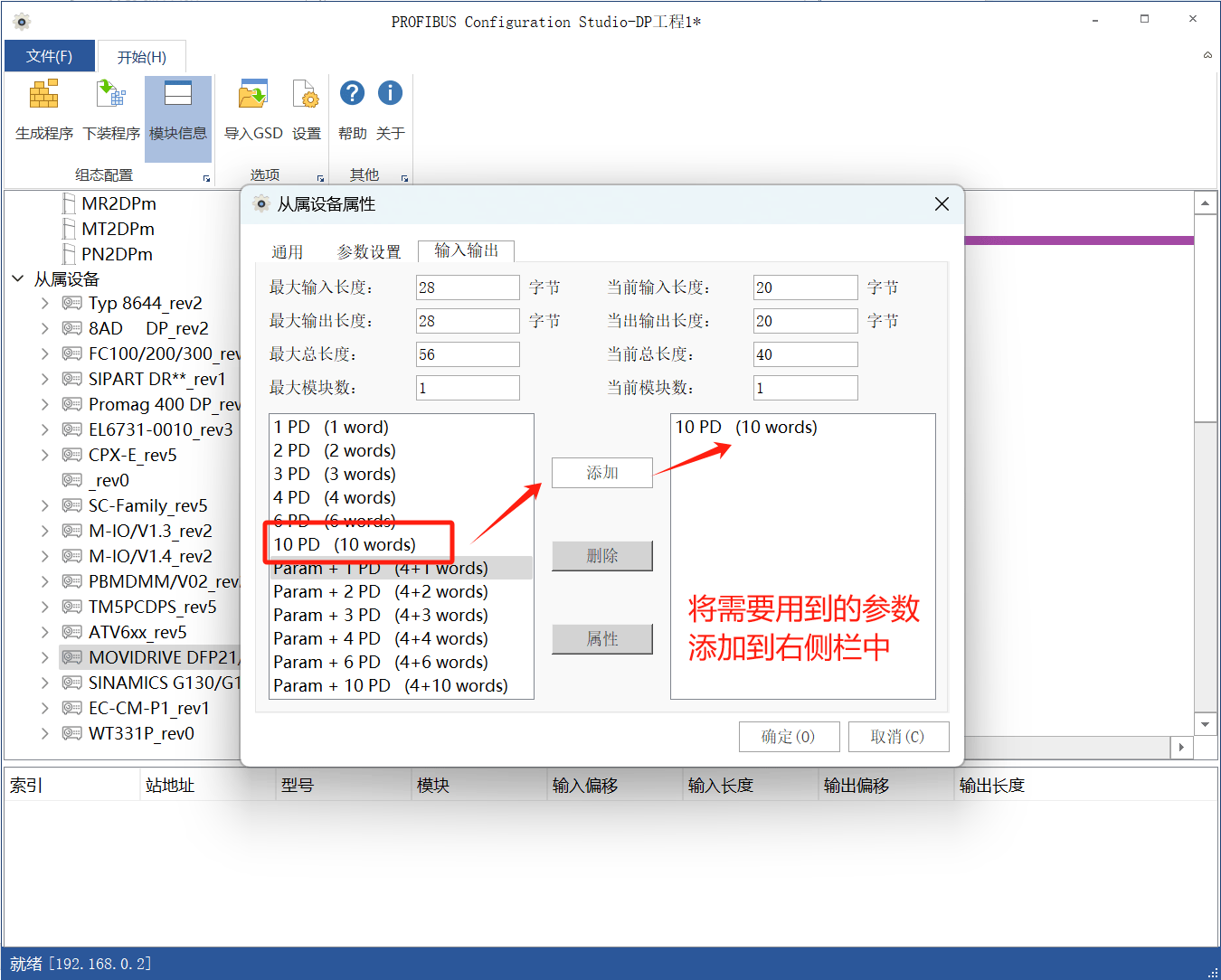

6. 添加對應模塊的參數，如本例中使用的模塊內部已經添加了10PD，來對應模塊本身硬件功能。

7. 到此網關配置結束，將配置下載進網關之后將全部設備上電。

網關在Profinet一側設置

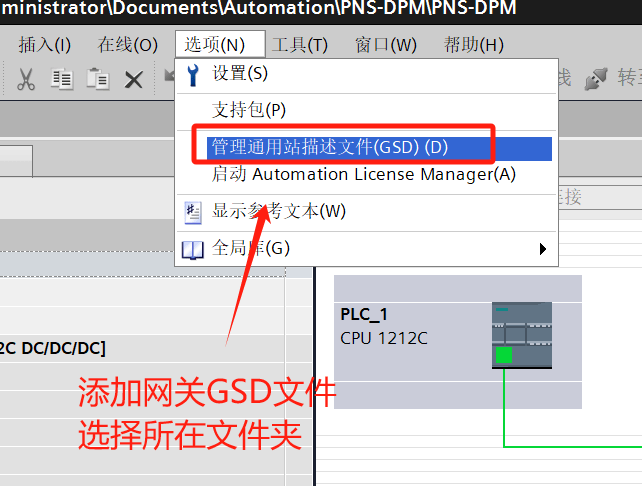

1. 打開西門子組態軟件進行組態，導入網關在Profinet一側的GSD文件。

2. 新建項目并添加PLC，導入GSD文件。

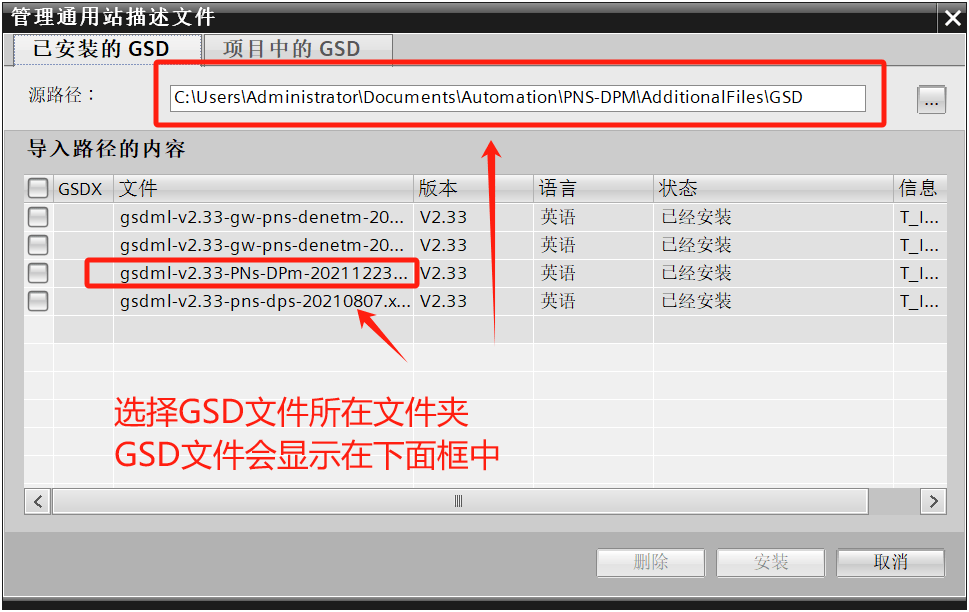

3. 找到GSD所在文件夾，當GSD顯示在下方框中。

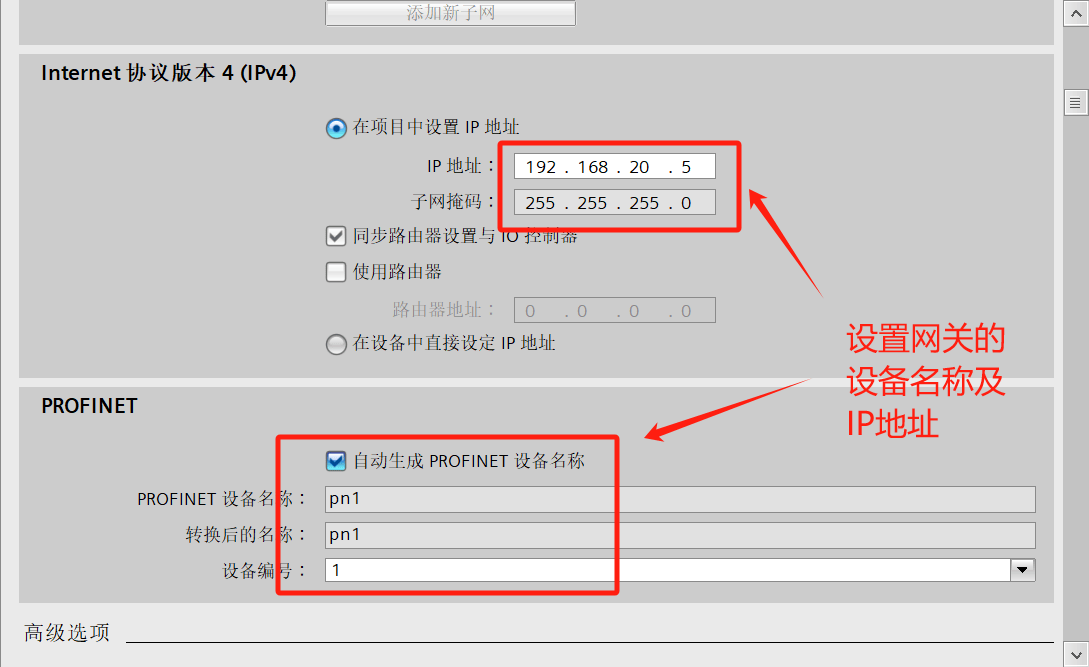

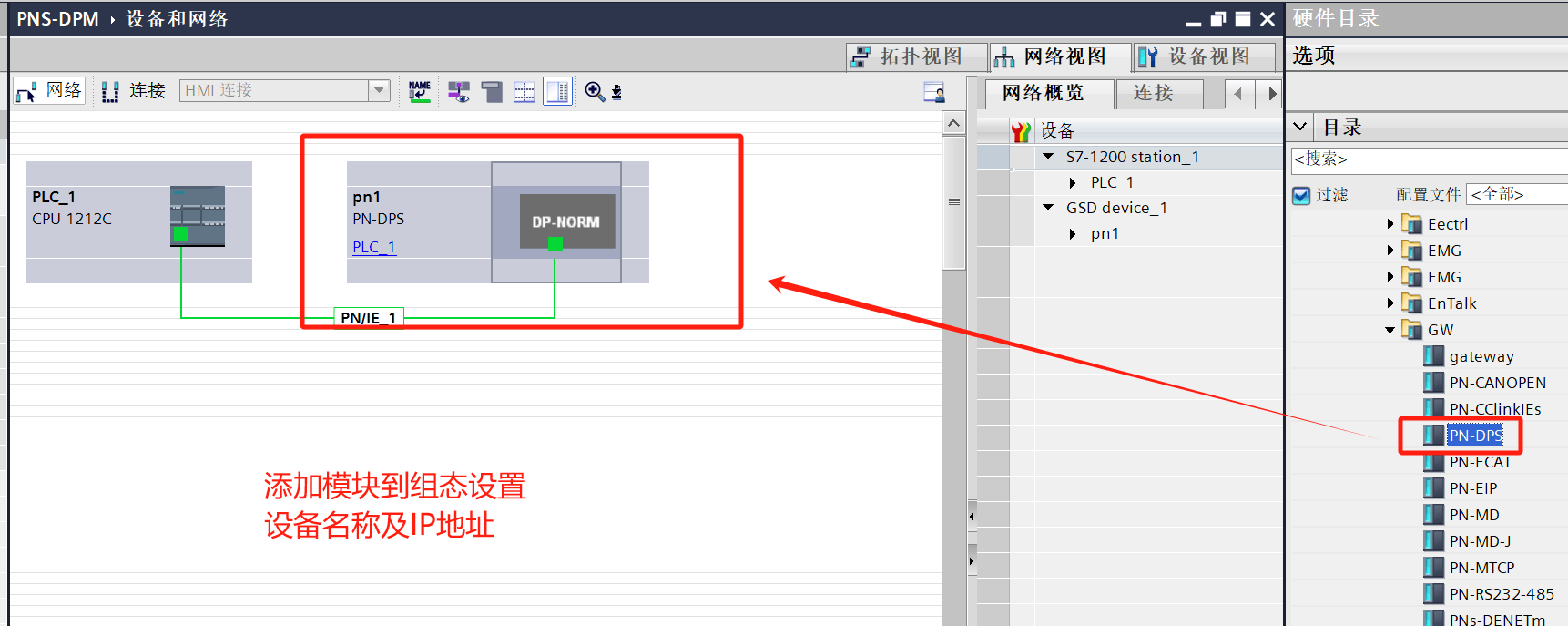

4. 添加網關模塊到組態，設置并分配網關的設備名稱及IP地址

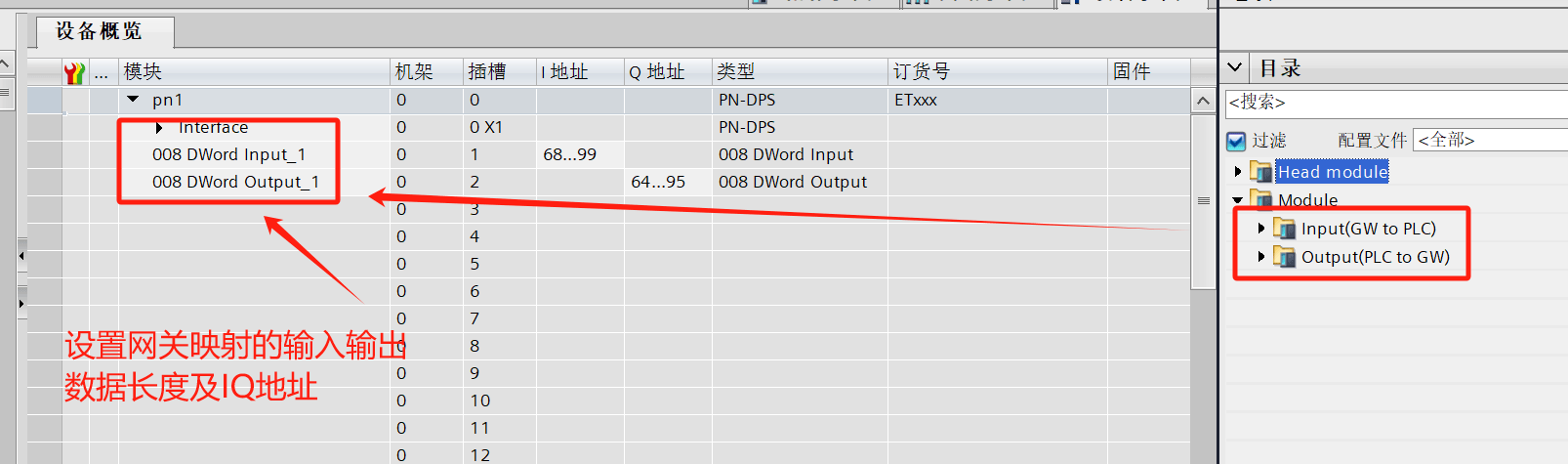

5. 分配網關映射的數據長度與地址。

8. 完成后下載組態到PLC。網關指示燈正常后即代表設備正常通訊
