本案例是通過開疆智能Profibus轉Profinet網關將正弦研發的Profibus從站模塊連接的EM600變頻器接入到西門子1200PLC的配置案例。

配置過程

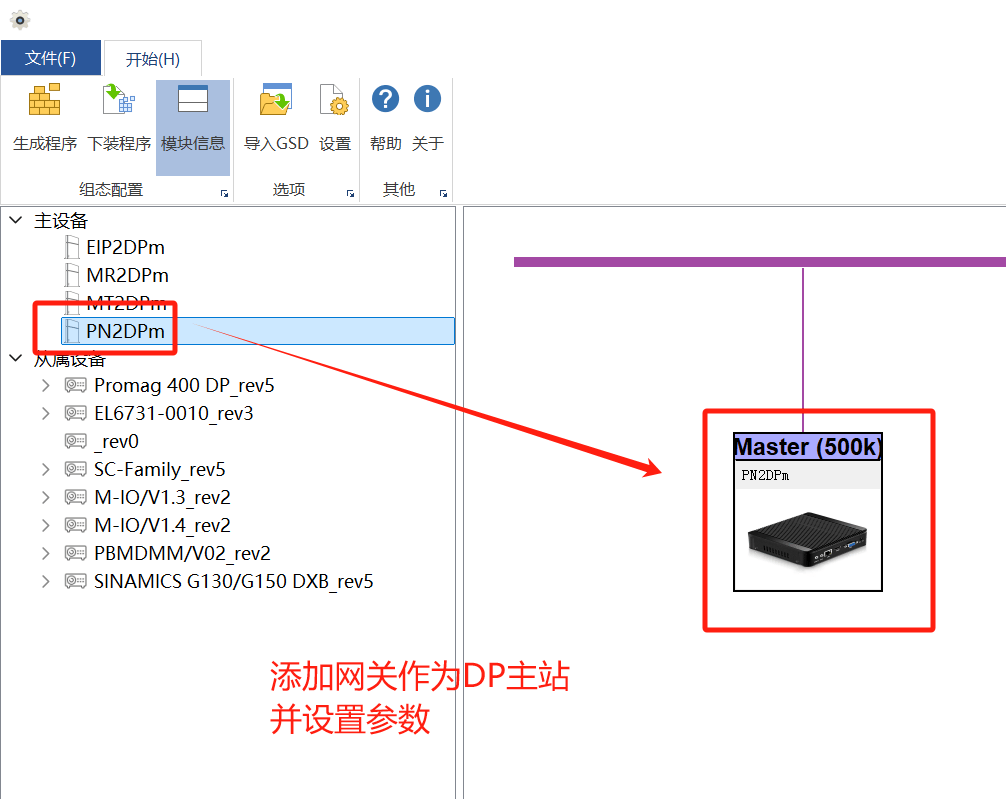

1. 打開網關配置軟件“”新建項目并添加模塊PN2DPM并設置參數

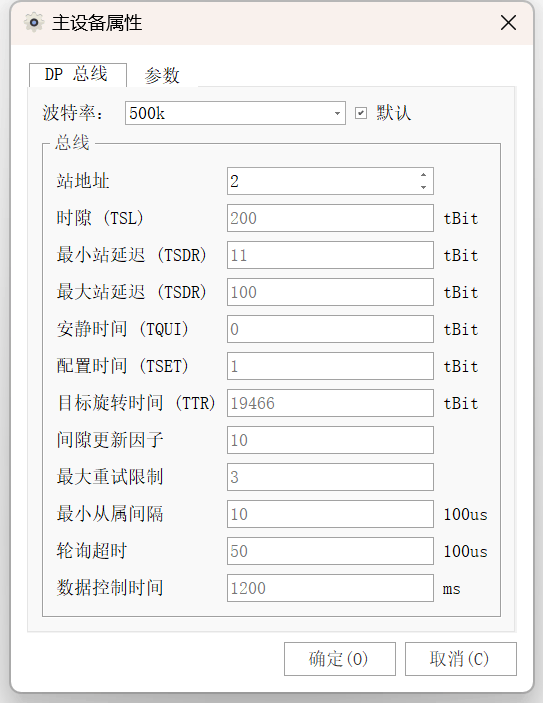

2. 設置網關的Profibus參數。如站地址，波特率等。（一般是1.5M）

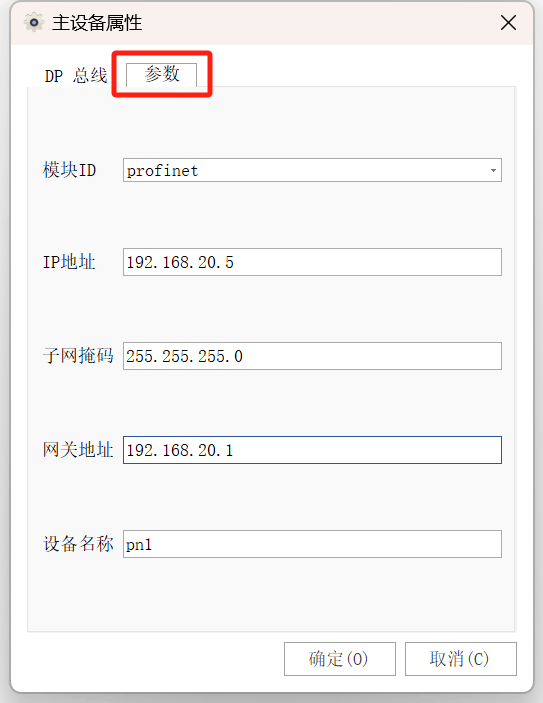

3. 設置Profient參數，與PLC組態保持一致，主要是設置網管的設備名稱及IP地址

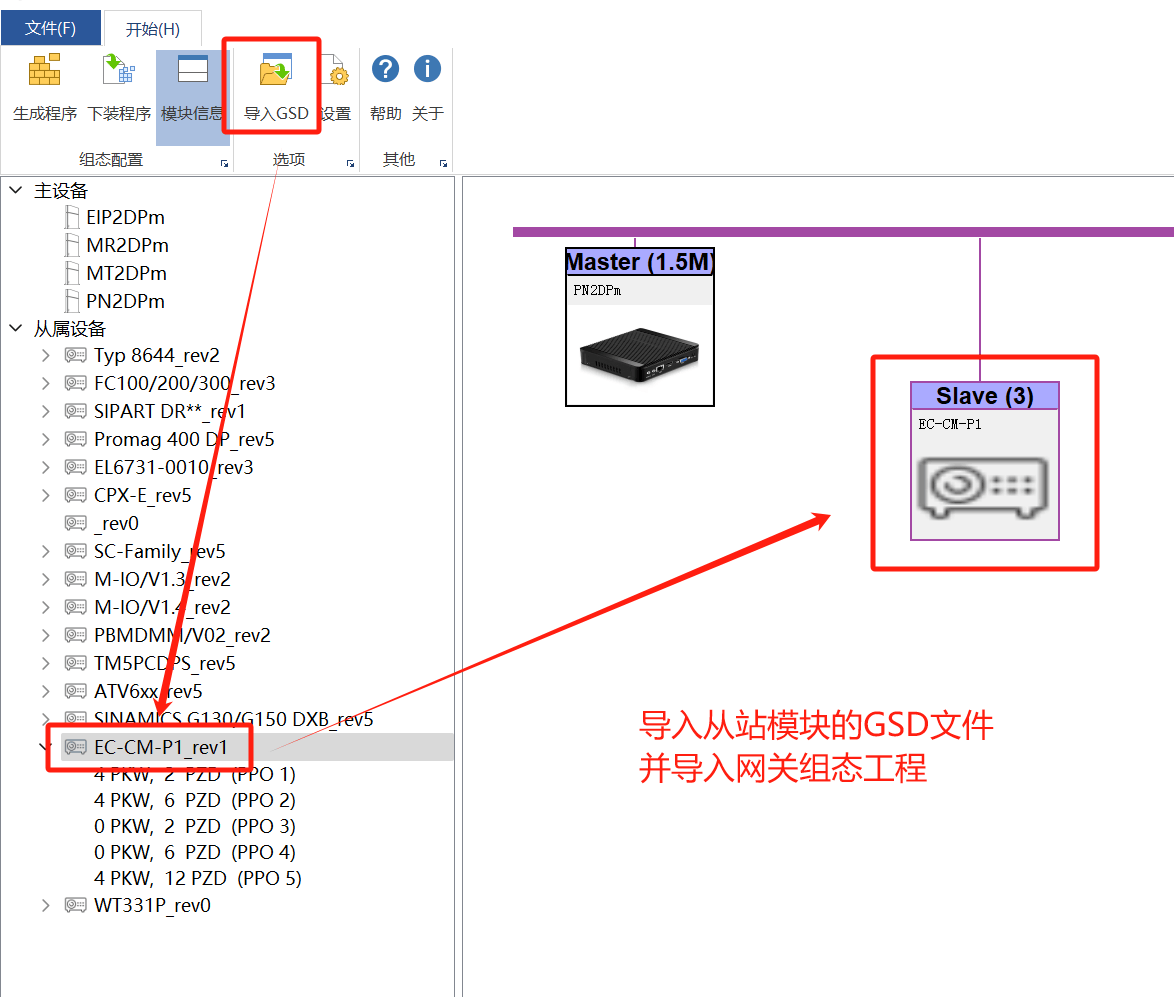

4. 將總線模塊的GSD文件導入網關配置軟件（注意，此處導入的是Profibus從站的GSD，并非Profinet所用的GSD）并添加從站設置好站地址。

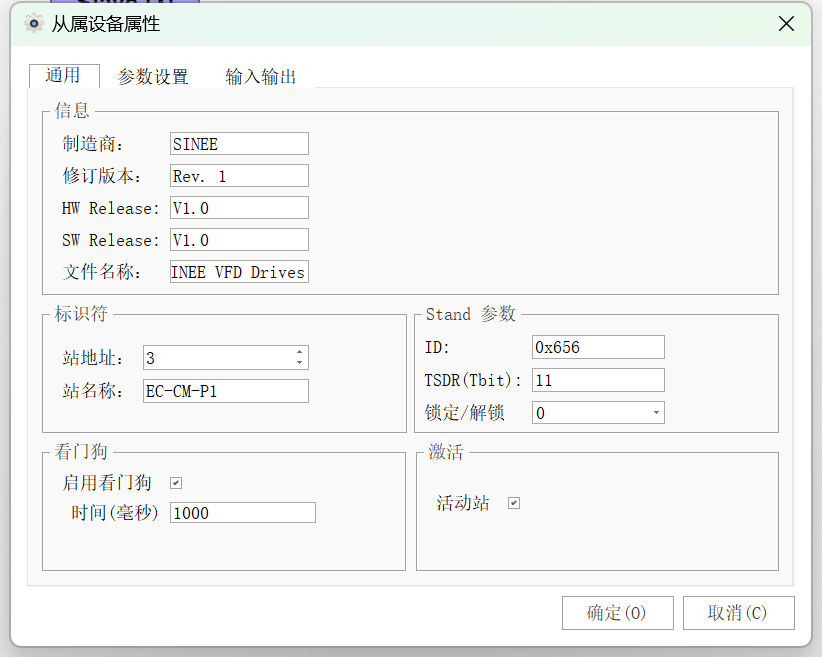

5. 雙擊從站模塊，配置所需要的參數，其中通用參數除戰地址外保持默認即可。

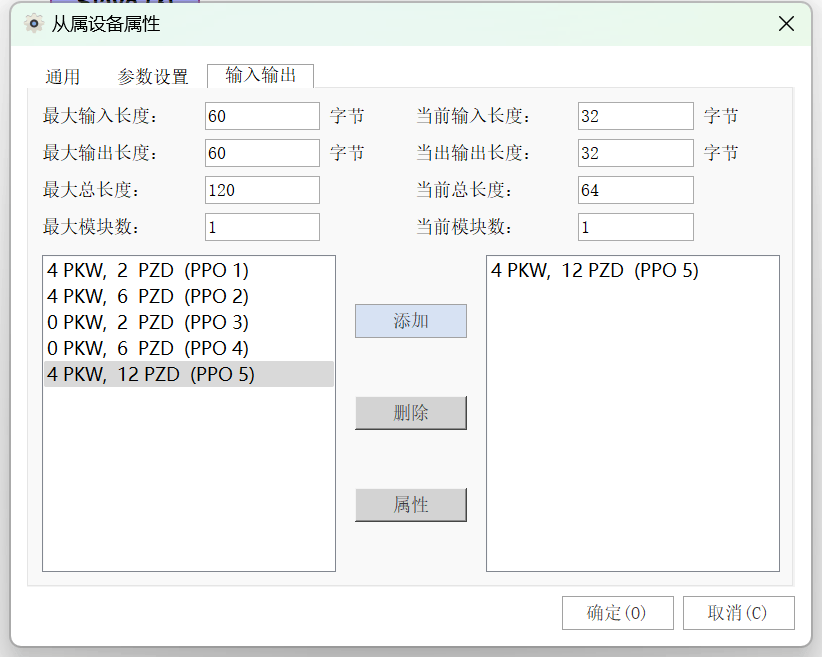

6. 添加對應模塊的參數，根據從站變頻器實際型號以及功率選擇。

7. 到此網關配置結束，開始配置PLC一側網關的Profinet參數。

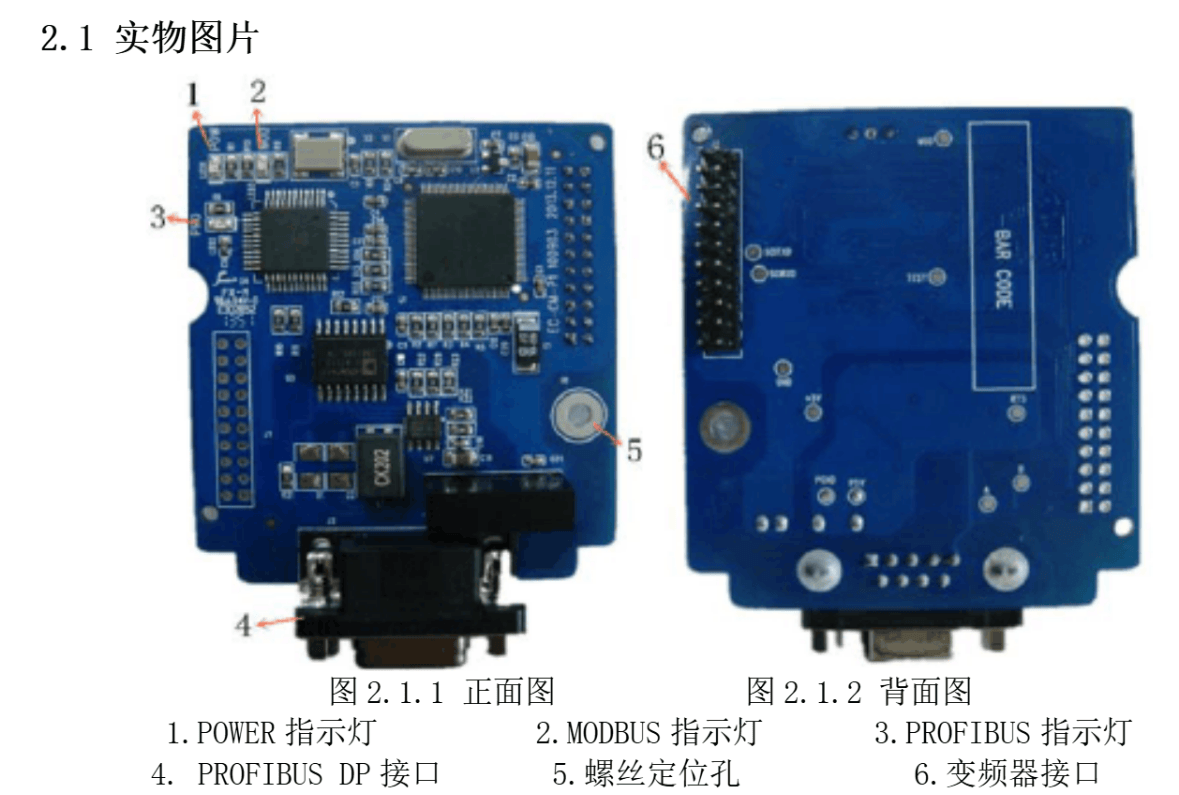

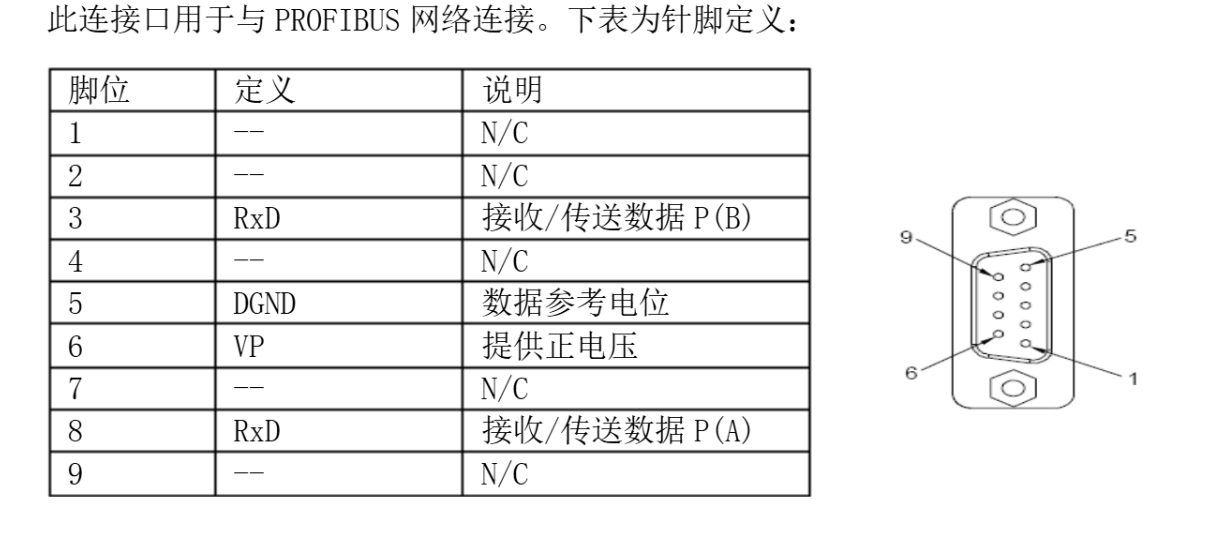

根據實物圖連接Profibus從站

Profinet一側設置

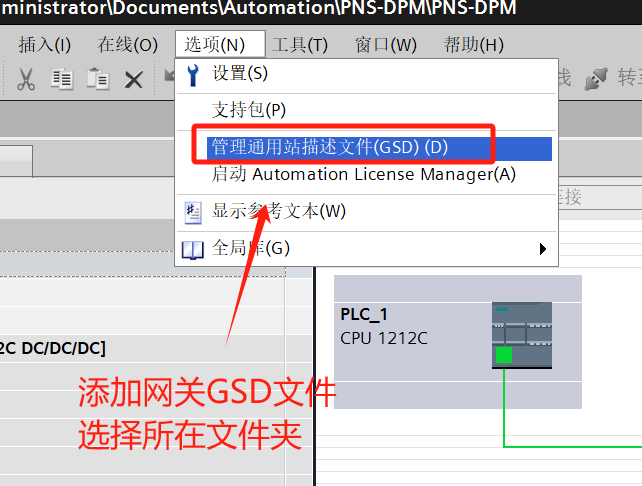

1. 打開西門子組態軟件進行組態，導入網關在Profinet一側的GSD文件。

2. 新建項目并添加PLC，導入GSD文件。

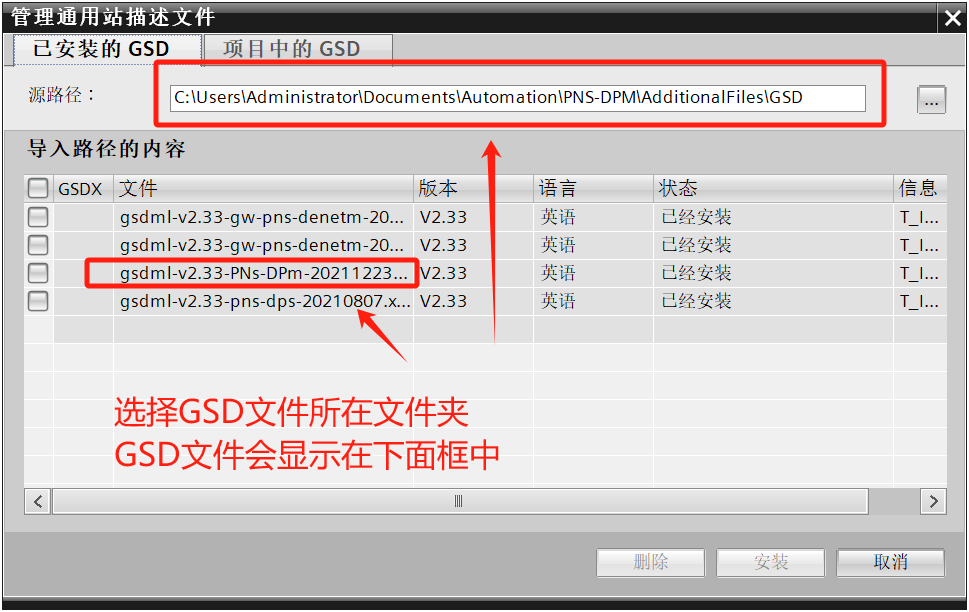

3. 找到GSD所在文件夾，當GSD顯示在下方框中。

4. 添加網關模塊到組態，設置并分配網關的設備名稱及IP地址

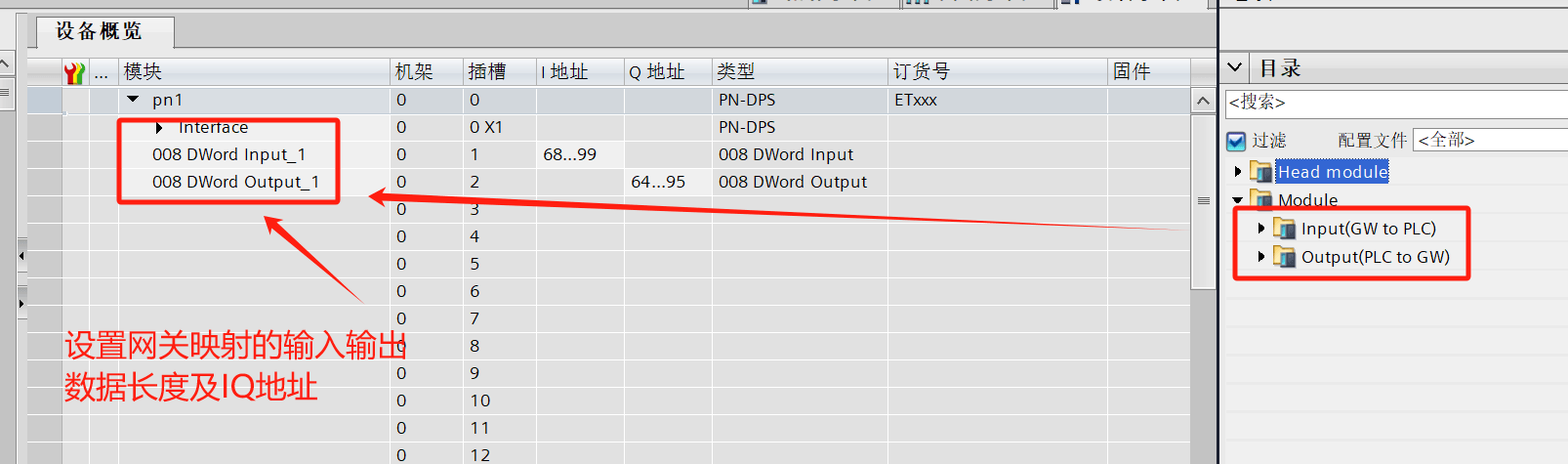

5. 分配網關映射的數據長度與地址。

6. 完成后下載組態到PLC。

到此，網關全部的配置完成，全部設備上電并連接后，網關PWR,SYS,OK及RUN燈常亮FAL與ERR燈滅即代表設備正常工作。
