Analog Devices Inc. MAX22194四路工業灌/拉數字輸入將四個工業24V或TTL電平輸入轉換為邏輯電平輸出。 該器件設有串行接口，可通過SPI進行配置和讀取串行數據。輸入通道可單獨配置為灌電流（P型）或拉電流(N型）輸入。每個數字輸入上的電流限制器均可最大限度地降低功耗，同時確保符合IEC 61131-2標準。通過單個電流設置電阻器，輸入可單獨配置為1/3型、2型、TTL或HTL（高阻抗24V電平）。可以單獨禁用電流阱或電流源。每個輸入通道均有一個可編程毛刺/去抖濾波器。Analog Devices MAX22194可由8V至36V現場電源供電，用于灌/拉操作，且集成有5V線性穩壓器，可提供高達20mA的負載電流。

數據手冊：*附件：Analog Devices Inc. MAX22194四路工業灌-拉數字輸入數據手冊.pdf

特性

• 軟件可配置
  • 4個輸入可單獨配置為灌電流或拉電流
  • 1/3型、2型、TTL和Hi-Z（HTL）模式
  • 通過電阻器，可在0.5mA至6.75mA的寬范圍內精確設置輸入電流
  • 可編程毛刺濾波器
  • 豐富的診斷功能（電源電壓監控、溫度警報、PCB故障警報、熱關斷）
  • 可尋址或菊花鏈SPI可減少隔離通道
• 低功耗
  • 由8V至36V現場電源供電
  • 低電源電流：2mA（最大值）
• 穩健的解決方案
  • 符合IEC 61000-4-2 ESD要求，氣隙放電±15kV，接觸放電±8kV，現場輸入具有最小680Ω脈沖電阻
  • 符合IEC 61000-4-5要求，浪涌±1.2kV/42Ω，現場輸入具有最小680Ω脈沖電阻
  • SPI上CRC錯誤檢測
  • 工作溫度范圍：-40 °C至+125 °C
• 緊湊型解決方案
  • 集成5V、20mA線性穩壓器
  • 2.5V至5.5V邏輯接口
  • LED驅動器矩陣或GPO輸出
  • 5mm x 5mm 32引腳TQFN封裝

應用

• 可編程邏輯控制器
• 工廠自動化
• 過程控制

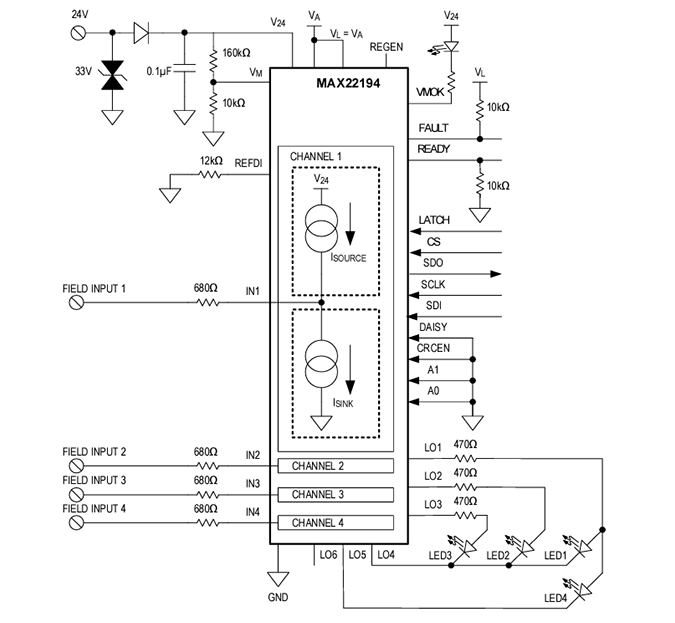

簡化應用方框圖

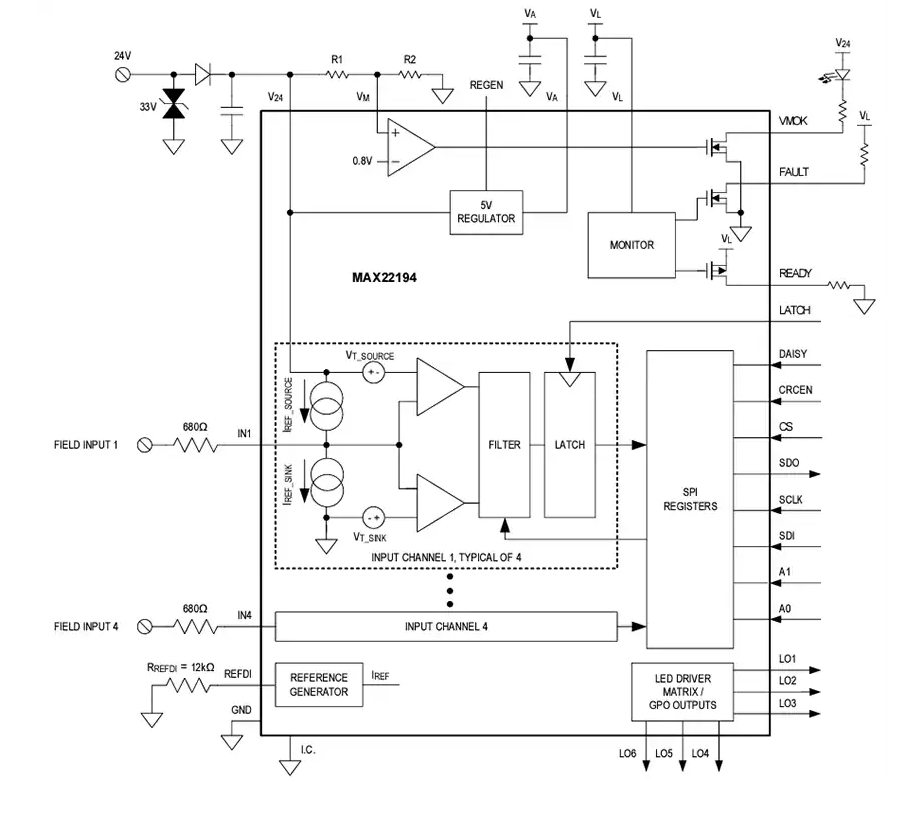

功能框圖
