      Analog Devices Inc. ADG2436雙路SPDT開關數據手冊

      科技觀察員 ? 2025-05-29 09:42 ? 次閱讀

      Analog Devices Inc. ADG2436雙路SPDT開關是一款帶有可獨立選擇開關的模擬多路復用器。Analog Devices Inc. ADG2436的EN輸入可禁用所有開關。它專為多路復用器應用而設計，具有先分后合開關功能，可防止信號重疊。每個通道都支持雙向信號傳導，工作輸入范圍為VSS 至VDD - 2V。禁用時，它將阻斷高達電源電壓的信號。該器件支持5V、3.3V和1.8V數字邏輯輸入，無需單獨的電源引腳。其平坦的導通電阻確保了低失真和高線性度，是切換音頻信號的理想之選。

      數據手冊：*附件：Analog Devices Inc. ADG2436雙路SPDT開關數據手冊.pdf

      特性

      • 0.5?低RON
      • 持續電流高達847mA
      • 0.003Ω平坦RON 跨信號范圍
      • 1kHz時的THD為-108dB
      • 改善導通電阻和導通電容之間的平衡
      • 低RON (0.5Ω) 和CON (100pF)
      • 1.8V、3.3V、和5V邏輯兼容性
      • 16引線、4mm × 4mm LFCSP封裝
      • 與 **[ADG1436]引腳對引腳兼容
      • 額定電壓：±15V、+12V、±5V和+5V/-12V
      • 使用非對稱電源運行
      • VSS 至VDD - 2V模擬信號范圍

      應用

      • 自動測試設備
      • 數據采集
      • 儀器
      • 航空電子
      • 音視和視頻開關
      • 通信系統
      • 繼電器替代品

      框圖


      相關文章

      Analog Devices Inc. EVAL-ADG2436評估板特性/應用

      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • 多路復用器
        +關注

        關注

        9

        文章

        909

        瀏覽量

        65863
      • Analog
        +關注

        關注

        12

        文章

        9465

        瀏覽量

        58833
      • SPDT開關
        +關注

        關注

        0

        文章

        30

        瀏覽量

        9775
      • 雙路
        +關注

        關注

        0

        文章

        106

        瀏覽量

        6682
      收藏 人收藏

        評論

        相關推薦
        熱點推薦

        Analog Devices,Inc亞德諾半導體ADV3205JSTZ

        亞德諾半導體技術公司（Analog Devices, Inc. 紐約證券交易所代碼：ADI）自從1965年創建以來到2005年經歷了悠久歷史變遷，取得了輝煌業績，樹立起成立40周年的里程碑。回顧
        發表于 10-28 14:14

        ADG884雙路2：1 Mux/SPDT音頻開關評估板EVAL-ADG884EBZ

        EVAL-ADG884EBZ，評估板設計用于測試WLCSP封裝中的ADG884雙單刀雙擲（SPDT）開關
        發表于 02-12 09:34

        EVAL-ADG788EBZ：ADG788芯片級三路SPDT開關評價板數據手冊

        EVAL-ADG788EBZ：ADG788芯片級三路SPDT開關評價板數據
        發表于 05-17 08:20 ?8次下載
        EVAL-<b class='flag-5'>ADG</b>788EBZ：<b class='flag-5'>ADG</b>788芯片級三<b class='flag-5'>路</b><b class='flag-5'>SPDT</b><b class='flag-5'>開關</b>評價板<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. ADPL42005 RedyKits?技術手冊

        Analog Devices Inc. ADPL42005 RedyKits ? 旨在簡化原型設計/評估，可用于多種固定輸出電壓選項。 此系列板提供多種電壓選項用于評估，但如果需要評估其他電壓選項
        的頭像 發表于 05-23 09:47 ?219次閱讀

        Analog Devices Inc. EVAL-ADG2436評估板特性/應用

        Analog Devices Inc. EVAL-ADG2436評估板設計用于ADG2436，其設有兩個獨立的單刀
        的頭像 發表于 05-29 09:52 ?89次閱讀

        Analog Devices Inc. EVAL-AD5766ARDZ評估板數據手冊

        Devices Inc. EVAL-AD5766ARDZ采用ADP5071開關穩壓器的集成電源解決方案，可從+3.3V輸入生成+8V和-22V的雙極性電源，支持-20V至+6V的D
        的頭像 發表于 05-29 10:03 ?128次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> EVAL-AD5766ARDZ評估板<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-ADG6436評估板數據手冊

        Analog Devices Inc. EVAL-ADG6436評估板對ADG6436進行了評估，這是一款模擬多路復用器，帶有兩個可獨立選擇
        的頭像 發表于 05-29 10:48 ?137次閱讀

        Analog Devices Inc. ADG6436雙路SPDT開關數據手冊

        Analog Devices Inc. ADG6436雙路S
        的頭像 發表于 05-29 10:58 ?123次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>ADG</b>6436<b class='flag-5'>雙</b><b class='flag-5'>路</b><b class='flag-5'>SPDT</b><b class='flag-5'>開關</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. PMD-ARD-INT-LCZ評估板數據手冊

        Analog Devices Inc. PMD-ARD-INT-LCZ評估板是一款低成本內插器，可將多達四個Pmod模塊連接到EVAL-AD5592RPMDZ、EVAL-AD5593R-PMDZ
        的頭像 發表于 05-29 11:23 ?137次閱讀

        Analog Devices Inc. AD4170低噪聲精密SigmaDelta模數轉換器數據手冊

        Analog Devices Inc. AD4170低噪聲精密SigmaDelta ADC設計用于精密測量應用，輸入帶寬為直流至50kHz。Analog
        的頭像 發表于 05-29 11:28 ?135次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> AD4170低噪聲精密SigmaDelta模數轉換器<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. ADRF5162大功率硅SPDT反射開關數據手冊

        Analog Devices Inc. ADRF5162大功率單刀雙擲 (SPDT) 反射式硅開關
        的頭像 發表于 06-03 10:18 ?82次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> ADRF5162大功率硅<b class='flag-5'>SPDT</b>反射<b class='flag-5'>開關</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. ADRF5030-EVALZ 評估板數據手冊

        Analog Devices Inc. ADRF5030-EVALZ評估板設計用于評估ADRF5030單刀雙擲 (SPDT)
        的頭像 發表于 06-03 10:33 ?82次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> ADRF5030-EVALZ 評估板<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

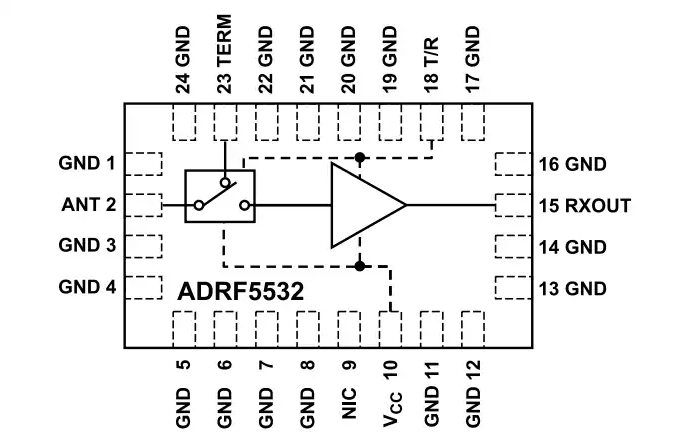

        Analog Devices Inc. ADRF5532接收器前端數據手冊
