      Analog Devices Inc. MAX17616/A 評估套件數據手冊

      科技觀察員 ? 2025-05-28 11:51 ? 次閱讀

      Analog Devices Inc. MAX17616/A評估套件采用MAX17616或MAX17616A電子保險絲設置，工作電壓范圍為5V至28V。MAX17616AEVKIT#具有2A自動重試電流限制，而MAX17616EVKIT#具有7A自動重試電流限制。3.3V降壓穩壓器為上拉和邏輯提供電壓，以便在電路板上運行LED指示燈。該板設有一個接頭，可通過USB將DC1613A USB連接到I ^2C^ /SMBus/PMBus控制器（便于對PMBus進行評估）并訪問LTPowerPlay。LTPowerPlay設有方便的GUI，用于評估PMBus功能。該板還包括一個額外的外部N溝道FET，用于反向導通保護。

      數據手冊：
      *附件：MAX17616AEVKIT # 3V至80V、7A、帶浪涌的限流器、UV、反極性、接地失效保護和PMBus接口.pdf

      *附件：MAX17616EVKIT # 3V至80V、7A、具有過壓 (OV)、欠壓 (UV)、反極性、接地失效保護和PMBus接口的限流器.pdf

      特性

      • 輸入電壓范圍：3V至80V；如果使用反向保護FET，則為3V至75V

      • 3%精確電流監控

      • 可編程限流響應

      • 反向電壓/電流保護

      • GND失效保護

      • PMBus特性配置

      • 工作溫度范圍：-40°C至+125°C

      • PMBus遙測報告

        • 輸入電壓
        • 輸出電壓
        • 電流
        • 溫度

      • 23引腳、4.5mm x 5.75mm FC2QFN封裝MAX17616或MAX17616A電子保險絲

      應用

      • 輸入電壓和輸出過流保護
      • 接地失效保護
      • 浪涌保護

      必要設備

      • 30V直流電源，最小載流能力為2A (MAX17616AEVKIT #)或7A (MAX17616EVKIT #)
      • 數字萬用表 (DMM)

      MAX17616AEVKIT#配置圖

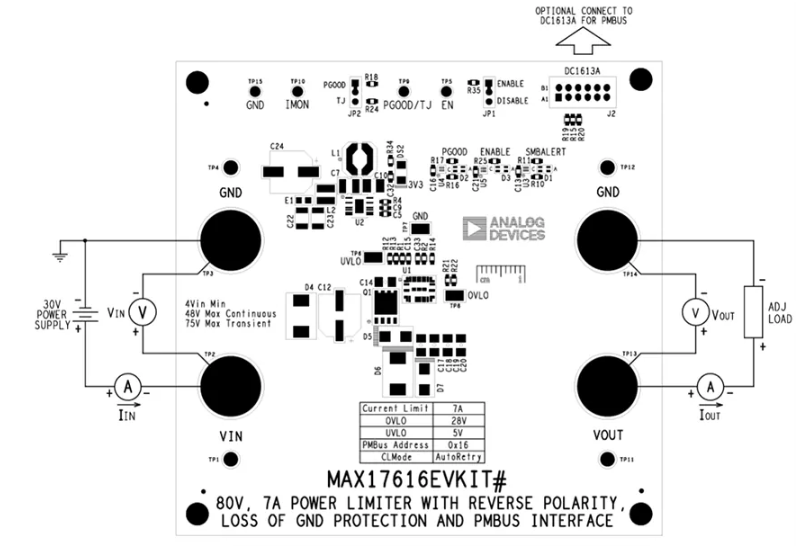

      MAX17616EVKIT#配置圖
