概述
MAX14483為6通道、3.75kVRMS數字電隔離器，采用Maxim專利技術。6路信號針對SPI接口優化，為SDI、SDO和SCLK通道提供超低傳輸延遲。SDO通道的三態控制由CS輸入及第二個使能控制輸入引腳(SDOEN)支持，允許單芯片MAX14483隔離多個SPI器件。為簡化系統設計，漏極開路FAULT輸出可與其他器件的故障指示信號進行“線或”。此外，提供輔助通道(AUX)，將主機側的定時或控制信號傳輸?shù)綇臋C(jī)側；提供電源監測(SAA、SBA)，指示隔離器對端是否做好操作準備。隔離器每側可接受1.71V至5.5V獨立供電，提供附加的電平轉換功能。

MAX14483隔離等級為3.75kVRMS，持續時間60s，采用20引腳SSOP封裝，爬電距離和間隙為5.5mm。封裝材料CTI值為400V，具有2級爬電距離指標。

MAX14483的額定工作溫度為-40°C至+125°C。
數據表：*附件：MAX14483 6通道、低功耗、SPI數字隔離器技術手冊.pdf

應用

• 樓宇自動化
• 通用SPI總線隔離
• 工業自動化
• 過程自動化
• 可編程邏輯控制器
• 機器人技術

特性

• 節省空間、減少外部元件
  • 6路隔離通道，采用20-SSOP封裝
• 為SCLK、SDI和SDO信號提供超低傳輸延遲
  • 支持100MHz時鐘，200Mbps數據率
  • 10ns典型傳輸延遲
  • 2ns最大脈寬失真
  • 250ps典型峰值抖動
• 可靠的數字信號電隔離
  • 可承受3.75kVRMS達60s (V ISO )
  • 連續承受450VRMS (V IOWM )
  • GNDA和GNDB之間可承受±10kV浪涌，1.2/50μs波形
  • 高CMTI (50kV/μs，典型值)
• 靈活的系統設計
  • 每側可接受1.71V至5.5V寬壓范圍
  • SDOEN控制引腳用于支持隔離器共用
  • 漏極開路FAULT通道，用于共用主機側中斷
  • 輔助通道，用于定時或控制
• 低功耗
  • 1.53mW每通道 @ SCLK = 10MHz、 VDD = 3.3V
  • 0.77mW每通道 @ SCLK = 10MHz、 VDD = 1.8V

DC電氣特性

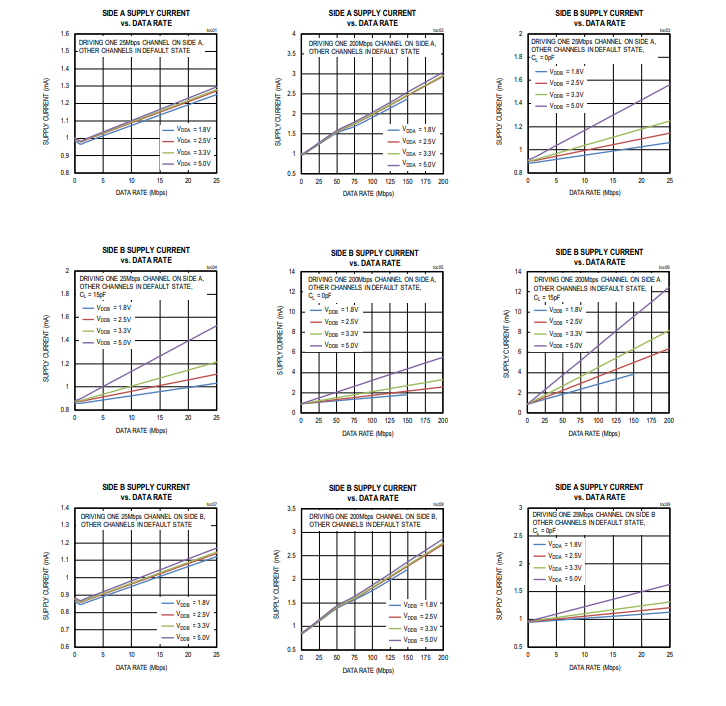

典型操作特性

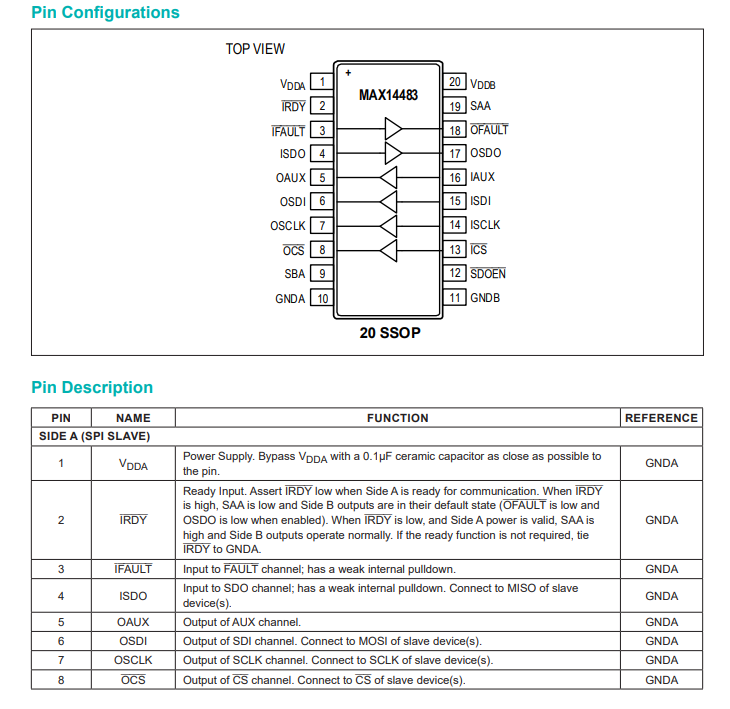

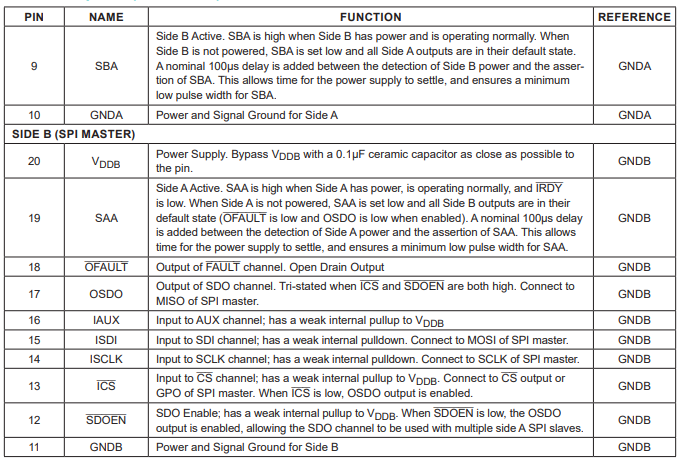

引腳配置描述

詳細說明

MAX14483 是一款 6 通道、3.75kVrms 數字隔離器，采用美信（Maxim）廣受歡迎的技術。

這六個信號通道分別針對 SPI 應用進行了單獨優化，在 SDI、SDO 和 SCLK 通道上具有非常短的傳播延遲。SDO 通道上的有源低電平輸出可驅動多個負載，而第二個使能控制輸入引腳（SDOEN），允許單個 MAX14483 控制多個從設備，從而簡化系統設計。開路漏極FAULT 輸出可以線或連接，并且在發生過流、過溫、欠壓鎖定或總線錯誤等故障時，向主機提供來自其他設備的控制信號。從機側的電源信號（SAA、SBA）為兩個電源域供電，另一側的信號為隔離做好準備。每個通道的獨立 1.7V 至 5.7V 電源還可實現低功耗運行。

MAX14483 具有抗電磁干擾（EMI）能力強、溫度性能穩定的特點，采用美信專有的工藝技術。該器件將不同的接地域和高電壓隔離電流路徑與敏感或人機接口電路隔離開來。

MAX14483 的最大數據速率為 150Mbps，采用 20 引腳窄體 SO 封裝。它具有獨立的電源輸入（VODA、VODB），將邏輯電平與器件另一側的邏輯電平相關聯，分別對應 GNDA 和 GNDB。

MAX14483 還集成了一個自動刷新電路，當輸入保持在同一狀態不變時，確保輸出精度。

數字隔離

MAX14483 為數字信號提供電流隔離，這些信號在兩個接地域之間傳輸。該器件提供 3.75kVrms 的連續隔離，采用 5.5mm 爬電距離和電氣間隙的 20 引腳 SSOP 封裝，其材料組別為 I，比較跟蹤指數（CTI）為 400V，使其具有 2 級爬電距離。

電平轉換

VODA 和 VODB 較寬的電源電壓范圍，使 MAX14483 除了實現隔離之外，還可用于電平轉換，VODA 和 VODB 可獨立設置，從而使器件相應側的邏輯電平實現隔離。
