TPS2554/55 配電開關適用于需要精確電流限制或遇到重電容負載和短路的應用。這些器件通過外部電阻器提供 500 mA 至 2.5 A（典型值）之間的可編程限流閾值。

當輸出負載超過限流閾值時，TPS2554/55 器件通過切換到恒流模式，將輸出電流限制在安全水平。FAULT 邏輯輸出在過流和過熱情況下置為低電平。
*附件：tps2554.pdf

特性

• 滿足 USB 限流要求
• 可調電流限制，500 mA 至 2.5 A（典型值）
• 兩個可獨立設置的限流門限
• 快速過流響應 - 1.5 μs（典型值）
• 73mΩ 高側 MOSFET
• 3.8μA 最大待機電源電流
• PowerPAD? 熱管理
• 禁用時自動輸出放電

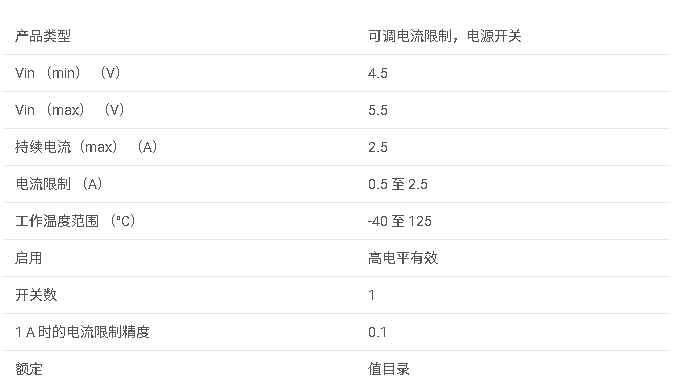

參數

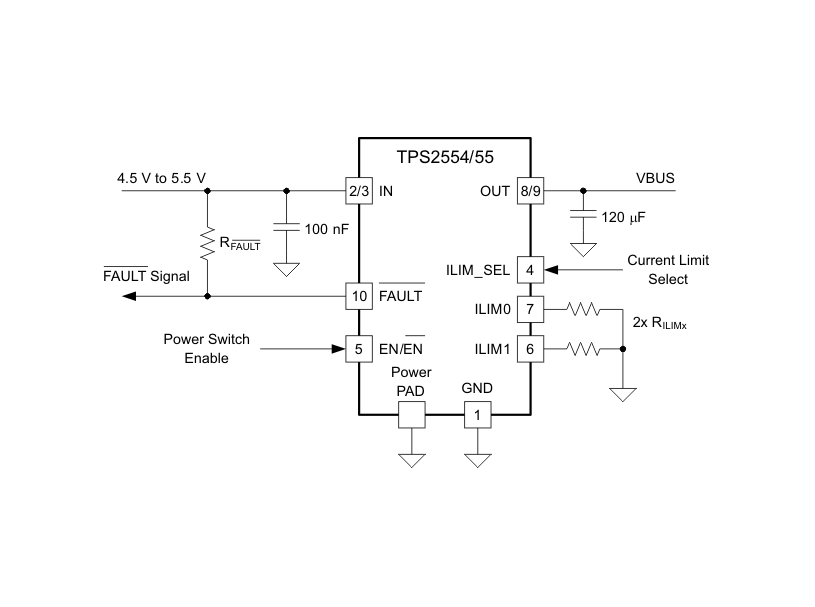

方框圖

1. 產品概述

TPS2554 是一款由 Texas Instruments 生產的精密可調電流限制電源分配開關，適用于需要精密電流限制或可能遇到重電容負載和短路的應用場景。該設備提供兩個可獨立設置的電流限制閾值，并支持高側 MOSFET 用于開關操作。

2. 主要特性

• ?可調電流限制?：電流限制范圍在 500mA 至 2.5A 之間（典型值）。
• ?快速過流響應?：過流響應時間典型值為 1.5μs。
• ?低待機供電電流?：最大待機供電電流為 3.8μA。
• ?自動輸出放電?：當設備禁用時，輸出自動放電。
• ?熱管理?：采用 PowerPAD? 進行熱管理。

3. 應用領域

• ?USB 端口和集線器?
• ?數字電視?
• ?機頂盒?
• ?VoIP 電話?

4. 功能描述

• ?電流限制?：設備在輸出負載超過電流限制閾值時，通過切換到恒流模式來限制輸出電流。
• ?FAULT 輸出?：在過流或過熱條件下，FAULT 邏輯輸出變低。
• ? UVLO（欠壓鎖定） ?：輸入電壓未達到 UVLO 開啟閾值前，電源開關被禁用。
• ?啟用輸入?：TPS2554 具有高電平啟用輸入（EN），而 TPS2555 具有低電平啟用輸入（EN）。

5. 電氣特性

• ?靜態漏源導通電阻?：典型值為 73mΩ。
• ?啟用閾值?：EN 或 EN 引腳的下降閾值電壓為 0.9V 至 1.65V。
• ?供電電流?：禁用時供電電流為 0.1μA 至 3.8μA，啟用時供電電流為 110μA 至 135μA。
• ?過流響應時間?：對短路的響應時間為 1.5μs。

6. 封裝與尺寸

• ?封裝類型?：DRC 封裝（VSON-10 封裝）。
• ?尺寸?：具體尺寸信息請參考數據手冊中的封裝信息部分。

7. 設計指南

• ?輸入和輸出電容?：推薦在 IN 和 GND 之間放置 100nF 或更大的陶瓷旁路電容，以減小輸入噪聲。輸出端可根據需要放置高值電解電容。
• ?電流限制閾值設置?：通過兩個外部電阻器（ILIM0 和 ILIM1）設置兩個獨立的電流限制閾值。
• ?布局建議?：將 TPS2554 放置在靠近 USB 輸出連接器和 150μF 輸出濾波電容的位置，并將 PowerPAD 連接到 GND 引腳和系統地平面。

8. 熱設計考慮

• ?功率耗散和結溫?：設計時需考慮功率耗散和結溫，以確保設備在推薦工作條件下運行。使用數據手冊中提供的熱阻信息來計算結溫。

9. 結論

TPS2554 是一款功能豐富的電源分配開關，適用于需要精密電流控制和快速過流響應的應用。其可調電流限制、低待機供電電流和自動輸出放電特性使其成為 USB 端口、數字電視和機頂盒等應用的理想選擇。
