概述
ADA4571-2是一款雙通道各向異性磁阻(AMR)傳感器，集成信號調理放大器和ADC驅動器。該器件產生模擬輸出，指示周圍磁場的角位置。

每個通道在一個封裝內集成兩個芯片：一個AMR傳感器和一個可變增益儀表放大器。ADA4571-2提供與旋轉磁場角度相關的干凈且放大的每通道余弦和正弦輸出信號。輸出電壓范圍與電源電壓成比例。

每個檢測通道含有兩個單獨的且互成45°角的惠斯登電橋。與IC封裝平面平行的旋轉磁場提供兩路正弦輸出信號，且傳感器與磁場方向的角度α頻率翻倍。在與IC封裝平面平行的的均質場內，輸出信號與傳感器和磁體之間的氣隙無關。

ADA4571-2采用16引腳SOIC封裝。
數據表：*附件：ADA4571-2雙集成式AMR角度傳感器和信號調理器技術手冊.pdf

產品聚焦

1. 接觸式角度測量。
2. 測量磁場方向而非磁場強度。
3. 對氣隙變化的敏感度非常小。
4. 工作距離遠。
5. 即使是微弱的飽和場也能實現極佳精度。
6. 熱漂移和長時間漂移極小。
7. 遲滯可忽略。
8. 單芯片解決方案。

應用

• 永磁同步電機(PMSM)控制與定位
• 非接觸式角度測量與檢測
• 磁性角位置檢測

特性

• 用于冗余系統的高精度、雙通道、隔離式AMR角度傳感器
• 角度范圍：0°至180°
• 典型角度誤差：0.1°
• 每通道模擬正弦和余弦輸出
• 比例輸出電壓，低熱漂移和低長時間漂移
• 可驅動逐次逼近型(SAR)模數轉換器(ADC)或Σ-Δ型ADC
• 磁阻(MR)電橋溫度補償模式
• 溫度范圍：-40°C至+150°C
• 電源電壓(V DD )：3 V至5.5 V
• 最小相位延遲
• 采用16引腳SOIC封裝
• 通過汽車應用認證

框圖

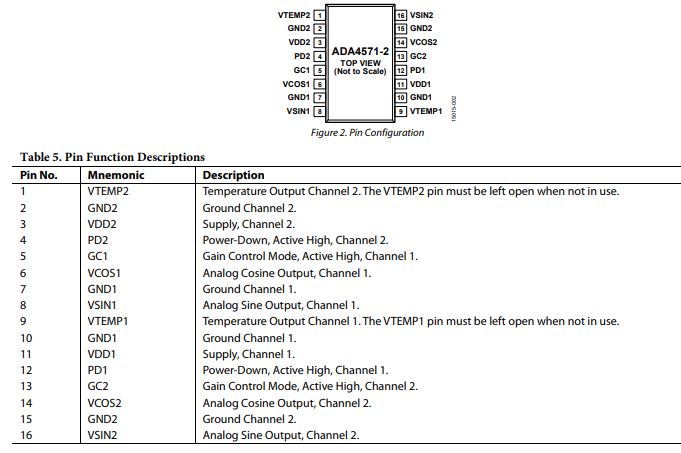

引腳配置描述

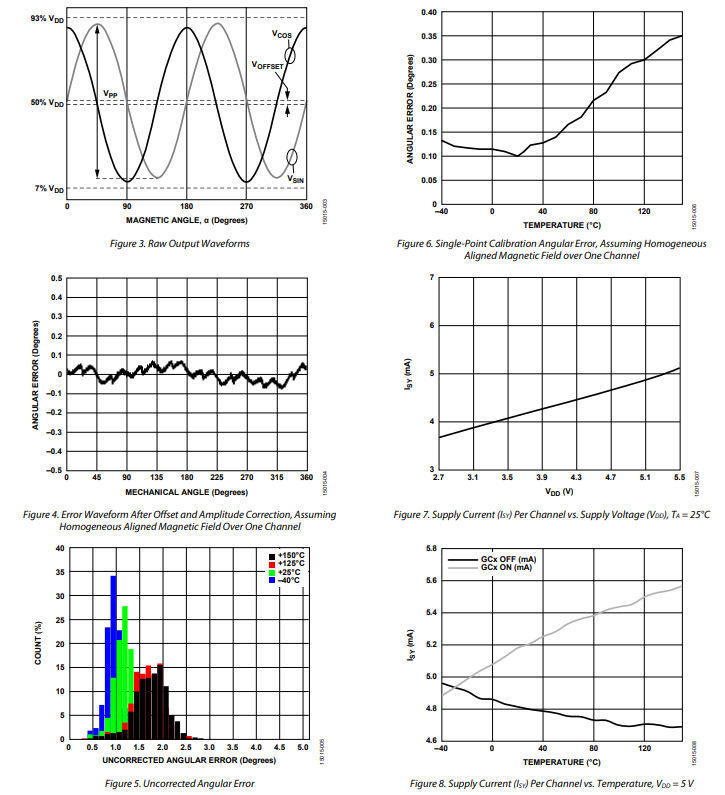

典型性能特征

工作原理

ADA4571 - 2是一款集成了信號調理放大器和Σ - Δ型ADC驅動器的各向異性磁阻（AMR）傳感器。它產生兩個模擬輸出，正弦和余弦，指示圍繞磁場的角度位置。

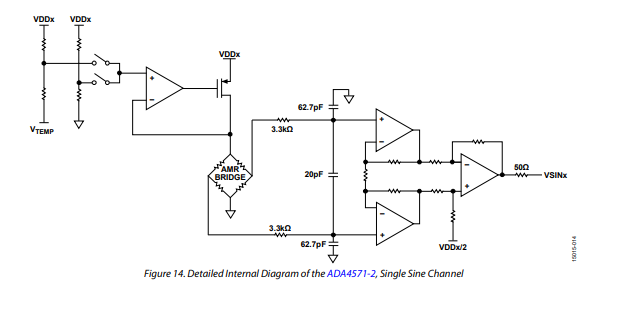

圖14展示了正弦通道，它由一個AMR傳感器元件和用于控制、濾波、緩沖及信號放大的配套功能組成。器件會生成一個與電源電壓成比例的參考電壓，用于控制電橋的電源電壓。為了實現降噪和電磁兼容性（EMC）抑制，電橋輸出電壓經過低通濾波。經過濾波的輸出電壓由一個固定增益（G = 40，增益控制模式禁用）的放大器進行放大并緩沖。正弦和余弦輸出圍繞VDD/2的共模電壓波動，并且能夠驅動以電源電壓為參考的外部ADC的輸入。

為了優化ADC的輸入范圍，余弦和正弦輸出電壓會跟蹤電源電壓，確保實現比例配置。為了獲得高信號性能，兩路輸出信號在幅度和相位上都經過精心匹配。放大器帶寬足夠，能確保在最大規定轉速下具有低相位延遲。

傳感器輸出端以及第一級和第二級之間的電磁干擾（EMI）濾波器會抑制不需要的噪聲和干擾，使輸出信號更加純凈。

儀表放大器的架構由精密、低噪聲、零漂移放大器組成，這些放大器采用專有斬波技術，提供低輸入失調電壓（典型值為0.3 μV）和低輸入失調電壓漂移（0.02 μV/°C）。該零漂移設計還具備紋波抑制電路，可消除由斬波引起的毛刺和其他干擾。

由共模電壓波動和電源電壓變化引起的失調電壓誤差也通過斬波技術進行校正，從而實現大于150 dB的直流共模抑制比。這些放大器具有22 nV/√Hz的低寬帶噪聲和1 fV/Hz的無1/f噪聲分量。這些特性對于放大低電平AMR電橋信號以及高精度傳感應用來說十分理想。

此外，芯片上集成了廣泛的診斷功能，可對傳感器和IC狀況進行自檢。
