TPS65021 器件是一款集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池，需要多個電源軌。TPS65021 設備提供三個高效降壓轉換器，旨在提供內核電壓、外設、 I/O 和內存軌。所有三個降壓轉換器都進入低功耗模式，可在盡可能寬的負載電流范圍內實現最高效率。
*附件：tps65021.pdf

TPS65021 器件還集成了兩個通用 200mA LDO 穩壓器，這兩個穩壓器已啟用帶有外部輸入引腳。每個 LDO 在 1.5 V 至 6.5 V 的輸入電壓范圍內工作，因此允許它們由其中一個降壓轉換器供電或直接由電池供電。默認輸出電壓的 LDO 可以使用 DEFLDO1 和 DEFLDO2 引腳以數字方式設置為 4 種不同的電壓組合。這串行接口可用于動態電壓調節、屏蔽中斷或禁用或啟用和設置 LDO 輸出電壓。該接口與快速和標準模式 I2C 兼容規格，允許以高達 400 kHz 的速率傳輸。TPS65021 器件采用 40 引腳（RHA） VQFN 封裝封裝，并在 –40°C 至 +85°C 的自由空氣溫度下運行。

特性

用于系統電壓的
1.2A、效率為 97% 的降壓轉換器（VDCDC1）
用于存儲電壓的
1A、效率高達 95% 的降壓轉換器（VDCDC2）
用于處理器內核的
900mA、效率為 90% 的降壓轉換器（VDCDC3）
用于實時時鐘
（VRTC）的 30mA LDO 和開關
2 × 200mA 通用 LDO
處理器內核的動態電壓管理
使用兩個數字
輸入引腳的可預選 LDO 電壓
外部可調復位延遲時間
備用電池功能
用于電感轉換器的獨立使能引腳
我^2^C 兼容串行接口
85μA 靜態電流
低紋波 PFM 模式
熱關斷保護
40 引腳 6mm × 6mm VQFN 封裝

參數

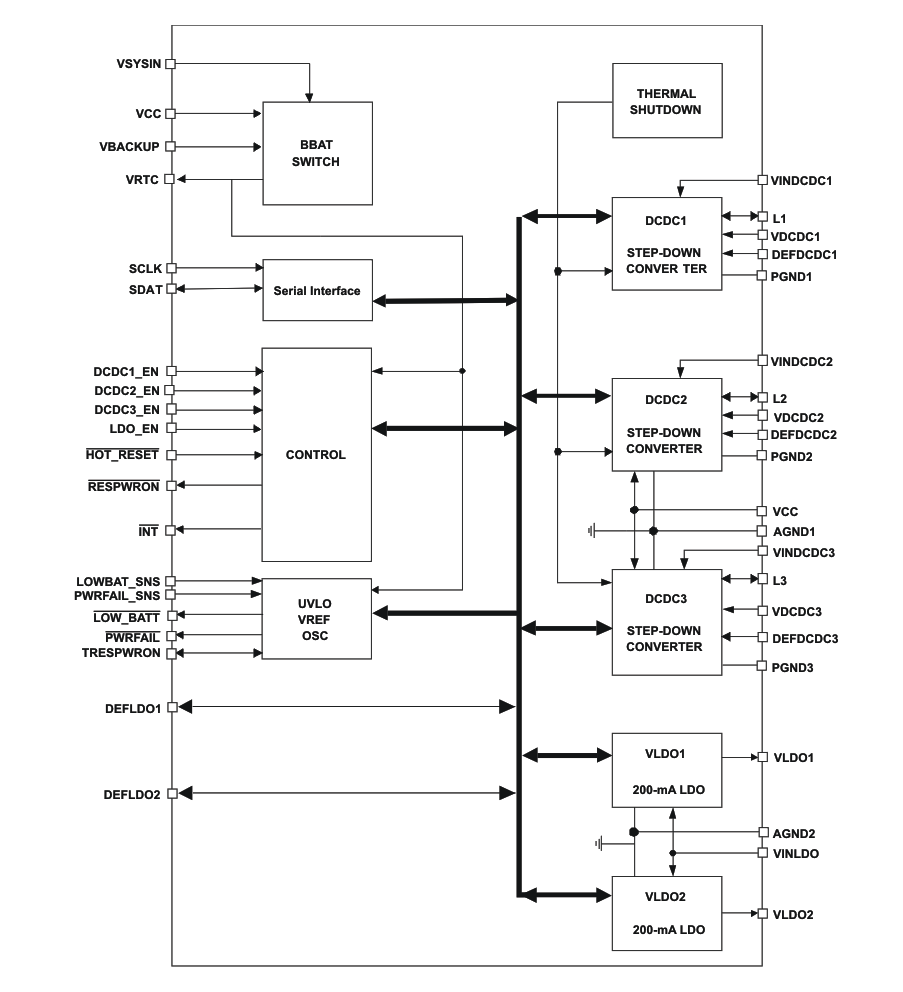

方框圖

一、概述

TPS65021是一款集成電源管理IC，專為單節鋰離子電池或鋰聚合物電池供電的系統設計。它提供了三個高效的降壓轉換器（DC-DC）和兩個低壓差線性穩壓器（LDO），以及動態電壓管理、I2C兼容串行接口、低紋波PFM模式、熱關機保護等功能。

二、主要特性

? 三個降壓轉換器（DC-DC） ?：
- DCDC1：1.2A，97%效率
- DCDC2：1A，最高95%效率
- DCDC3：900mA，90%效率
?兩個LDO?：
- 30mA輸出電流
- 可選預設置輸出電壓
?動態電壓管理?：支持處理器核心的動態電壓調整
?預選擇LDO電壓?：通過兩個數字引腳設置
?獨立使能引腳?：為電感轉換器提供
?I2C兼容串行接口?：支持動態電壓調整、中斷屏蔽等功能
?低紋波PFM模式?：提高輕載效率
?熱關機保護?：防止過熱損壞

三、引腳功能

?VINDCDC1, VINDCDC2, VINDCDC3?：降壓轉換器的輸入電壓引腳
?VDCDC1, VDCDC2, VDCDC3?：降壓轉換器的輸出電壓引腳
?VLDO1, VLDO2?：LDO的輸出電壓引腳
?SCLK, SDAT?：I2C接口的時鐘線和數據線
?INT, RESPWRON, LOWBAT?：中斷輸出、系統復位輸出、低電池電壓輸出
?PWRF AIL, LOWBAT_SNS, PWRFAIL_SNS?：電源失效比較器輸入、低電池電壓檢測輸入
?DEFDCDC1, DEFDCDC2, DEFDCDC3?：默認輸出電壓選擇引腳
?DCDC1_EN, DCDC2_EN, DCDC3_EN, LDO_EN?：轉換器使能引腳

四、電氣特性

?輸入電壓范圍?：2.5V至6V
?輸出電壓范圍?：
- DCDC1：0.6V至VINDCDC1
- DCDC2：0.6V至VINDCDC2
- DCDC3：0.6V至VINDCDC3
- LDO1/LDO2：1V至3.3V
?工作溫度范圍?：-40°C至85°C
?靜態電流?：85μA（典型值）
