TPS6521905-Q1 是一款電源管理 IC （PMIC），旨在為汽車應用中的各種 SoC 供電。該器件在 -40°C 至 +125°C 的環境溫度范圍內工作，使 PMIC 成為汽車應用的絕佳選擇。該器件包括 3 個同步降壓 DC-DC 轉換器和 4 個線性穩壓器。

DC-DC 轉換器能夠產生 1 個 3.5A 和 2 個 2 A 電流。根據開關模式配置，轉換器需要一個 470nH 的小電感、4.7μF 的輸入電容和每個電源軌的最小 10μF 輸出電容。
*附件：tps6521905-q1.pdf

其中兩個 LDO 在 0.6V 至 3.4V 的輸出電壓范圍內支持 400mA 的輸出電流。這些 LDO 支持旁路模式，充當負載開關，并允許在運行期間改變電壓。另外兩個 LDO 在 1.2V 至 3.3V 的輸出電壓范圍內支持 300mA 的輸出電流。這些 LDO 還支持負載開關模式。

I2C 接口、IO、GPIO 和多功能引腳 （MFP） 允許與各種 SoC 無縫連接。

特性

• 3 個降壓轉換器，開關頻率高達 2.3 MHz。
  • 1× VIN：2.5V – 5.5V;IOUT：3.5A;VOUT 0.6V – 3.4V
  • 2× VIN：2.5 V – 5.5 V;IOUT：2A;VOUT 0.6V – 3.4V
• 4 個線性穩壓器：
  • 2x VIN：1.5V – 5.5V;IOUT：400mA;VOUT：0.6V – 3.4V（可配置為負載開關和旁路模式，支持 SD 卡）
  • 2x VIN：2.2V – 5.5V;IOUT：300mA;VOUT：1.2V – 3.3V（可配置為負載開關）
• 所有三個降壓轉換器上的動態電壓調節
• 低 IQ/PFM，PWM 模式（準固定頻率）
• 可編程電源排序和默認電壓
• I2C 接口，支持 standard、fast-mode 和 fast-mode+
• 旨在支持具有 14+ 個電源軌的系統（采用多 PMIC 配置的 2× TPS6521905-Q1 器件）
• 2 個 GPO、1 個 GPIO 和 3 個多功能引腳
• EEPROM 可編程性
• 功能安全能力

參數

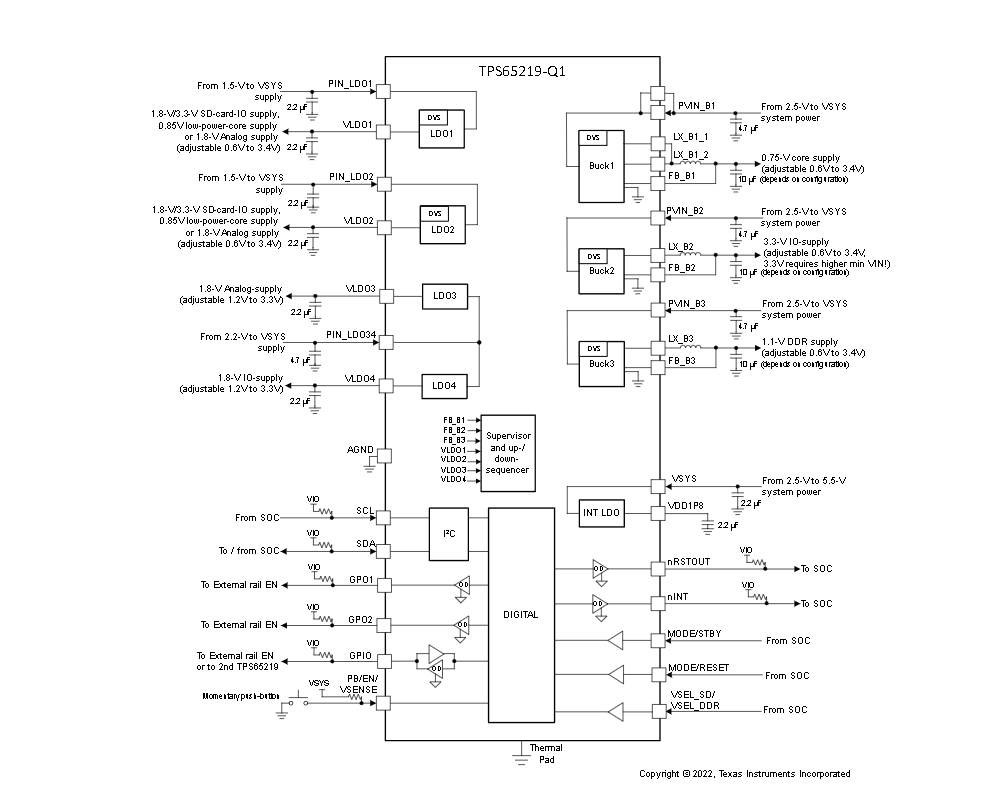

方框圖

一、產品概述

TPS6521905-Q1 是一款專為汽車應用設計的可編程電源管理IC（PMIC），集成了三個同步降壓DC-DC轉換器（BUCK1-3）和四個線性穩壓器（LDO1-4）。該芯片支持高達14條電源軌的系統設計，通過兩個TPS6521905-Q1設備可以實現多PMIC配置。它適用于低功率汽車微處理器（如AM62x-Q1和AM64x-Q1）以及各種汽車電子控制系統。

二、關鍵特性

1. 電源轉換能力

• ?BUCK轉換器?：
  • BUCK1：最大輸出電流3.5A，輸出電壓范圍0.6V至3.4V。
  • BUCK2和BUCK3：最大輸出電流2A，輸出電壓范圍0.6V至3.4V。
  • 所有BUCK轉換器支持高達2.3MHz的開關頻率。
• ?LDO穩壓器?：
  • LDO1和LDO2：最大輸出電流400mA，輸出電壓范圍0.6V至3.4V，支持旁路模式和負載開關模式。
  • LDO3和LDO4：最大輸出電流300mA，輸出電壓范圍1.2V至3.3V，支持負載開關模式。

2. 可編程性與靈活性

• ?動態電壓調節?：所有三個BUCK轉換器支持動態電壓調節。
• ?可編程電源序列?：通過I2C接口實現靈活的電源開啟和關閉序列配置。
• ?EEPROM可編程性?：允許用戶配置默認電壓和其他關鍵參數。

3. 接口與通信

• ?I2C接口?：支持標準、快速和快速+模式，方便與各種SoC進行通信。
• ?多功能引腳?：包括EN/PB/VSENSE、MODE/STBY、MODE/RESET、VSEL_SD/VSEL_DDR等，提供豐富的控制選項。

4. 安全與可靠性

• ?功能安全能力?：設計符合功能安全要求，適用于需要高可靠性的汽車應用。
• ?全面的保護功能?：包括過壓保護、欠壓保護、過流保護、短路保護以及熱保護等。

三、應用領域

• 低功率汽車微處理器供電
• 車載信息娛樂系統
• 數字儀表集群
• 遠程信息處理控制單元
• 激光雷達處理器
• DMS/OMS、電子后視鏡和CMS
• 汽車照明和音頻放大器
• 動力總成系統
• ISP和深度學習應用

四、封裝與尺寸

• ?封裝形式?：32引腳QFN濕側翼封裝
• ?尺寸?：5.00mm x 5.00mm

五、文檔與支持

• ?數據手冊?：提供了詳細的產品規格、應用信息和設計指南。
• ?更新通知?：用戶可通過TI官網注冊接收文檔更新通知。
• ?技術支持?：TI提供廣泛的技術支持和設計資源，包括GUI工具、參考設計和布局檢查表等。

六、注意事項

• 在設計和使用TPS6521905-Q1時，需確保遵守所有相關的安全規定和標準。
• 根據具體的應用需求合理配置電源管理參數，以確保系統的穩定性和可靠性。
