TPS6522005-EP 是一款電源管理 IC （PMIC），旨在為便攜式和固定應用中的各種 SoC 供電。該器件在 -55°C 至 +125°C 的環境溫度范圍內工作，使 PMIC 成為各種工業應用的絕佳選擇。該器件包括 3 個同步降壓 DC-DC 轉換器和 4 個線性穩壓器。

DC-DC 轉換器能夠產生 1 個 3.5A 和 2 個 2 A 電流。根據開關模式配置，轉換器需要一個 470nH 的小電感、4.7μF 的輸入電容和每個電源軌的最小 10μF 輸出電容。
*附件：tps6522005-ep.pdf

其中兩個 LDO 在 0.6V 至 3.4V 的輸出電壓范圍內支持 400mA 的輸出電流。這些 LDO 支持旁路模式，充當負載開關，并允許在運行期間改變電壓。另外兩個 LDO 在 1.2V 至 3.3V 的輸出電壓范圍內支持 300mA 的輸出電流。這些 LDO 還支持負載開關模式。

I2C 接口、IO、GPIO 和多功能引腳 （MFP） 允許與各種 SoC 無縫連接。

特性

• 支持國防、航空航天和醫療應用
• 3 個降壓轉換器，開關頻率高達 2.3 MHz。
  • 1× VIN：2.5V – 5.5V;IOUT：3.5A;VOUT 0.6V – 3.4V
  • 2× VIN：2.5 V – 5.5 V;IOUT：2A;VOUT 0.6V – 3.4V
• 4 個線性穩壓器：
  • 2x VIN：1.5V – 5.5V;IOUT：400mA;VOUT：0.6V – 3.4V（可配置為負載開關和旁路模式，支持 SD 卡）
  • 2x VIN：2.2V – 5.5V;IOUT：300mA;VOUT：1.2V – 3.3V（可配置為負載開關）
• 所有三個降壓轉換器上的動態電壓調節
• 低 IQ/PFM、PWM 模式（準固定頻率）或固定頻率模式
• 可編程電源排序和默認電壓
• I2C 接口，支持 standard、fast-mode 和 fast-mode+
• 設計用于支持具有 14+ 個電源軌的系統（采用多 PMIC 配置的 2× TPS6522005-EP 器件）
• 2 個 GPO、1 個 GPIO 和 3 個多功能引腳
• EEPROM 可編程性
• 功能安全能力
• 受控基線
• 一個裝配/測試站點
• 一個制造現場
• 延長產品生命周期
• 延長了產品變更通知
• 產品可追溯性

參數

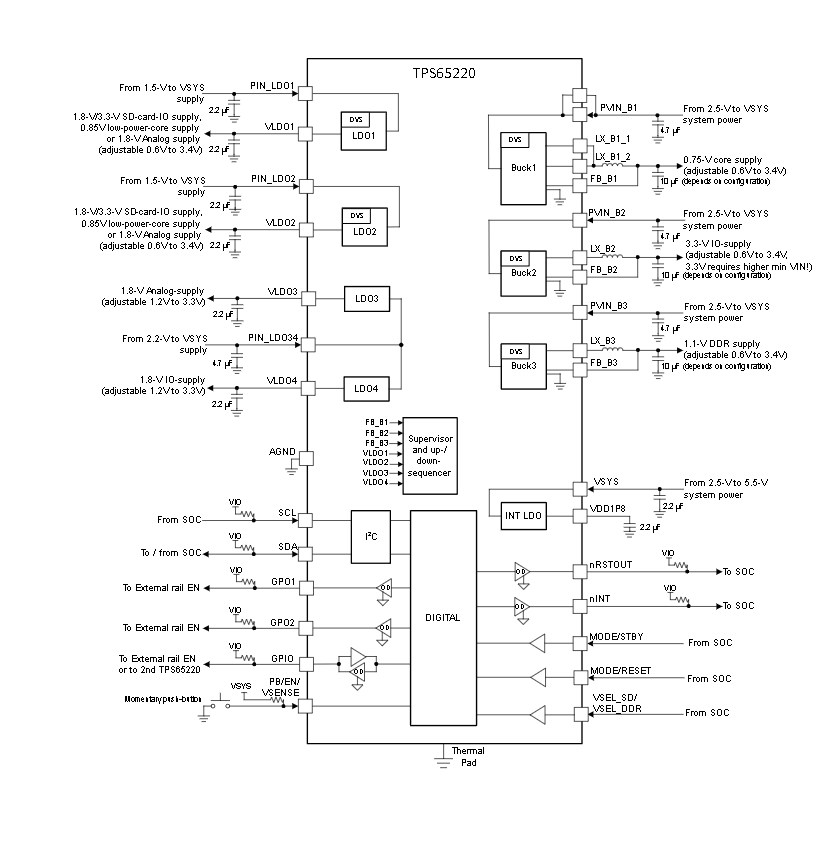

方框圖

一、產品概述

TPS6522005-EP是一款高度集成的電源管理IC（PMIC），提供三路BUCK轉換器（BUCK1、BUCK2、BUCK3）和四路低壓差線性穩壓器（LDO1、LDO2、LDO3、LDO4），支持通過I2C接口進行配置和控制。該芯片適用于需要多種電壓軌和靈活電源管理的應用，如移動處理器和FPGA供電。

二、主要特性

1. 電壓輸出與電流能力

• ?BUCK1?：輸出電壓范圍0.6V至3.4V，最大輸出電流3.5A
• ?BUCK2/BUCK3?：輸出電壓范圍0.6V至3.4V，最大輸出電流2A
• ?LDO1/LDO2?：輸出電壓范圍0.6V至3.4V，最大輸出電流400mA（支持旁路模式和負載開關模式）
• ?LDO3/LDO4?：輸出電壓范圍1.2V至3.3V，最大輸出電流300mA（支持快速啟動模式和低靜態電流模式）

2. 配置與控制

• ?I2C接口?：支持標準模式（100kHz）、快速模式（400kHz）和快速模式+（1MHz）
• ?NVM編程?：允許用戶配置輸出電壓、上電/下電序列、監控閾值等，并存儲在非易失性存儲器中
• ?多功能引腳?：包括EN/PB/VSENSE、MODE/STBY、MODE/RESET、VSEL_SD/VSEL_DDR等，支持多種電源管理功能

3. 電源管理功能

• ?上電/下電序列?：支持可配置的上電和下電序列，確保電源軌按預定順序上電和下電
• ?監控與保護?：集成欠壓（UV）、過流（OC）、短路到地（SCG）、過溫（HOT/WARM）等監控和保護功能
• ?動態電壓調整?：支持BUCK轉換器的動態電壓調整（DVFS），以優化功耗和性能

4. 包裝與尺寸

• ?封裝?：32引腳QFN，尺寸5.00mm × 5.00mm

三、應用領域

TPS6522005-EP適用于需要高度集成電源管理解決方案的應用，如智能手機、平板電腦、移動計算設備、網絡通信設備等。

四、文檔與支持

• ?數據手冊?：提供詳細的技術規格、電氣特性、應用信息和封裝信息
• ?更新通知?：用戶可以在TI網站上注冊以接收文檔更新的通知
• ?支持資源?：包括TI E2E支持論壇、參考設計、布局指南等
• ?靜電放電（ESD）警告?：處理該集成電路時需采取適當的預防措施，以避免ESD損壞
