TPS65023x 器件是一款集成電源管理 IC，適用于由一個
鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65023x 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和存儲器軌。內核轉換器允許通過串行接口即時更改電壓，從而允許系統實現動態節能。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。

TPS65023x 還集成了兩個通用 200mA LDO 穩壓器，可通過外部輸入引腳啟用。每個 LDO 在 1.5 V 至 6.5 V 的輸入電壓范圍內工作，因此允許它們由其中一個降壓轉換器或直接由電池供電。LDO 的默認輸出電壓可以使用 DEFLDO1 和 DEFLDO2 引腳以數字方式設置為 4 種不同的電壓組合。串行接口可用于動態電壓調節、屏蔽中斷，或用于禁用或啟用和設置 LDO 輸出電壓。該接口兼容快速模式和標準模式 I^2^C 規格，允許以高達 400 kHz 的速率傳輸。TPS65023x 采用 40 引腳 WQFN 封裝，可在 –40°C 至 85°C 的自由空氣溫度下工作。

特性

• 用于處理器內核的 1.7A、效率為 90% 的降壓轉換器 （VDCDC1）
• 用于系統電壓的 1.2A、效率高達 95% 的降壓轉換器 （VDCDC2）
• 用于內存電壓的 1.0A、效率為 92% 的降壓轉換器 （VDCDC3）
• 用于實時時鐘 （VRTC） 的 30mA LDO 和開關
• 2 × 200mA 通用 LDO
• 處理器內核的動態電壓管理
• 使用兩個數字輸入引腳的可預選 LDO 電壓
• 外部可調復位延遲時間
• 備用電池功能
• 用于電感轉換器的獨立使能引腳
• 我^2^C 兼容串行接口
• 我^2^C? 設置和保持時序：
  • TPS65023：300 納秒
  • TPS65023B：100 納秒
• 85μA 靜態電流
• 低紋波 PFM 模式
• 熱關斷保護
• 40 引腳、5mm × 5mm WQFN 封裝

參數

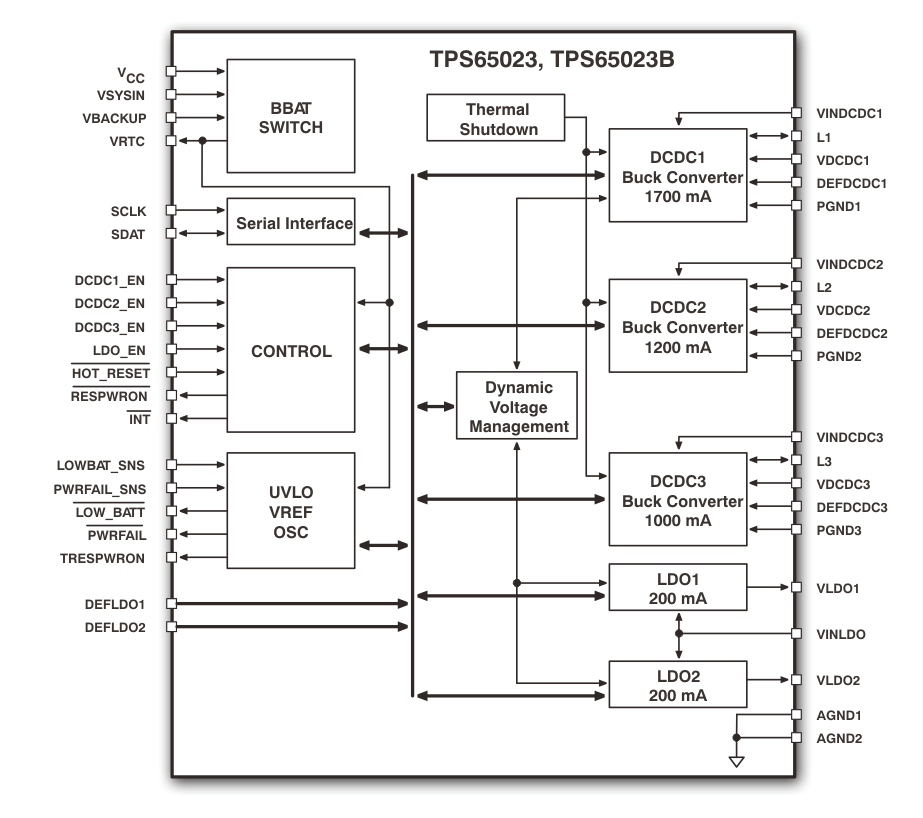

方框圖

1. 產品概述

TPS65023B是一款集成電源管理IC（PMIC），專為使用單個鋰離子電池或鋰聚合物電池供電的應用設計，如數字媒體播放器、互聯網音頻播放器、數字照相機和智能手機等。它提供了三個高效的降壓轉換器（DC-DC）和兩個通用低壓差線性穩壓器（LDO），以及I2C接口和動態電壓管理（DVS）功能。

2. 主要特性

• ?三個DC-DC轉換器?：
  • VDCDC1：1.7A，90%效率，為核心處理器供電。
  • VDCDC2：1.2A，高達95%效率，為系統電壓供電。
  • VDCDC3：1.0A，92%效率，為內存電壓供電。
• ?兩個LDO?：每個200mA，支持預選擇輸出電壓。
• ?I2C接口?：兼容快速和標準模式，允許通過串行接口進行編程。
• ? 動態電壓管理（DVS） ?：允許在運行時動態調整核心電壓，以實現動態功耗節省。
• ?電池備份功能?：支持電池備份，確保系統穩定運行。
• ?獨立的使能引腳?：為電感式轉換器提供獨立的使能引腳。
• ?熱關斷保護?：防止芯片過熱損壞。

3. 應用領域

• 數字媒體播放器
• 互聯網音頻播放器
• 數字照相機
• 智能手機
• DaVinci DSP家族解決方案的電源供應

4. 功能描述

• ?VRTC輸出?：始終開啟的輸出，用于為實時時鐘供電。
• ?DC-DC轉換器?：三個同步降壓轉換器，可在PWM和PFM模式之間自動切換，以提高效率。
• ?LDO?：兩個通用LDO，支持低值陶瓷輸入輸出電容，最大壓差為300mV。
• ?軟啟動?：每個轉換器都具有軟啟動功能，以防止啟動時的電流沖擊。
• ?100%占空比低壓差操作?：在電池供電應用中特別有用，可實現最長運行時間。
• ?電源良好監測?：所有DC-DC轉換器和LDO都具有電源良好比較器，用于監測輸出電壓。

5. 編程與接口

• ?I2C接口?：用于設備控制，支持大多數功能的編程。
• ?寄存器映射?：提供了詳細的寄存器映射，包括VERSION、PGOODZ、MASK、REG_CTRL等，用于配置和控制設備。

6. 封裝與尺寸

• 封裝類型：40引腳WQFN（5mm x 5mm）

7. 熱信息

• ?熱阻?：θJA = 32.7°C/W（RSB封裝）

8. 電氣特性

• 提供了詳細的電氣特性參數，包括輸入電壓范圍、輸出電壓范圍、輸出電流、靜態電流、效率等。

9. 應用與實施

• 提供了應用信息、典型應用電路、布局指南等，以幫助用戶正確設計和實施電路。

10. 文檔與支持

• 提供了詳細的數據手冊、應用報告、參考設計等文檔支持。
• TI E2E在線社區提供技術支持和協作平臺。

11. 注意事項

• 在使用過程中，應嚴格遵守?cái)?shù)據手冊中提供的絕對最大額定值和推薦操作條件。
• 注意靜電放電（ESD）防護，避免損壞設備。
• 在布局時，應遵循提供的布局指南，以確保電路性能。
