概述
HMC694是一款GaAs MMIC PHEMT模擬可變?cè)鲆娣糯笃?/u>裸片，工作頻率范圍為6至17 GHz。 該放大器適合微波無線電應用，提供高達24 dB增益、22 dBm輸出P1dB、30 dBm輸出IP3（最大增益時），同時在+5V電源下功耗僅為170 mA。 提供柵極偏置(Vctrl)使可變?cè)鲆婵刂聘哌_(dá)23 dB。 HMC694在6至17 GHz范圍內的增益平坦度非常出色，因而適合EW、ECM和雷達應用。

由于尺寸較小且無需外部匹配，HMC694可輕松集成到多芯片模塊(MCM)中。 數據均通過50 ?測試夾具中的芯片獲取，通過直徑為0.025 mm (1 mil)、最小長度為0.31 mm (12 mil)的線焊連接。
數據表：*附件：HMC694模擬可變?cè)鲆娣糯笃餍酒?-17GHz技術手冊.pdf

應用

• 點對點無線電
• 點對多點無線電
• EW和 ECM
• X頻段雷達
• 測試設備

特性

• 寬增益控制范圍： 23 dB
• 單控制電壓
• 輸出IP3（最大增益）： +30 dBm
• 輸出P1dB： +22 dBm
• 無需外部匹配
• 裸片尺寸： 2.26 x 0.97 x 0.1 mm

框圖

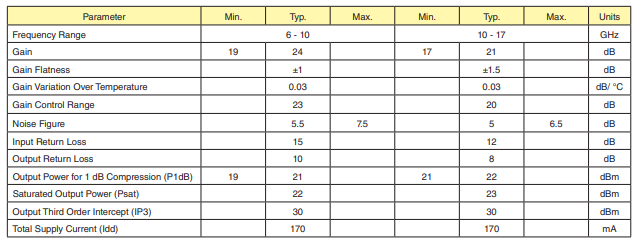

電氣規格

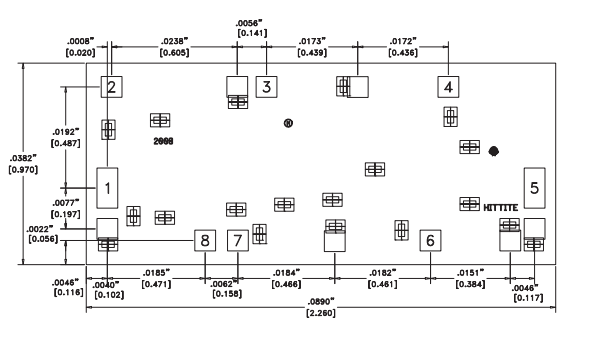

外形圖

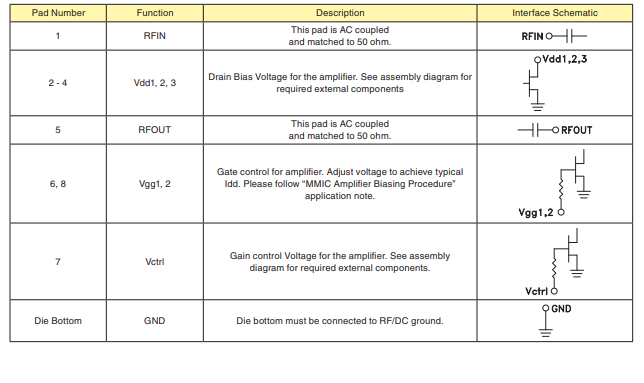

焊盤描述

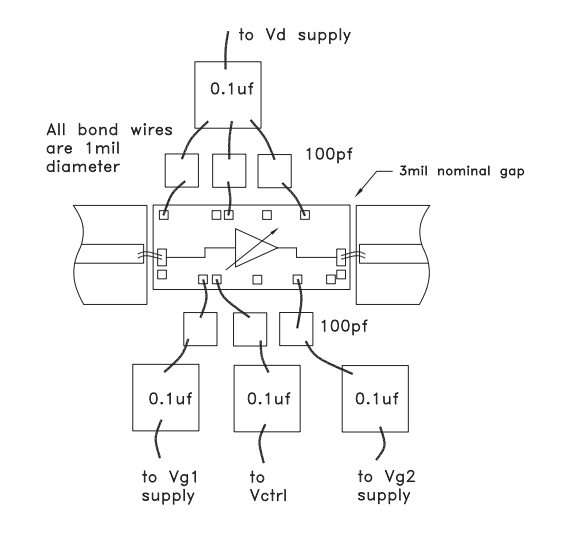

裝配圖
