概述
HMC996LP4E是一款GaAs PHEMT MMIC模擬可變增益放大器和/或驅動器放大器，工作頻率范圍為5至12 GHz。 該放大器提供高達18.5 dB增益、高達+23 dBm P1dB以及高達+34 dBm輸出IP3（最大增益），采用+5V電源供電時功耗僅為170 mA，非常適合微波無線電應用。 另外還提供增益控制電壓引腳(Vctrl)，支持高達22 dB可變增益控制。 出色的增益平坦度使得HMC996LP4E適合于EW、ECM和雷達應用。 HMC996LP4E采用符合RoHS標準的4 x 4 mm QFN無引腳封裝，兼容大規模表貼制造技術。
數據表：*附件：HMC996LP4E模擬可變增益放大器，采用SMT封裝，5-12GHz技術手冊.pdf

應用

• 點對點無線電
• 點對多點無線電
• EW與ECM子系統
• X頻段雷達
• 測試設備和傳感器

特性

• 寬增益控制范圍： 22 dB
• 單控制電壓： -1至-4.5V
• 最大增益下的輸出IP3：
  +34 dBm
• 輸出P1dB： +22 dBm
• 無需外部匹配
• 24引腳4x4 mm SMT封裝： 16 mm2

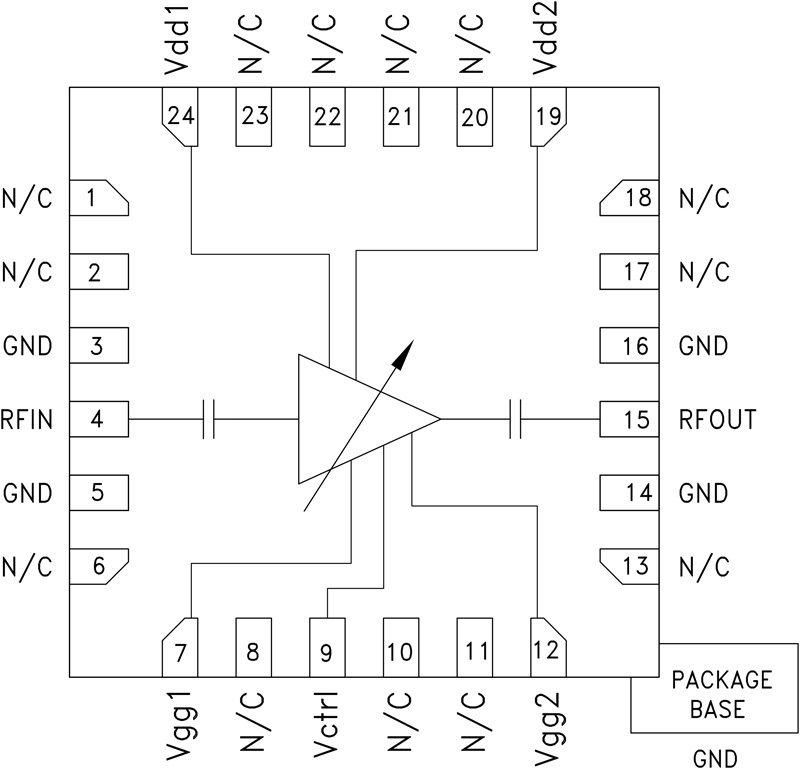

框圖

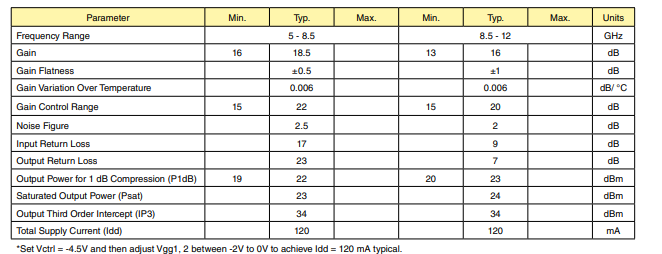

電氣規格

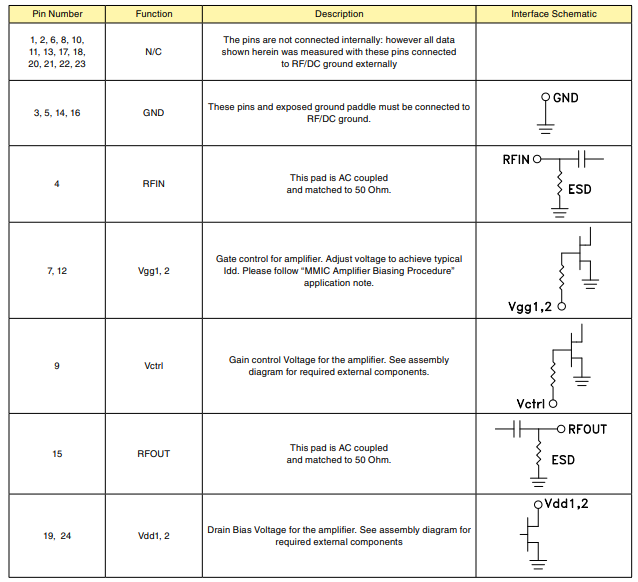

引腳配置描述

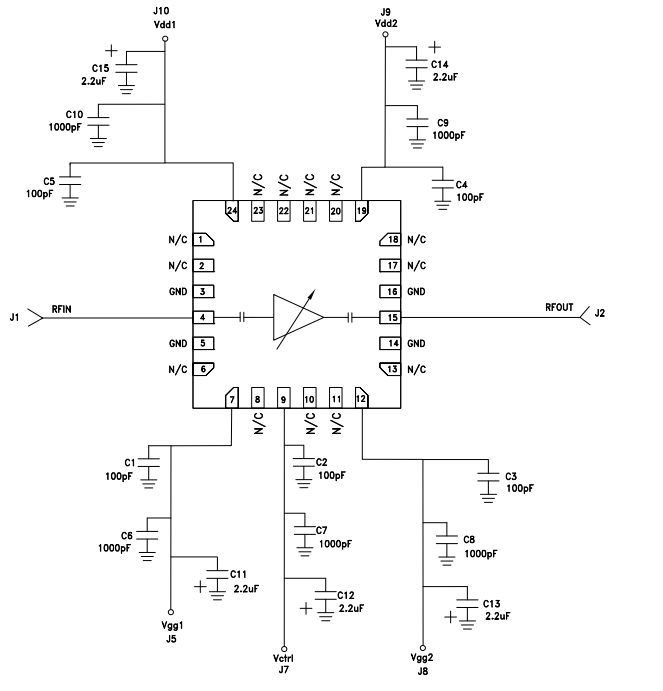

應用電路
