概述
HMC8120是一款集成E頻段的砷化鎵(GaAs)、假晶(pHEMT)、單芯片微波集成電路(MMIC)可變增益放大器和/或驅動器放大器，工作頻率范圍為71 GHz至76 GHz。 HMC8120提供高達22 dB的增益、21 dBm輸出P1dB、30 dBm OIP3和22 dBm PSAT，采用4 V電源供電時功耗僅為250 mA。 提供兩個增益控制電壓（VCTL1和V CTL2 ）以實現高達15 dB的可變增益控制。 HMC8120提供出色的線性度并針對E頻段通信和高容量無線回程無線電系統進行優化。 所有數據均利用50 Ω測試夾具中的芯片獲取，通過各端口上寬度為3 mil、厚度為0.05 mil、長度為7 mil的焊線連接。
數據表：*附件：HMC8120 71GHz至76GHz，E頻段可變增益放大器技術手冊.pdf

應用

• E頻段通信系統
• 高容量無線回程無線電系統
• 測試與測量

特性

• 增益： 22 dB（典型值）
• 寬增益控制范圍： 15 dB（典型值）
• 輸出三階交調截點(OIP3)： 30 dBm（典型值）
• 針對1 dB壓縮(P1dB)的輸出功率： 21 dBm（典型值）
• 飽和輸出功率(PSAT)： 22 dBm（典型值）
• 直流電源： 4 V (250 mA)
• 無需外部匹配
• 裸片尺寸： 3.599 mm × 1.369 mm × 0.05 mm

框圖

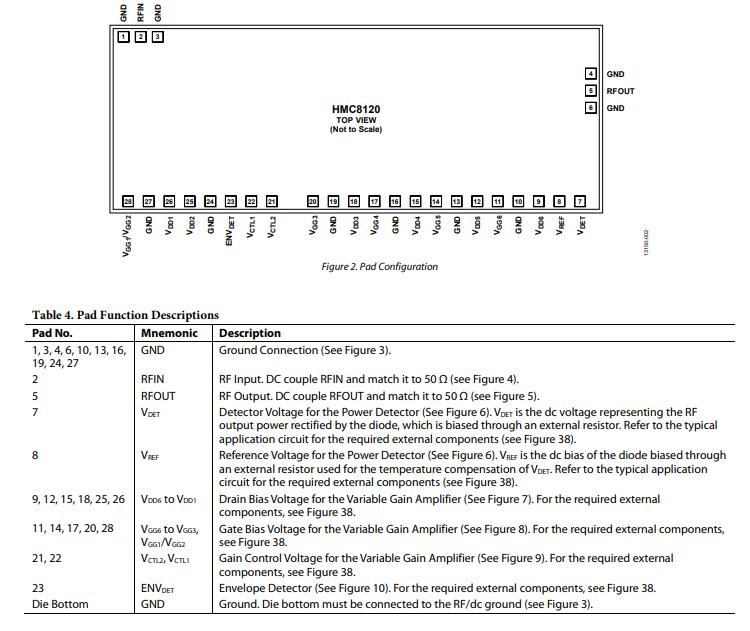

引腳配置描述

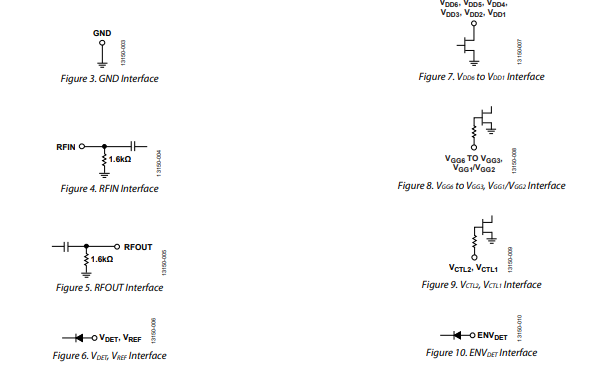

接口示意圖

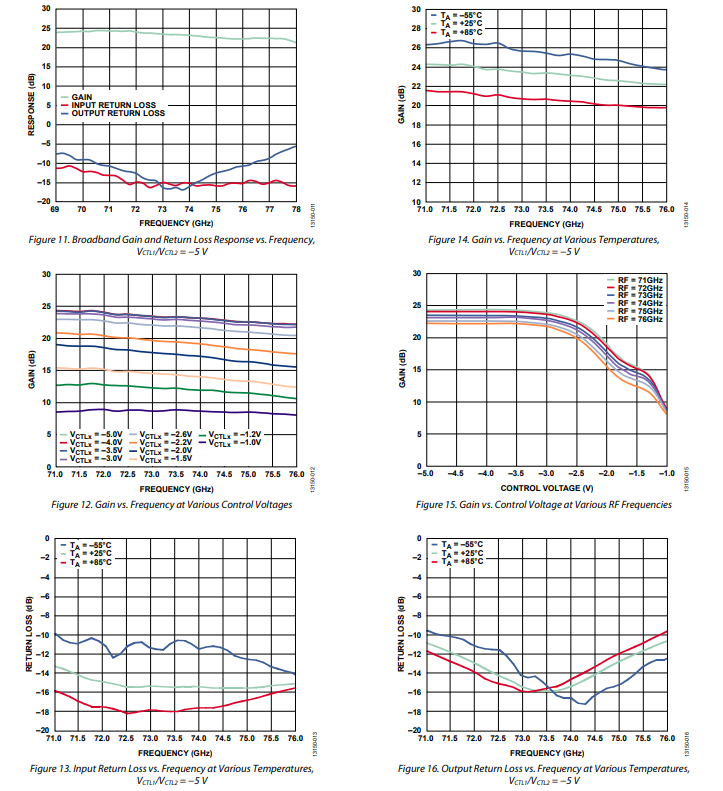

典型性能特征

工作原理

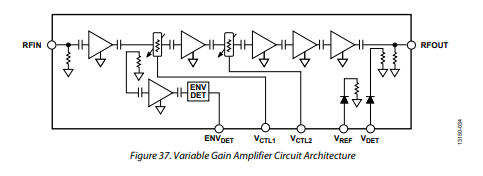

HMC8120可變增益放大器的電路架構如圖37所示。HMC8120采用多級增益級和交錯式電壓可變衰減器級聯的方式，構成一個低噪聲、高線性度的可變增益放大器，增益范圍約為 - 15 dB。第一級是低噪聲前置放大器，之后是信號路徑中的第一個電壓可變衰減器。信號的一部分被耦合出來，在驅動片上包絡檢波器之前進一步放大。包絡檢波器輸出一個與輸入信號峰值包絡功率成正比的信號。

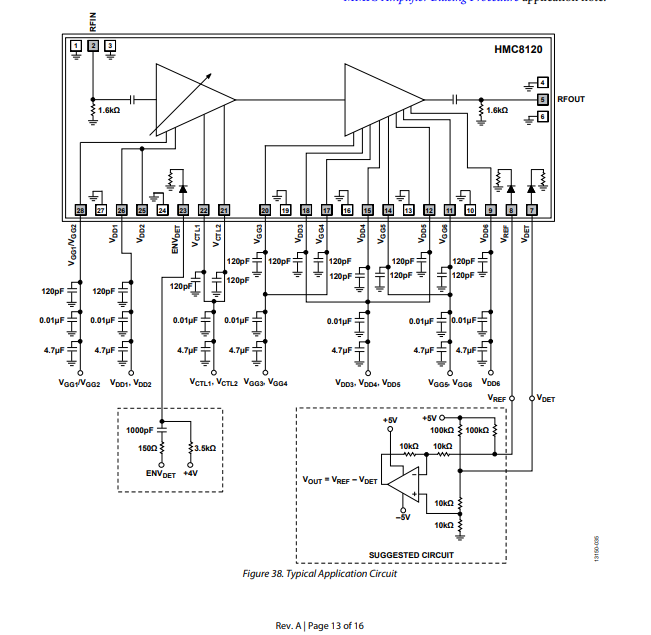

在第一級衰減器之后，第二級放大器在驅動第二級可變衰減器之前，提供額外的增益和隔離。三級增益級跟隨第二級可變衰減器。在最后一級的輸出端，另一個耦合器提取輸出信號的一小部分。耦合后的信號被送到片上檢波器，用于外部監測輸出功率。其中包含一個匹配參考二極管，用于幫助校正檢波器的溫度依賴性。有關偏置不同模塊和利用檢波器功能的更多詳細信息，請參見圖38中的應用電路。
