概述
HMC8121是一款集成E頻段的砷化鎵(GaAs)、假晶(pHEMT)、單芯片微波集成電路(MMIC)可變?cè)鲆娣糯笃?/u>和/或驅動器放大器,工作頻率范圍為81 GHz至86 GHz。 HMC8121提供高達22 dB的增益、20 dBm輸出P1dB、27.5 dBm OIP3和21 dBm PSAT,采用4 V電源供電時功耗僅為265 mA。 提供兩個增益控制電壓(VCTL1和VCTL2)以實現高達17 dB的可變?cè)鲆婵刂啤?HMC8121提供出色的線性度并針對E頻段通信和高容量無線回程無線電系統進行優化。 所有數據均利用50 Ω測試夾具中的芯片獲取,通過各端口上寬度為3 mil、厚度為0.05 mil、長度為7 mil的焊線連接。
數據表:*附件:HMC8121 81GHz至86GHz,E頻段可變?cè)鲆娣糯笃骷夹g(shù)手冊.pdf
應用
- E頻段通信系統
- 高容量無線回程無線電系統
- 測試與測量
特性
- 增益: 22 dB(典型值)
- 寬增益控制范圍: 17 dB(典型值)
- 輸出三階交調截點(OIP3): 27.5 dBm(典型值)
- 針對1 dB壓縮(P1dB)的輸出功率: 20 dBm(典型值)
- 飽和輸出功率(PSAT): 21 dBm(典型值)
- 直流電源: 4 V (265 mA)
- 無需外部匹配
- 裸片尺寸: 3.599 mm × 1.369 mm × 0.05 mm
框圖

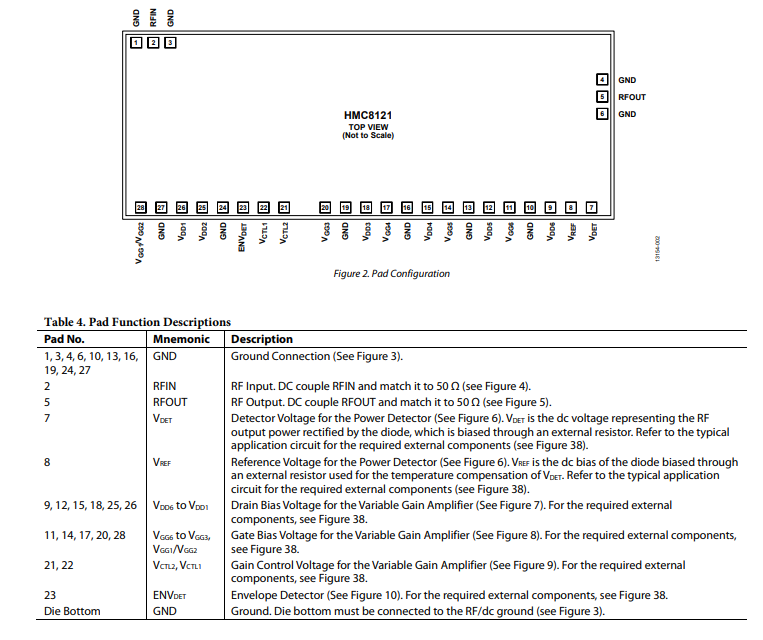

引腳配置描述

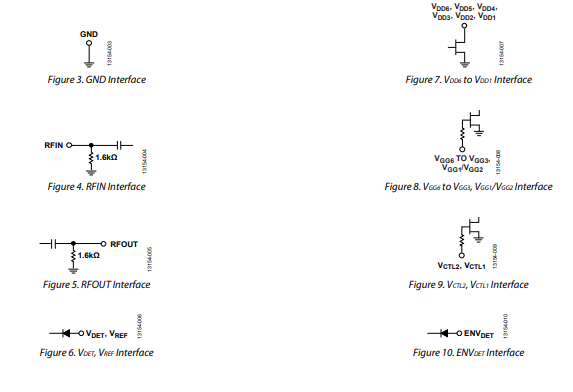

接口示意圖

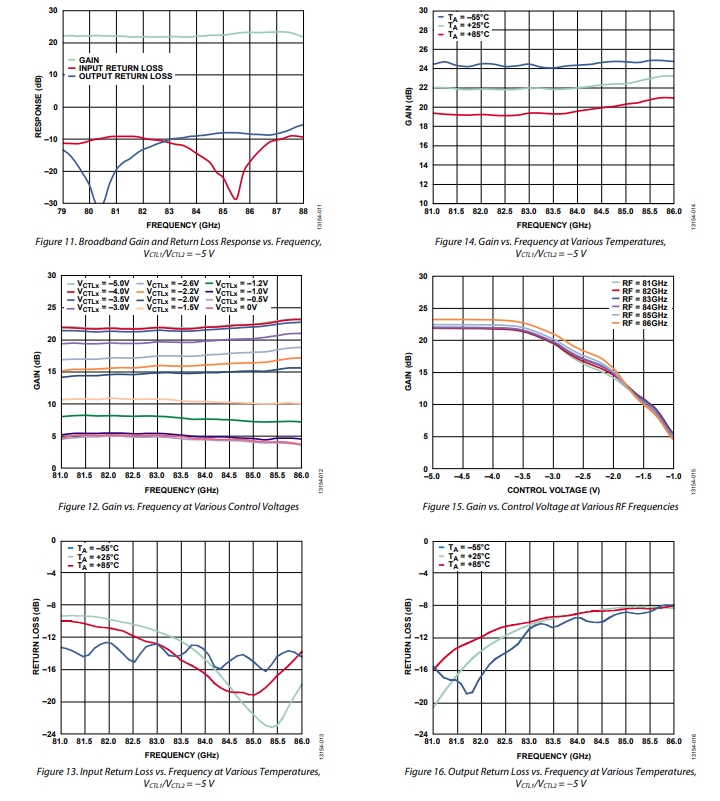

典型性能特征

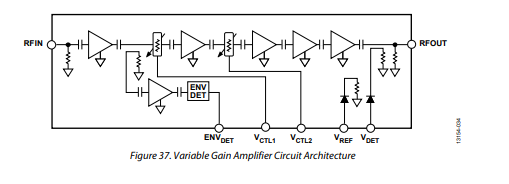

HMC8121可變?cè)鲆娣糯笃鞯碾娐芳軜?gòu)如圖37所示。HMC8121采用多級增益級和交錯電壓可變衰減器級聯的方式。第一級是一個低噪聲前置放大器,隨后是信號路徑中的第一個可變?cè)鲆娣糯笃鳎湓鲆娣秶s為17 dB。信號的一部分被耦合出來,在驅動片上包絡檢波器之前進一步放大。包絡檢波器提供一個與輸入信號峰值包絡功率成正比的輸出。

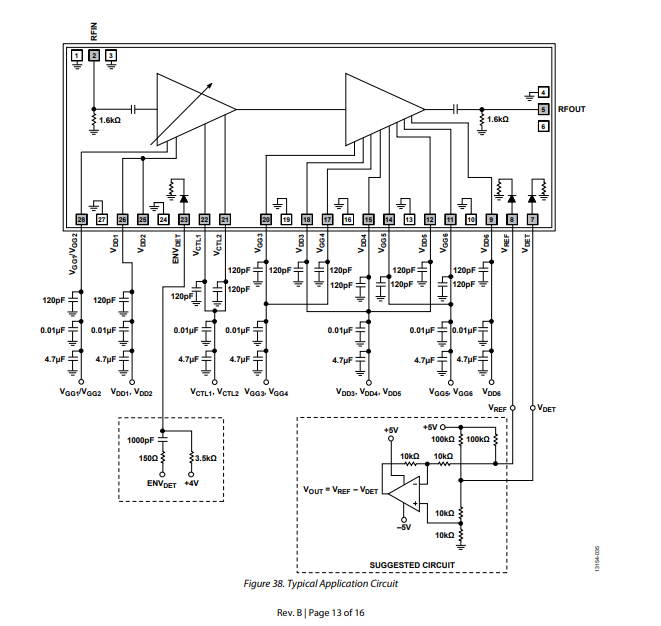

在第一級衰減器之后,第二級放大器提供額外的增益和隔離,然后驅動第二級可變衰減器。三級增益級跟隨第二級可變衰減器。在最后一級的輸出端,另一個耦合器提取輸出信號的一小部分。耦合后的信號被送到片上檢波器,用于外部監測輸出功率。其中包含一個匹配參考二極管,以幫助補償檢波器的溫度依賴性。有關偏置不同模塊和監測功能的更多詳細信息,請參見應用電路和圖38。
-
