TLV316-Q1（單路）、TLV2316-Q1（雙路）和 TLV4316-Q1（四路）器件構成了低功耗通用運算放大器系列。該器件系列將軌至軌輸入和輸出擺幅、低靜態電流（每通道的典型值為 400μA）等特性與 10MHz 的較寬帶寬和超低噪聲（1kHz 時為12nV/√Hz）相結合，因此適用于要求兼具快速特性與良好功率比的電路。低輸入偏置電流支持在 源阻抗高達兆歐級的 的應用。TLVx316-Q1的低輸入偏置電流產生的電流噪聲極低，該器件系列因此備受高阻抗傳感器接口的青睞。

數據手冊：*附件：TLV4316-Q1 汽車級、四路、5.5V、10MHz、RRIO運算放大器技術手冊.pdf

TLVx316-Q1 采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成 RFI 和 EMI抑制濾波器，在過驅條件下不會出現反相，并且具有高靜電放電 （ESD） 保護 （4kV HBM）。

此類器件經過優化，適合在 1.8V （±0.9V） 至 5.5V （±2.75V） 的低電壓狀態下工作。產品組合中最新補充的這款低壓 CMOS運算放大器與 TLVx313-Q1 和 TLVx314-Q1 系列相結合，為用戶提供了廣泛的帶寬、噪聲和功率選項，可以滿足各種應用的需求提供了靈活性和便利性。

特性
? 符合汽車應用 要求
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫
度范圍
– 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 3A
– 帶電器件模型 (CDM) ESD 分類等級 C5
? 單位增益帶寬：10MHz
? 低 IQ：每通道 400μA
– 出色的功率帶寬比
– 在溫度和電源電壓范圍內保持穩定的 IQ
? 寬電源電壓范圍：1.8V 至 5.5V
? 低噪聲：1kHz 時為 12nV/√Hz
? 低輸入偏置電流：±10pA
? 偏移電壓：±0.75mV
? 單位增益穩定
? 內部射頻干擾 (RFI) 和電磁干擾 (EMI) 濾波器
? 通道數量：
– TLV316-Q1：1
– TLV2316-Q1：2
– TLV4316-Q1：4
? 擴展溫度范圍：-40°C 至 +125°C

引腳功能和配置

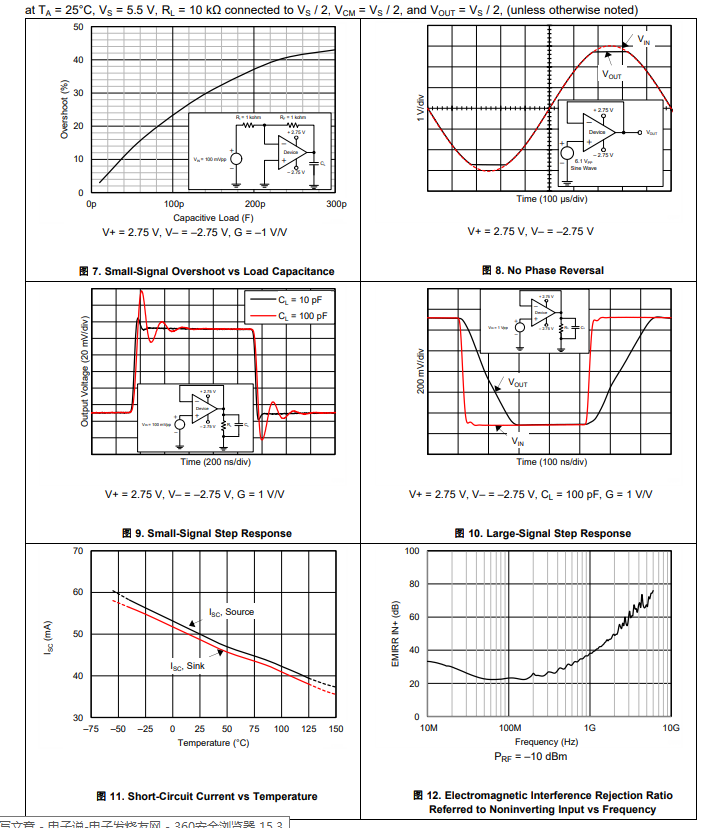

典型特性

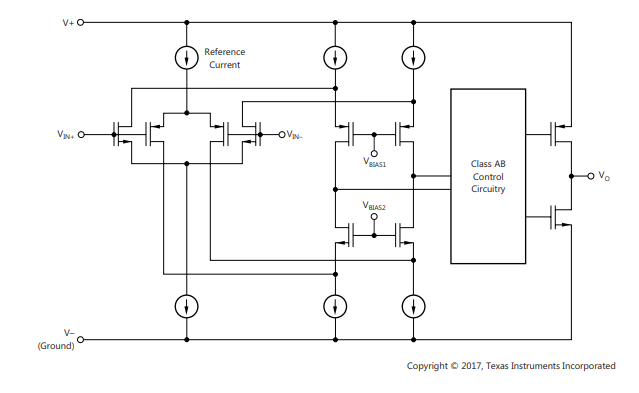

功能方框圖

應用
? 汽車 應用:
– 高級駕駛員輔助系統 (ADAS)
– 車身電子裝置和照明
– 電流感測
– 電池管理系統
