TLV4316-Q1 10MHz、軌至軌輸入/輸出、低電壓、1.8V CMOS 運算放大器

數據： TLVx316-Q110MHz、軌到軌輸入/輸出、低電壓、1.8V CMOS 運算放大器數據表 (Rev. B)

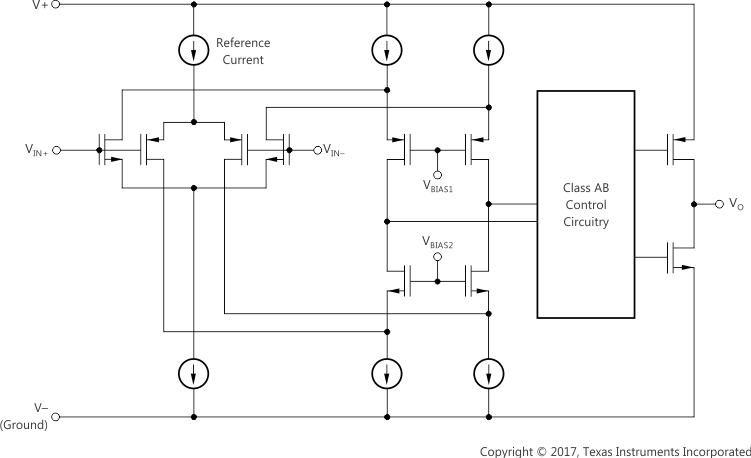

描述

TLV316-Q1（單路），TLV2316-Q1（雙路）和TLV4316-Q1（四路）器件構成了低功耗通用運算放大器系列。該器件系列將軌至軌輸入和輸出擺??幅，低靜態電流（每通道的典型值為400μA）等特性與10MHz的較寬帶寬和超低噪聲（1kHz時為12nV /√ Hz ）相結合，因此適用于要求兼具快速特性與良好功率比的電路。低輸入偏置電流支持在源阻抗高達兆歐級的應用.TLVx316 -Q1的低輸入偏置電流產生的電流噪聲極低，該器件系列因此備受高阻抗傳感器接口的青睞。

TLVx316-Q1采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成RFI和EMI抑制濾波器，在過驅條件下不會出現反相，并且具有高靜電放電（ESD）保護（4kV HBM）。

此類器件經過優化，適合在1.8V（±0.9V）至5.5V（±2.75V）的低電壓狀態下工作。產品組合中最新補充的這款低壓CMOS運算放大器與TLVx313-Q1和TLVx314-Q1系列相結合，為用戶提供了廣泛的帶寬，噪聲和功率選項，可以滿足各種應用的需求提供了靈活性和便利性。

特性

符合汽車應用要求
具有符合AEC-Q100標準的下列結果：
- 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
- 器件人體放電模型（HBM）靜電放電（ESD）分類等級3A
- 帶電器件模型（CDM） ESD分類等級C5
單位增益帶寬：10MHz
低I _Q：每通道400μA
- 出色的功率帶寬比
- 在溫度和電源電壓范圍內保持穩定的I _Q
寬電源電壓范圍：1.8V至5.5V
低噪聲：1kHz時為12nV /√ Hz
低輸入偏置電流：±10pA
偏移電壓：±0.75mV
單位增益穩定
內部射頻干擾（RFI）和電磁干擾（EMI）濾波器
通道數量：
- TLV316-Q1：1
- TLV2316-Q1：2
- TLV4316-Q1：4
- 擴展溫度范圍：-40°C至+ 125°C
所有tr ademarks是其各自所有者的財產。

參數 與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

TLV4316-Q1	TLV2316	TLV2316-Q1	TLV316	TLV4316
4 ? ?	2 ? ?	2 ? ?	1 ? ?	4 ? ?
1.8 ? ?	1.8 ? ?	1.8 ? ?	1.8 ? ?	1.8 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
6 ? ?	6 ? ?	6 ? ?	6 ? ?	6 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
0.4 ? ?	0.4 ? ?	0.4 ? ?	0.4 ? ?	0.4 ? ?
12 ? ?	12 ? ?	12 ? ?	12 ? ?	12 ? ?
Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
TSSOP ? ?	SOIC VSSOP ? ?	VSSOP ? ?	SC70 SOT-23 ? ?	SOIC TSSOP ? ?
14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?	Cost Optimized EMI Hardened Small Size ? ?	Cost Optimized EMI Hardened ? ?
90 ? ?	90 ? ?	90 ? ?	90 ? ?	90 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?	50 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
