TPSM843320E 是一款高效、小型、靈活的同步降壓 DC-DC 轉換器，采用易于使用的 MicroSiP 功率模塊封裝。該模塊可在高達 18V 的輸入下工作，具有固定頻率，可通過系統設計人員進行電阻器調節。嵌入式 IC 經過內部補償，可減少外部元件和設計尺寸。集成的高頻電容器降低了開關節點的瞬態峰值。
*附件：TPSM843320E 4V 至 18V 輸入、3A 同步 SWIFT 降壓轉換器 MicroSiP 電源模塊，集成電感器和內部補償高級電流模式控制，可在擴展溫度范圍內數據表.pdf

TPSM843320E 模塊采用內部補償的固定頻率高級電流模式控制。該器件能夠在高達 2.2MHz 的開關頻率下運行時提供高效率。固定頻率控制器的工作頻率范圍為 500kHz 至 2.2MHz，并可通過 SYNC 引腳與外部時鐘同步。其他功能包括高精度電壓基準、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。

特性

• 固定頻率、內部補償高級電流模式 （ACM） 控制
• 小尺寸 3.5mm × 3.5mm × 1.6mm、15 引腳 DFM 封裝的 MicroSiP? 電源模塊
• 高效、集成 25mΩ 和 6.5mΩ MOSFET、電感器和基本無源器件
• 4V 至 18V 輸入電壓范圍
• 0.5V 至 5.5V 輸出電壓范圍
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 5 種可選開關頻率：500kHz、750kHz、1MHz、1.5MHz 和 2.2MHz
• 可同步至外部時鐘
• 在整個溫度范圍內提供 0.5V、±0.5% 的電壓基準精度
• 可選軟啟動時間：0.5ms、1ms、2ms 和 4ms
• 單調啟動至預偏置輸出
• 可選電流限制以支持較低電流作
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• 引腳對引腳兼容 8A - TPSM843820E6A - TPSM843620E
• – 55°C 至 125°C 工作結溫

參數

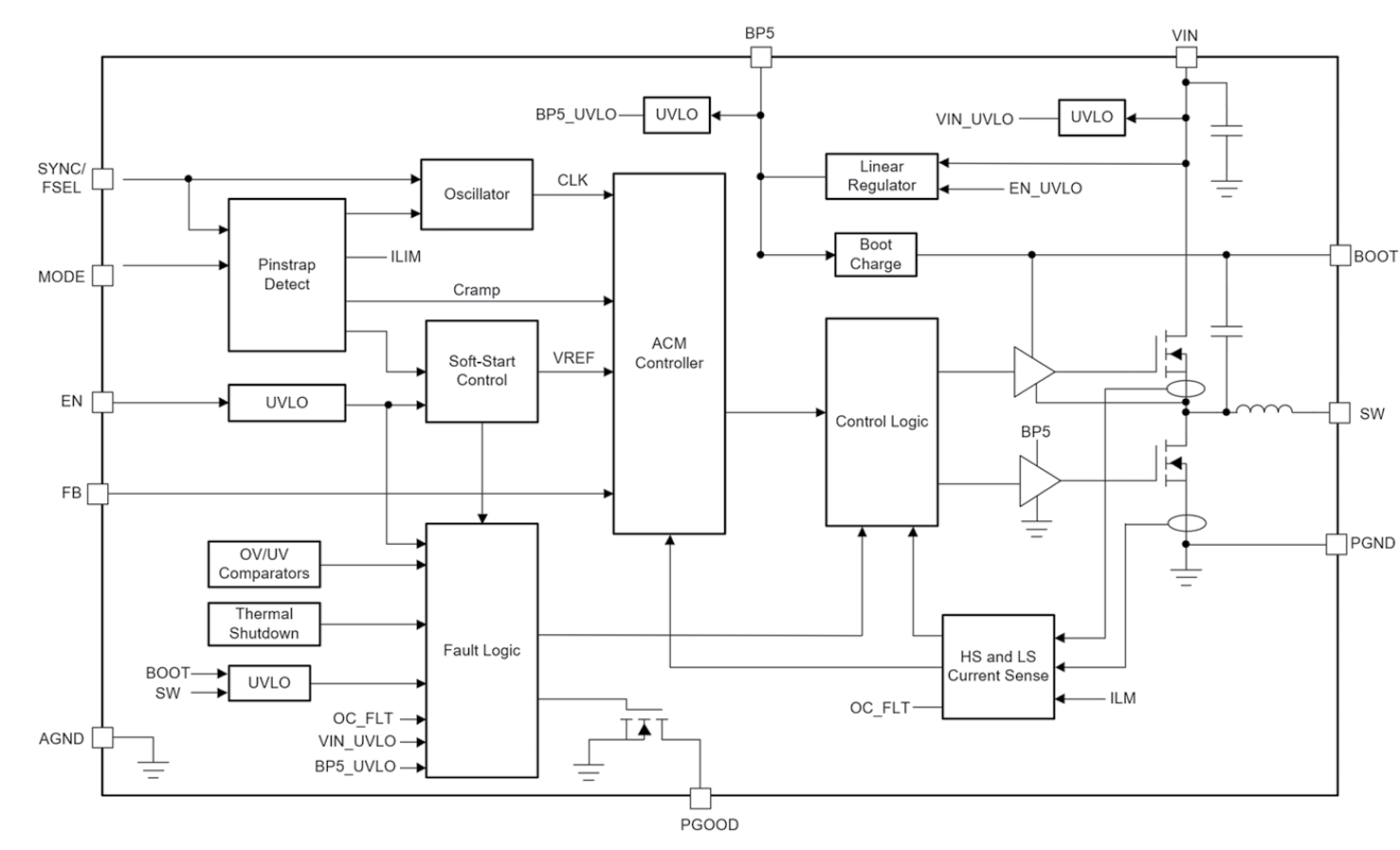

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：4V 至 18V
• ?輸出電壓范圍?：0.5V 至 5.5V
• ?輸出電流?：3A
• ?控制模式?：固定頻率、內部補償的高級電流模式（ACM）控制
• ?封裝類型?：MicroSiP?，15引腳DFM包裝，尺寸3.5mm × 3.5mm × 1.6mm
• ?工作溫度范圍?：-55°C 至 125°C

2. 集成組件

• ?MOSFETs?：集成25mΩ和6.5mΩ MOSFETs
• ?電感器?：集成電感器
• ?基本無源元件?

3. 保護功能

• ? 過壓保護（OVP） ?
• ? 欠壓保護（UVP） ?
• ? 輸入欠壓保護（UVLO） ?
• ? 過流保護（OCP） ?
• ? 過溫保護（OTP） ?

二、電氣特性

1. 控制特性

• ?開關頻率?：500kHz 至 2.2MHz，可選
• ?同步外部時鐘?：支持
• ?電壓參考精度?：0.5V，±0.5%（全溫度范圍）
• ?軟啟動時間?：0.5ms、1ms、2ms、4ms，可選
• ?電流限制?：可選，支持低電流操作

2. 電氣參數

• ?靜態電流?：VIN操作非切換電流典型值1.6mA（VIN=12V, fSW=1MHz）
• ?輸入電壓UVLO閾值?：VIN上升3.94V至4.1V，具有150mV遲滯
• ?啟用電壓?：EN引腳上升1.2V至1.25V，下降1.05V至1.1V
• ?反饋電壓?：VFB=500mV，精度±1%

三、功能描述

1. 控制模式

• ?ACM控制?：內部斜坡生成網絡模擬電感電流信息，支持低ESR輸出電容器

2. 啟動與軟啟動

• ?內部軟啟動電路?：減少浪涌電流
• ?預偏置輸出啟動?：單調啟動

3. 保護機制

• ?過流保護?：周期性電流限制，高側和低側MOSFET
• ?過溫保護?：超過165°C時關斷，具有12°C滯后重啟

4. 監控與指示

• ?電源良好（PGOOD）指示?：開漏輸出，需要外部上拉電阻

四、應用與實施

1. 典型應用

• ?設計示例?：12V輸入，1.0V輸出，1MHz開關頻率
• ?設計參數?：包括輸入電壓范圍、輸出電壓、輸出電流、開關頻率等

2. 組件選擇

• ?輸出電容器?：選擇低ESR電容器，如陶瓷電容器
• ?輸入電容器?：至少10μF陶瓷電容器，靠近VIN和PGND引腳
• ?啟用與UVLO調整?：通過EN引腳外部分壓器調整

3. 布局指南

• ?PCB布局?：寬銅跡線，輸入和輸出電容器靠近IC，使用多個過孔連接PGND

五、文檔與支持

• ?相關文檔?：包括應用報告、設計指南等
• ?支持資源?：TI E2E?支持論壇、產品文件夾通知等

六、封裝與訂購信息

• ?封裝尺寸?：3.5mm × 3.5mm × 1.6mm（包括引腳）
• ?封裝材料?：符合RoHS和Green標準
• ?訂購信息?：包括器件標記、包裝類型、引腳數等詳細信息
