TPSM84338 3.8V 至 28V 輸入、3A、200kHz-2.2MHz 同步降壓電源模塊數據手冊
TPSM84338 是一款高效率、高電壓輸入、易于使用的同步降壓電源模塊，具有很高的設計靈活性。該 TPSM84338 具有 3.8V 至 28V 的寬工作輸入電壓范圍，專為由 5V、12V、19V、24V 電源總線軌供電的系統而設計。該器件支持高達 3A 的連續輸出電流和 98% 的最大占空比。
*附件：TPSM84338 具有用戶可選模式的 3.8V 至 28V、3A、同步降壓電源模塊 數據表.pdf
TPSM84338 采用固定頻率峰值電流控制，具有內部補償功能，可實現快速瞬態響應以及良好的線路和負載調節。通過優化的內部環路補償，該器件無需在較寬的輸出電壓范圍和開關頻率內進行外部補償。
TPSM84338 可實現高度的設計靈活性，RT/SYNC 引腳可設置 200kHz – 2.2MHz 的寬開關頻率。該器件具有脈沖頻率調制 （PFM）、輕負載條件下強制連續導通調制 （FCCM） 的選項，以及具有不同 MODE 引腳配置的可調軟啟動 （SS） 時間/電源正常 （PG） 指示器。
TPSM84338 提供保護功能，包括熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝短路保護。TPSM84338 采用 9 引腳 3.3mm × 4.5mm QFN 封裝，引腳布局可用于單層 PCB 布局，結溫的額定溫度范圍為 –40°C 至 150°C。
特性
- 針對廣泛的應用進行配置
- 3.8V 至 28V 輸入電壓范圍
- 0.6V 至 17V 輸出電壓范圍
- 高達 3A 的連續輸出電流
- 0.6V ±1% 參考電壓 （–40°C 至 125°C）
- 28uA 的低靜態電流（典型值）
- 70ns、114ns 最小接通、關斷時間
- 8us 最大開關導通時間
- 98% 最大占空比
- 易于使用且設計尺寸小

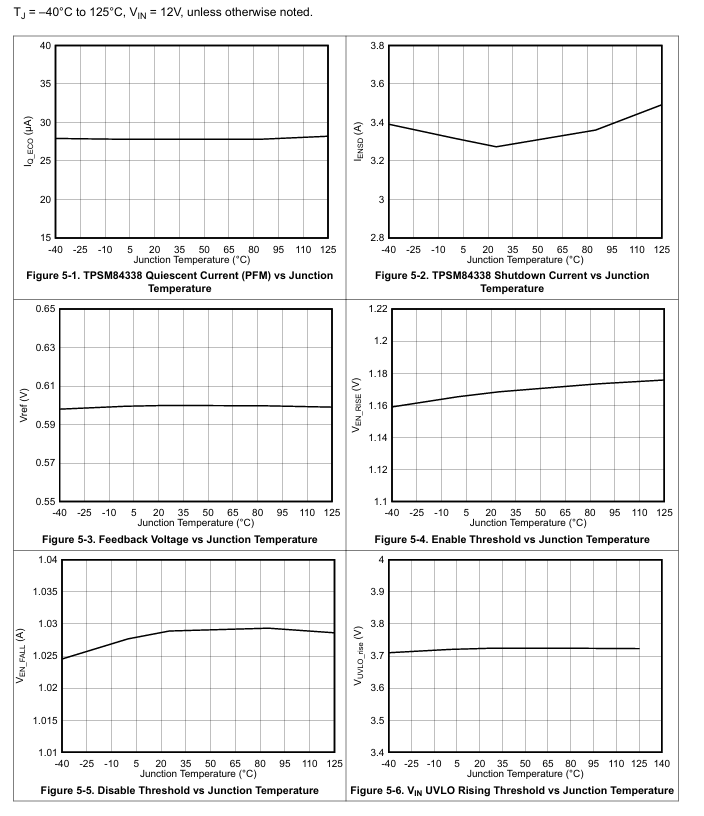

參數

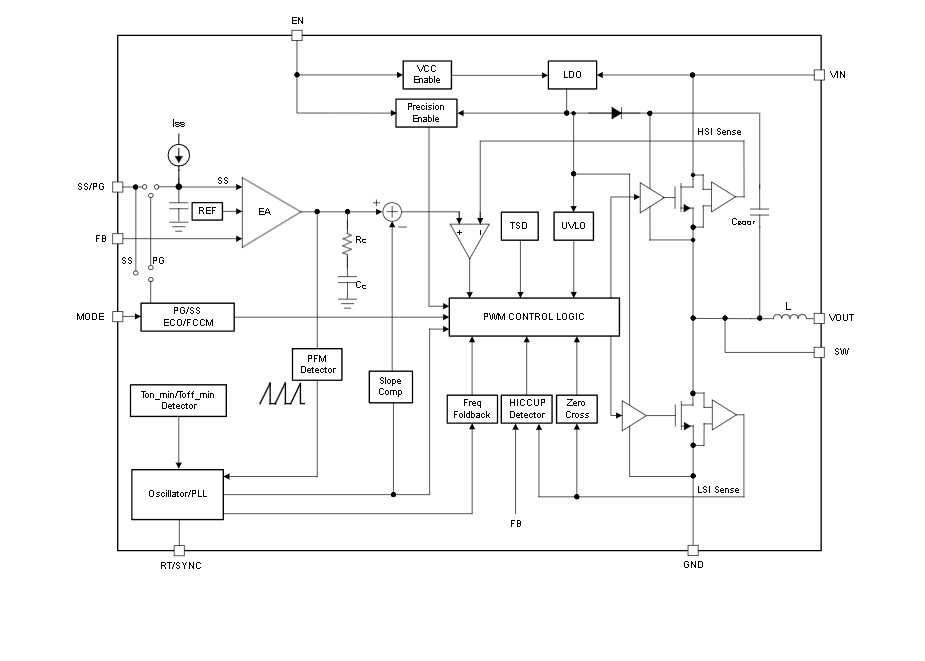

方框圖
1. 產品概述
- ?產品名稱?：TPSM84338
- ?類型?：同步降壓電源模塊
- ?特點?：寬輸入電壓范圍（3.8V至28V），高輸出電壓靈活性（0.6V至17V），高電流輸出能力（高達3A），用戶可選模式
2. 主要特性
- ?輸入電壓范圍?：3.8V至28V
- ?輸出電壓范圍?：0.6V至17V
- ?輸出電流?：高達3A
- ?參考電壓?：0.6V ±1%
- ?低靜態電流?：28μA（典型值）
- ?開關頻率?：200kHz至2.2MHz可選
- ?工作模式?：PFM/FCCM可選，軟啟動時間可調，電源良好指示功能
- ?保護功能?：過熱保護（OTP）、過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）
- ?封裝?：3.3mm × 4.5mm × 2mm QFN包裝
3. 應用領域
- ?醫療和保健?
- ?測試和測量?
- ?樓宇自動化?
- ?有線和無線網絡?
- ?分布式電源系統?
4. 功能描述
- ?峰值電流控制模式?：具有內部補償，快速瞬態響應
- ?用戶可選模式?：
- PFM模式：輕載時高效
- FCCM模式：所有負載條件下低輸出紋波
- 可調軟啟動時間
- 電源良好指示功能
- ?集成功能?：集成自舉電容和電感，簡化PCB布局
5. 電氣特性
- ?最大占空比?：98%
- ?最小開關開啟時間?：70ns
- ?最小開關關閉時間?：114ns
- ?最大開關開啟時間?：8μs
- ?熱關斷閾值?：165°C
- ?效率?：高達98%
6. 封裝與尺寸
- ?封裝類型?：QFN-FCMOD
- ?尺寸?：3.3mm × 4.5mm × 2mm
- ?引腳數?：9引腳
7. 設計與實現
- ?典型應用電路?：提供詳細的典型應用電路圖
- ?設計工具?：可使用WEBENCH? Power Designer進行自定義設計
- ?布局指南?：提供PCB布局建議，以優化性能和減少EMI
8. 文檔與支持
9. 安全與認證
- ?ESD等級?：HBM ±3000V，CDM ±1000V
- ?操作結溫范圍?：-40°C至125°C
10. 訂購信息
- ?樣品狀態?：ACTIVE，推薦用于新設計
- ?封裝選項?：QFN-FCMOD，RCJ9，3000單位/盤
11. 注意事項
- ?靜電放電（ESD）保護?：提醒用戶注意靜電放電對IC的潛在損害
- ?熱設計?：提供熱阻信息，幫助用戶進行熱設計
此總結涵蓋了TPSM84338數據表的主要內容和關鍵特性，為用戶提供了產品的全面概覽。
