TPSM86838 4.5V 至 28V 輸入、8A FCCM 模式、采用 HotRod QFN 封裝的同步降壓模塊數據手冊
TPSM8683x 是一款高效率、高電壓輸入、易于使用的同步降壓電源模塊。該器件集成了功率 MOSFET、屏蔽式電感器和基本型無源器件，從而最大限度地減小了設計尺寸。
該器件具有 4.5V 至 28V 的寬工作輸入電壓范圍，非常適合由 12V、19V、24V 電源總線供電的系統。TPSM8683x 支持高達 8A 的連續輸出電流，輸出電壓介于 0.6V 和 5.5V 之間。
*附件：TPSM8683x 4.5V 至 28V 輸入、8A 同步降壓電源模塊數據表.pdf
TPSM8683x 使用 DCAP3 控制模式提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持 MLCC 等低等效串聯電阻 （ESR） 輸出電容器。
TPSM86838 在輕負載期間以強制連續導通模式 （FCCM） 運行，可在所有負載條件下保持較低的輸出紋波。TPSM86837 在 Eco 模式下運行，以在輕負載下實現高效率。
TPSM8683x 提供完整的非鎖存 OV（欠壓）、UV（欠壓）、OC（過流）、OT（過熱）和 UVLO（欠壓鎖定）保護，并結合了電源正常指示器和輸出放電功能 特性。
TPSM8683x 采用 19 引腳 5.0mm × 5.5mm HotRod QFN 封裝，額定結溫范圍為 –40°C 至 150°C。
特性
- 4.5V 至 28V 輸入電壓范圍
- 0.6V 至 5.5V 輸出電壓范圍
- 8A 連續輸出電流能力
- 集成 MOSFET、電感器和基本無源器件
- 25°C 時為 0.6V ±1% 參考電壓
- D-CAP3? 控制模式，可實現快速瞬態響應
- TPSM86838 與 FCCM 配合使用，可實現具有較低輸出紋波的偽固定頻率
- TPSM86837 Eco-mode 可實現高輕載效率
- 通過 SS 電容器調節軟啟動時間
- 內置輸出放電功能
- 可選 800kHz 和 1200kHz 開關頻率
- 用于監控輸出電壓的電源正常指示器
- 支持高達 98% 的占空比作
- UV、OV、OT 和 UVLO 的非閉鎖保護
- –40°C 至 +150°C 工作結溫
- 19 引腳 5.0mm × 5.5mm QFN HotRod? 封裝
參數

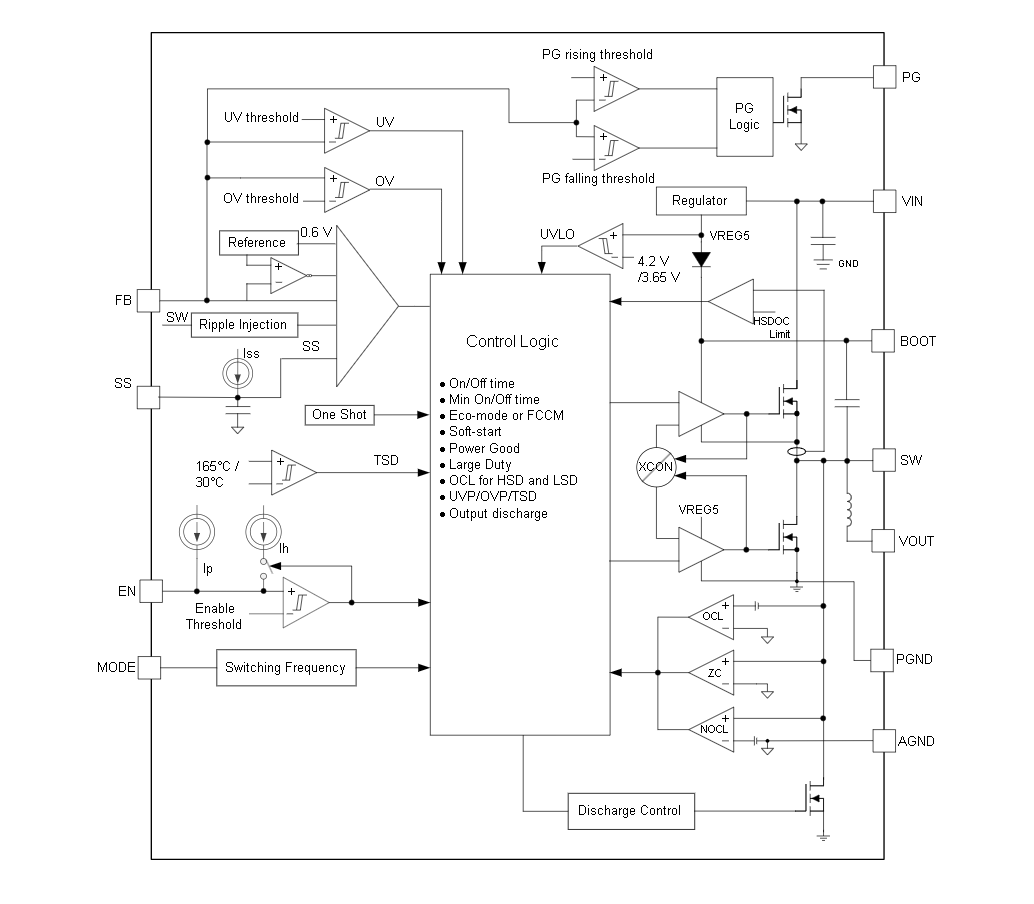

方框圖
一、產品概述
1. 基本特性
- ?輸入電壓范圍?：4.5V 至 28V
- ?輸出電壓范圍?：0.6V 至 5.5V
- ?最大輸出電流?：8A
- ?封裝形式?：19引腳5.0mm × 5.5mm QFN HotRod? 封裝
- ?控制模式?：D-CAP3? 控制模式，提供快速瞬態響應
- ?集成組件?：MOSFETs、電感器、基本無源元件
2. 主要功能
- ?兩種工作模式?：
- TPSM86838：FCCM模式，維持較低的輸出紋波
- TPSM86837：Eco-mode，提高輕載效率
- ?軟啟動時間可調?：通過SS引腳連接外部電容實現
- ?頻率選擇?：800kHz 和 1200kHz 可選
- ?功率良好指示?：PGOOD引腳監控輸出電壓
- ?全面保護?：過壓（OV）、欠壓（UV）、過流（OC）、過熱（OT）保護
二、應用領域
- ?工業應用?：醫療設備、工廠自動化與控制（IPC、機器人）、測試與測量、專業音視頻
- ?空間受限的POL?：12V、19V、24V 電源總線應用
三、詳細特性
1. 控制與操作
- ?D-CAP3? 控制模式?：無需外部補償，支持低ESR輸出電容器
- ?自適應導通時間控制?：維持偽固定頻率，提高系統穩定性
- ?模式選擇?：通過MODE引腳選擇800kHz或1200kHz開關頻率
2. 啟動與保護
- ?軟啟動?：內部固定軟啟動時間或通過SS引腳調整
- ?過流保護?：周期性過流和負過流保護
- ?過熱保護?：熱關斷功能，帶自動恢復
- ? 欠壓鎖定（UVLO） ?：非鎖定保護，帶遲滯
3. 可調性與靈活性
- ?輸出電壓可調?：通過反饋電阻分壓器設置
- ?使能控制?：EN引腳控制模塊開關
- ?軟啟動時間可調?：通過SS引腳連接的外部電容調整
四、應用與實施
1. 典型應用電路
- ?設計示例?：24V 輸入、1.8V 輸出、8A 輸出的參考設計
- ?組件選擇?：包括輸入/輸出電容器、反饋電阻等
- ?詳細設計步驟?：從輸出電壓設置、輸出濾波器選擇到輸入電容器選擇的詳細流程
2. 布局與熱設計
五、封裝與訂購信息
六、文檔與支持
- ?相關文檔?：包括數據手冊、應用指南等
- ?支持資源?：TI E2E? 支持論壇、WEBENCH? Power Designer工具等
七、其他信息
