概述
AD807可提供四種接收器功能：數據量化、信號電平檢測、時鐘恢復和數據重定時，適用于155 Mbps NRZ數據。該器件連同PIN二極管/前置放大器組合，可以用于高度集成、低成本、低功耗SONET OC-3或SDH STM-1光纖接收器。
數據表：*附件：AD807 155 Mbps、低功耗、后置放大器 時鐘和數據恢復IC技術手冊.pdf

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號電平檢測電路會予以提示。該閾值通過一個外部電阻設置。信號電平檢測電路的3 dB光學遲滯可防止信號電平檢測輸出顫振。

PLL具有經工廠調整的VCO中心頻率和頻率采集控制環路，二者配合可保證頻率采集無假鎖。這樣便無需依賴晶振或SAW濾波器等外部器件來協助頻率采集。

AD807利用兩個控制環路采集輸入數據的頻率和相位鎖定，無需外部控制。首先由頻率采集控制環路采集輸入數據的頻率，無需前同步碼便可采集到隨機或加擾數據的頻率鎖定。在鎖頻狀態，頻率誤差為0，鑒頻器無進一步影響。然后，相位采集控制環路開始工作，確保輸出相位跟蹤輸入相位。所用鑒相器已取得專利，幾乎可消除AD807整個器件的碼抖動。

VCO采用環形振蕩器結構以及低噪聲專利設計技術。抖動為2.0°（均方根）。正是采用完全差分信號結構，電源抑制比電路，以及使IC不受外來信號干擾的介質隔離工藝才得以實現低抖動特性。該器件可承受數百毫伏的電源噪聲，而抖動性能則不受影響。

環路阻尼由阻尼系數電容的值決定，用戶通過選擇該電容設置PLL的抖動峰值和采集時間。當阻尼系數為5或更大時，可輕松滿足CCITT G.958 A型抖動傳遞要求。

器件設計可保證在無輸入數據轉換時，時鐘輸出頻率的漂移小于20%。將阻尼系數電容CD短路，可使時鐘輸出頻率變?yōu)閂CO中心頻率。

AD807采用+5 V或–5.2 V單電源供電，功耗為140 mW。

特性

• 滿足CCITT G.958 STM-1再生器—A型要求
• 滿足Bellcore TR-NWT-000253 OC-3要求
• 155 Mbps 時鐘恢復和數據重定時
• 接受NRZ數據，無需前同步碼
• 鎖相環型時鐘恢復，無需晶振
• 量化器靈敏度：2 mV
• 輸出抖動：2.0°（均方根）
• 電平檢測范圍：2.0 mV至30 mV
• 單電源供電：+5 V或–5.2 V
• 低功耗：170 mW
• 10 KH ECL/PECL 兼容輸出
• 封裝：16引腳窄體150 Mil SOIC

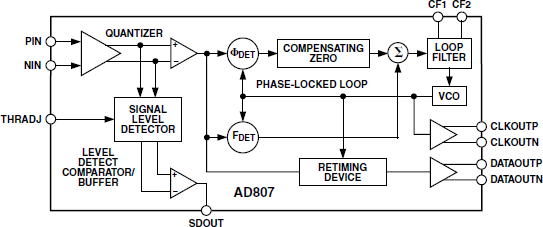

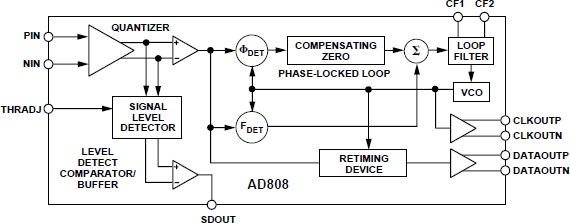

框圖

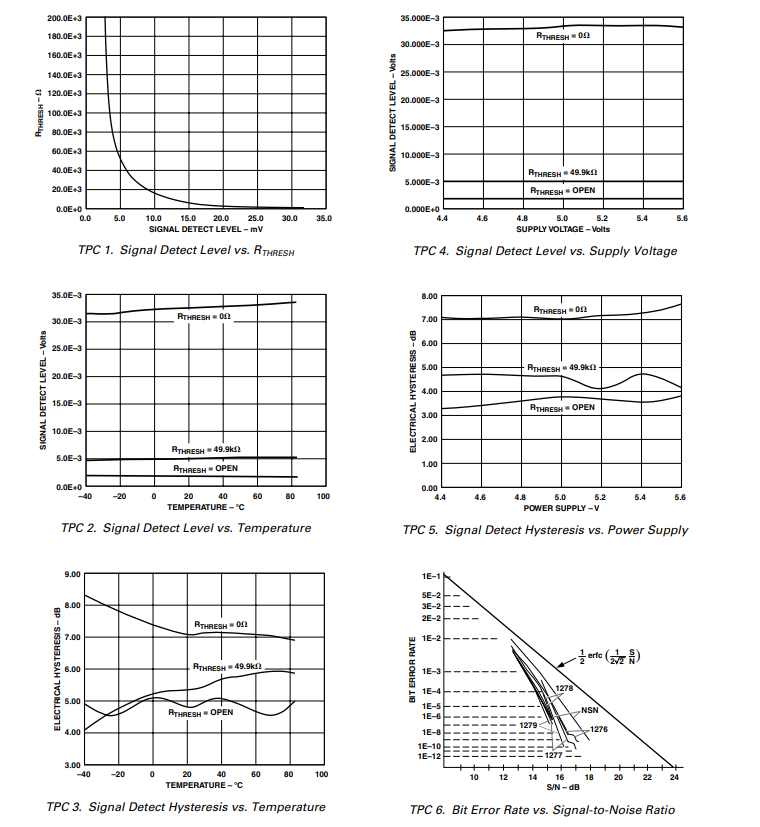

ad 807–典型性能特征

應用

低成本 155 Mbps 光纖接收器

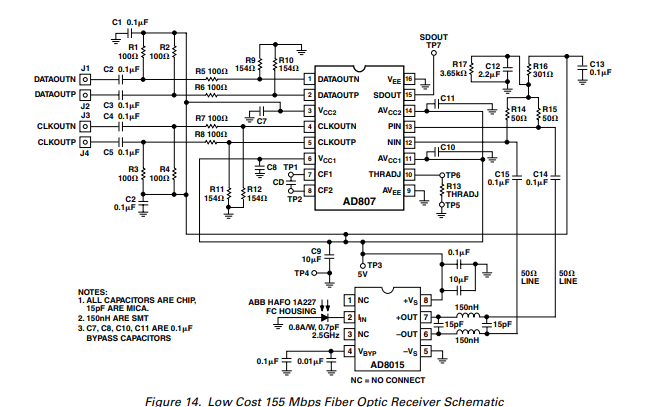

AD807 和 AD8015 可組合使用，構成完整的 155 Mbps 光纖接收器（包括量化器、時鐘恢復和跨阻放大器），如圖 14 所示。

光電二極管（PIN）連接到一個單模 1300 nm 激光源。PIN 二極管具有 3.3 V 反向偏壓，響應度為 0.7 μA/μW，電容為 2.5 pF。

AD8015 的輸出（P_OUT 和 N_OUT）驅動一個 50 Ω 差分恒阻抗低通濾波器，該濾波器的 3 dB 截止頻率為 100 MHz。低通濾波器的輸出通過交流耦合連接到 AD807 的輸入端（PIN 和 NIN）。AD807 的鎖相環（PLL）阻尼因子設計為在 7 μs 時達到 0.22 μF 電容。
