TPS3813-Q1 監控電路提供電路初始化和時序監控，主要用于 DSP 和基于處理器的系統。

在上電期間，當電源電壓 （V DD 系列 ） 變得高于 1.1 V。此后，監控電路監控 VDD 系列并保持 RESET 引腳有效，只要 VDD 系列保持在閾值電壓 （V 它 ).
*附件：tps3813-q1.pdf

內部定時器延遲輸出返回到非活動 （高電平） 狀態，以確保系統正確復位。延遲時間 t d = 25 ms（典型值），在 V 之后開始DD 系列已升至閾值電壓 （V 它 ).當電源電壓降至閾值電壓 （V 它 ），則輸出將再次變為活動（低電平）。無需外部組件。該系列的所有器件都具有固定檢測閾值電壓 （V 它 ） 由內部分壓器設置。

對于安全關鍵型應用，TPS3813-Q1 系列器件集成了具有可編程延遲和窗口比率的窗口看門狗?？梢酝ㄟ^將 WDT 引腳連接到 GND 或 V 來設置看門狗超時的上限DD 系列或使用外部電容器。下限以及窗口比率是通過將 WDR 引腳連接到 GND 或 V 來設置的 DD 系列 .如果看門狗服務不正確，RESET 引腳將斷言對微控制器的 reset。

該產品系列設計用于 2.5 V、3 V、3.3 V 和 5 V 的電源電壓。這些器件采用 6 引腳 SOT-23 封裝。該器件的額定工作溫度范圍為 –40°C 至 125°C。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C4B
• 具有可編程延遲和窗口比率的窗口看門狗
• 6 引腳 SOT-23 封裝
• 電源電流為 9 μA（典型值）
• 具有 25 ms 固定延遲時間的上電復位發生器
• 精密電源電壓監視器 （V 它 ）： 2.5 V、3 V、3.3 V、5 V
• 開漏復位輸出

參數

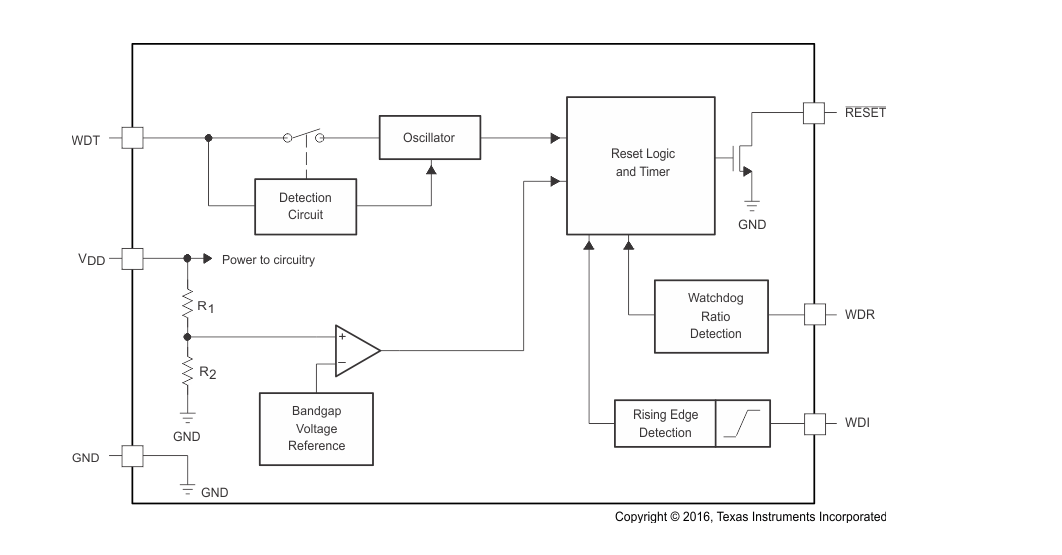

方框圖

1. 產品概述

TPS3813-Q1 是一款專為汽車應用設計的處理器監控電路，符合AEC-Q100標準，適用于DSP和處理器基系統，提供電路初始化和時序監控功能。該產品集成了窗口看門狗定時器，具有可編程延遲和窗口比率特性。

2. 主要特性

• ?AEC-Q100 認證?：適用于汽車級應用，溫度范圍為-40°C至+125°C。
• ?窗口看門狗?：具有可編程延遲和窗口比率，提高系統可靠性。
• ?固定延遲復位?：電源上電復位延遲時間為25ms（典型值）。
• ?精密電源電壓監控?：提供2.5V、3V、3.3V和5V的固定閾值電壓選項。
• ?低靜態電流?：典型值為9μA，適合電池供電應用。
• ?6引腳SOT-23封裝?：小型封裝，便于PCB布局。

3. 引腳配置與功能

• ?WDI?：看門狗定時器輸入，必須始終驅動，不能懸空。
• ?GND?：接地引腳。
• ?WDT?：可編程看門狗延遲輸入。
• ?VDD?：供電電壓和監控輸入。
• ?WDR?：可選看門狗窗口比率輸入，必須連接到VDD或GND，不能懸空。
• ?RESET?：開漏復位輸出。

4. 電氣特性

• ?供電電壓范圍?：2V至6V。
• ?閾值電壓準確性?：根據具體型號而定，如TPS3813K33-Q1為2.87V至2.93V。
• ?復位延遲時間?：固定為25ms（典型值）。
• ?看門狗超時時間?：可編程，范圍從幾百毫秒到幾秒。
• ?低電平輸出電壓?：在VDD為2V至6V時，低電平輸出電壓為0.2V至0.4V。

5. 功能描述

• ?電源監控?：監控VDD電壓，當電壓低于閾值電壓時，RESET引腳輸出低電平。
• ?復位延遲?：在VDD電壓上升超過閾值電壓后，RESET引腳保持低電平狀態一段時間（25ms），以確保系統正確復位。
• ?窗口看門狗?：通過WDI引腳接收定時信號，如果信號未在規定時間內接收，則RESET引腳輸出低電平。窗口比率由WDR引腳設置，定義了看門狗定時器窗口的下限。

6. 典型應用

• ?車載充電器?：監控電源狀態，確保安全充電。
• ?駕駛員監控系統?：通過復位和看門狗功能提高系統可靠性。
• ?數字駕駛艙處理單元?：防止系統崩潰，提高用戶體驗。

7. 設計注意事項

• ?WDI引腳驅動?：必須始終為WDI引腳提供驅動信號，以避免復位輸出。
• ?去耦電容?：建議在VDD引腳附近放置0.1μF至1μF的旁路電容，以減少噪聲干擾。
• ?看門狗配置?：根據系統需求合理配置WDT和WDR引腳，以設置合適的看門狗超時時間和窗口比率。
• ?復位電路設計?：RESET引腳為開漏輸出，需要外部上拉電阻才能產生高電平信號。
