所謂熱插拔就是帶電插拔連接線，比如插拔U盤插拔屏線等。大家經常聽說當某人自己給筆記本換屏的時候沒有拔電池導致主板和屏雙雙燒毀，為什么會這樣呢？其實很簡單我們用下面的例子來解釋一下。

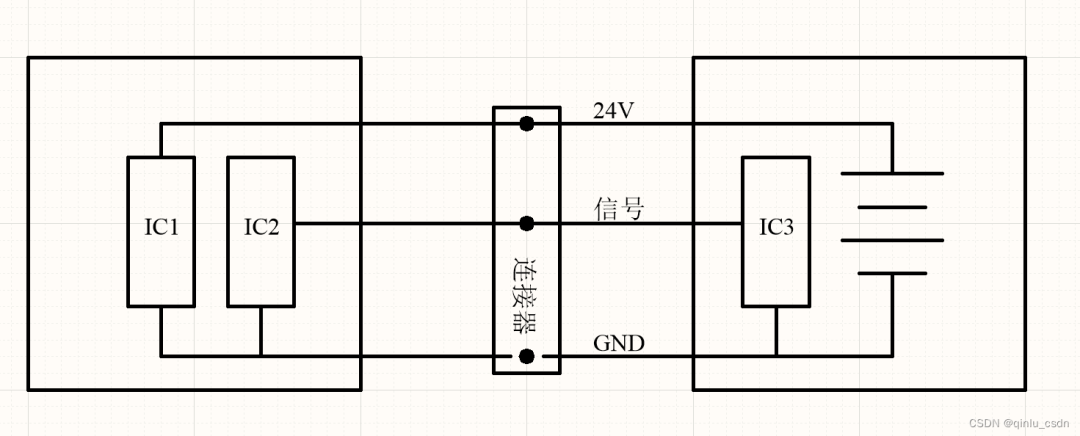

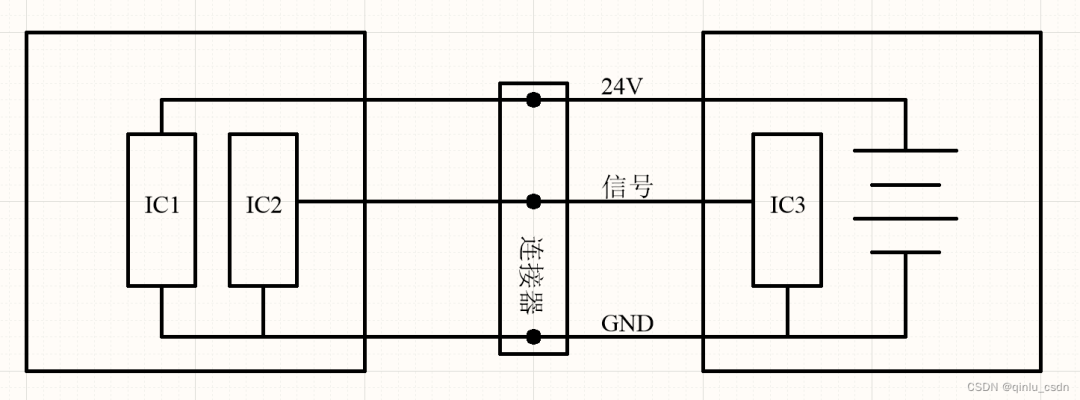

假設有這么一個場景，右邊的電路板給左邊電路板供電的同時和其通信。如果在正常工作的時候去插拔連接器會發生什么呢？因為插拔連接器的時候免不了會發生歪斜，這樣就造成了三根連接線不會同時斷開或者接通。

如果發生這樣的狀況，GND沒有被接通會發生什么呢？要解決這個問題我們需要分析一下電流流動路線。

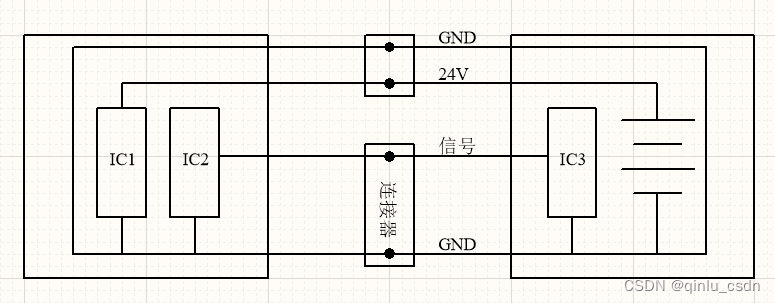

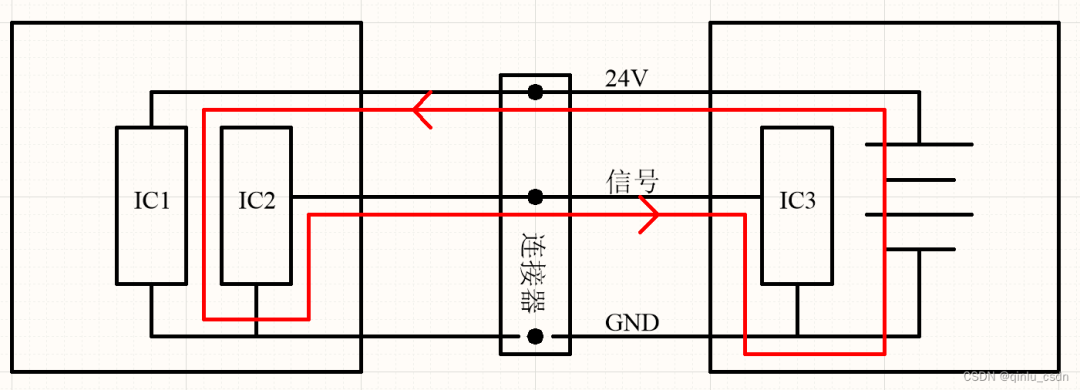

由于GND連接線被切斷，電流就會通過信號線完成閉環，這樣一來IC2和IC3就有被燒毀的可能，這取決于電流大小以及IC2和IC3是否具備浪涌防護。若要規避這個問題最好的解決辦法是使用兩個不同的連接器分別來連接電源和信號（信號連接器也需要GND），當然了兩個連接器不可以同時插拔否則就等同于使用一個連接器。

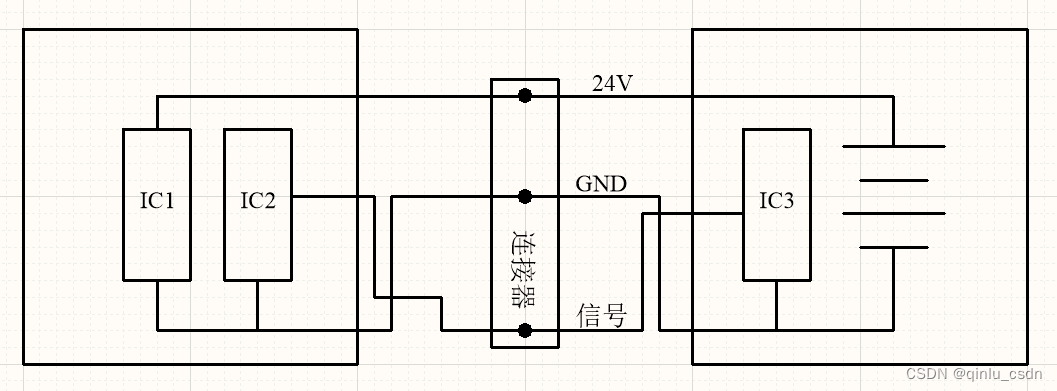

如果沒有條件使用多個連接器那么需要將GND放在電源和信號之間，這樣無論連接器怎么歪斜都不會造成GND最后一個接通。

當然還可以使用特制連接器，使得GND的插針比別的插針要長比如USB接口的處理方法。如果你還不放心可以在信號線和GND之間使用TVS防護器件。

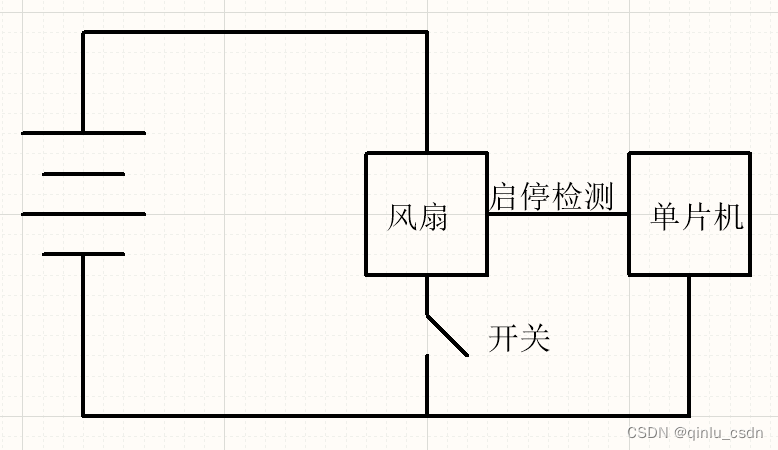

熱插拔屬于GND未正常連接造成的電路損壞，這樣的情況還有很多比如一個簡單的風扇開關控制電路。

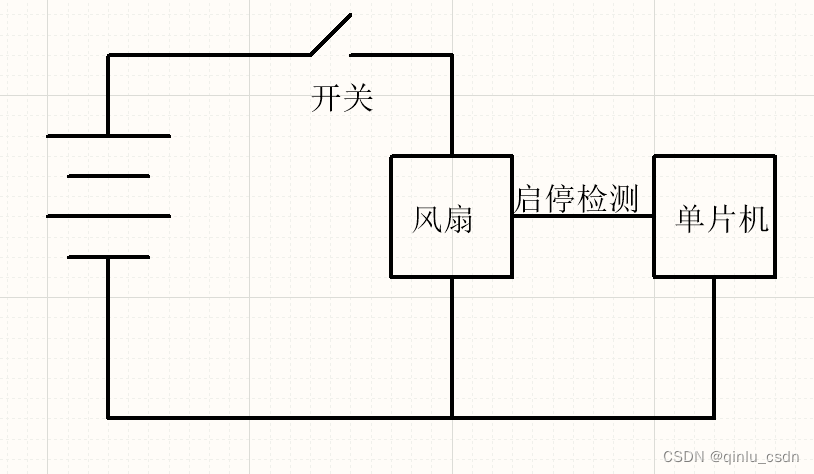

這是我剛畢業的時候設計的電路，測試的時候發現啟停檢測總是檢測異常，后來發現啟停檢測IO被燒毀了。這是因為當開關斷開的時候有電流從啟停檢測流經單片機完成閉環造成單片機損壞。解決這個問題當然也非常簡單，把開關放在高邊側就好了。

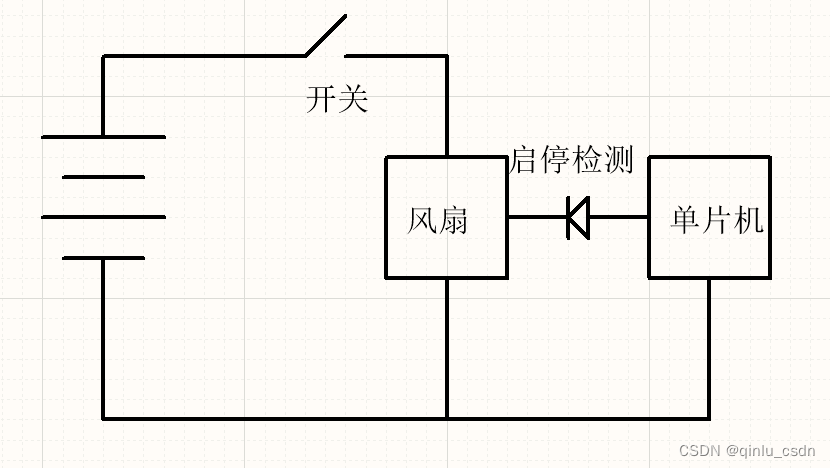

如果我們對風扇內部電路結構不了解的話最好在啟停檢測線路上做適當的防護。
