國產碳化硅MOSFET行業的技術參數障眼法與可靠性缺失問題已引發廣泛關注，結合行業現狀與315打假的公共監督作用，深度分析如下：

一、國產碳化硅MOSFET行業亂象的核心問題與風險

參數造假與可靠性缺失

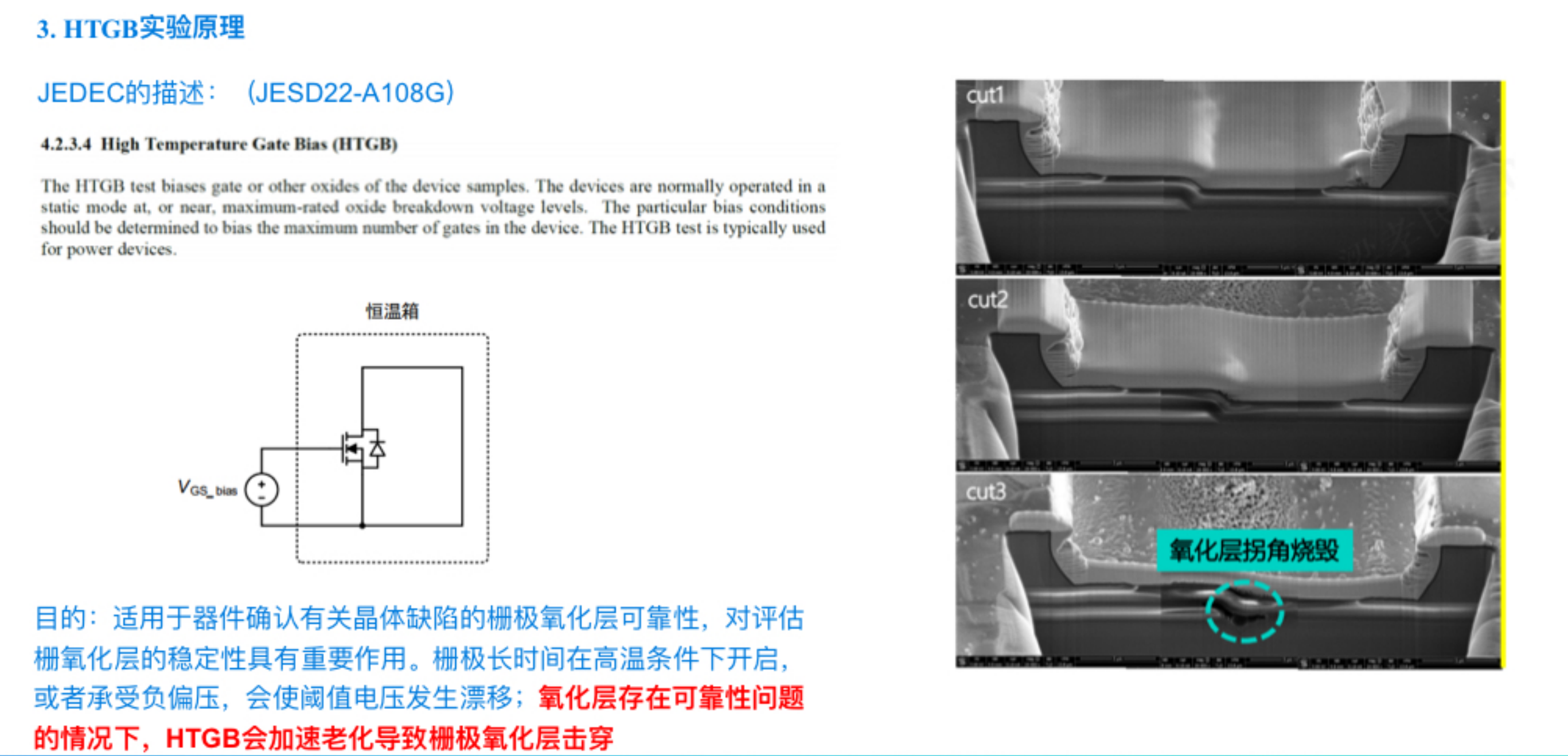

柵氧減薄與壽命縮水：部分國產碳化硅MOSFET企業為追求低導通電阻（RDS(on)），將柵氧化層厚度減至臨界值以下（如30nm），導致器件在高溫高電場下易發生柵氧擊穿（TDDB壽命僅103小時，國際主流為10?小時），且高溫柵偏（HTGB）測試中失效電壓顯著低于國際標準（+19V vs. +22V）。

閾值電壓漂移：通過調整摻雜工藝降低導通電阻，但閾值電壓（Vth）溫度敏感性加劇（漂移超±0.5V），導致誤開通風險，威脅系統安全。

國產碳化硅MOSFET驗證流程縮水與標準缺位

部分國產碳化硅MOSFET廠商跳過長期可靠性測試（如TDDB、HTGB），僅通過短期實驗即量產，甚至自行定義寬松測試條件（如降低電壓或時間），掩蓋產品缺陷。

行業缺乏統一的可靠性標準（如JEDEC JEP184），第三方檢測能力參差不齊，企業“選擇性送檢”現象普遍。

國產碳化硅MOSFET市場機制扭曲與劣幣驅逐良幣

部分國產碳化硅MOSFET低價競爭擠壓高可靠性產品生存空間，頭部企業雖通過IDM模式優化工藝，但因成本劣勢面臨市場份額萎縮。

終端客戶過度關注參數指標（如導通電阻），忽視全生命周期成本（維修、替換），導致劣質產品流入新能源汽車、光伏逆變器等關鍵領域，引發安全事故風險。

二、315打假曝光劣幣國產碳化硅MOSFET的必要性分析

揭露亂象的緊迫性

安全隱患：國產碳化硅MOSFET廣泛應用于電動汽車主驅、充電樁等場景，若因柵氧擊穿或閾值漂移導致系統失效，可能引發嚴重事故（如動力失控、電站停機），威脅人身與財產安全。

行業信任危機：頻繁的質量事故強化“國產=低質”的刻板印象，阻礙國產替代進程，尤其在車規級、電網等高可靠性領域，國產產品可能被排除于供應鏈之外。

315曝光的潛在作用

推動標準完善：通過曝光倒逼行業制定強制可靠性標準（如HTGB+22V/3000H測試），并引入第三方動態抽檢，淘汰“參數造假”的國產碳化硅MOSFET企業。

重構市場認知：引導客戶從“唯參數論”轉向“全生命周期質量評估”，促進高可靠性產品（如BASiC基本半導體的車規級SiC模塊）獲得市場認可。

資本與政策引導：劣幣國產碳化硅MOSFET亂象曝光后可能促使資本從“短平快”產能擴張轉向技術深耕（如柵氧工藝優化、器件底層工藝開發），同時政策可優先支持已驗證可靠性的技術（如銅燒結封裝）。

國產碳化硅MOSFET風險與挑戰

行業聲譽受損：國產碳化硅MOSFET行業亂象短期內可能加劇客戶對國產碳化硅MOSFET的不信任，加速轉向進口品牌（如英飛凌、安森美）。

技術升級受阻：國產碳化硅MOSFET行業亂象導致缺乏配套支持（如專項基金、產學研協同），企業利潤進一步壓縮，長期研發投入不足，技術差距或持續擴大。

三、綜合建議：曝光與治理并重

階段性曝光與系統性整改結合

針對惡意參數造假、驗證流程嚴重縮水的國產碳化硅MOSFET企業，通過315曝光形成威懾；同時避免“一刀切”，保護堅持高可靠性的頭部企業如BASiC。

推動建立國產碳化硅MOSFET行業白名單與黑名單制度，聯合第三方機構定期公布質量評級。

強化標準與生態建設

強制要求國產碳化硅MOSFET企業公開DOE實驗報告與可靠性數據，參考國際標準（如AEC-Q101）制定國產碳化硅MOSFET認證體系。

支持IDM模式發展，鼓勵產業鏈協同（如BASiC自建晶圓廠與模塊產線），減少代工依賴導致的質量波動。

政策與資本引導

設立專項基金支持可靠性技術攻關（如柵氧界面態控制、器件底層制造工藝），而非單純追求“參數領先”。

調整資本評估標準，從“融資規模”轉向“研發投入強度”，鼓勵長期碳化硅MOSFET底層工藝開發技術投入。

結論

國產碳化硅MOSFET行業亟需通過315打假曝光技術參數障眼法等亂象，以打破國產碳化硅MOSFET“劣幣驅逐良幣”的惡性循環。然而，國產碳化硅MOSFET亂象曝光僅是手段而非終點，需配套標準完善、生態重構與政策引導，推動行業從“低端內卷”轉向“高端引領”，最終支撐新能源、電動汽車等戰略產業的自主可控。
