EL7155系列高性能引腳驅動器應用筆記
簡介
EL7155 高性能引腳驅動器具有 3 態，適用于許多 ATE 和電平轉換應用。這 3.5A 峰值驅動能力使該器件成為驅動高電容負載時的絕佳選擇。輸出引腳 OUTH 和 OUTL 分別連接到輸入引腳 VH 和 V L ，具體取決于 IN 引腳的狀態。其中一個輸出引腳始終處于三態，除非 OE 引腳為低電平，在這種情況下，兩個輸出都處于三態模式。輸出 FET 與電源的隔離使 VH 和 VL 能夠獨立設置，從而實現電平轉換。與現有的 pin 驅動器相比，此 pin driver 的性能有所提高。它經過專門設計，可在開關元件上低至 0V 的電壓下工作，同時保持良好的速度和導通電阻特性。EL7155 采用 8 Ld SOIC 封裝，額定工作溫度范圍為 -40°C 至 +85°C。
數據表：*附件：EL7155系列高性能引腳驅動器應用筆記.pdf
特性
- 時鐘速度高達 40MHz
- 2000pF C
負載時為 15ns tr/tf - 0.5ns 上升和下降時間不匹配
- 0.5ns t
ON-t~~OFF屬性延遲失配 - 3.5pF 典型輸入電容
- 3.5A 峰值驅動
- 3.5Ω 的低導通電阻
- 高電容驅動能力
- 工作電壓范圍為 4.5V 至 16.5V
- 無鉛（符合 RoHS 標準）
應用
- ATE/老化測試儀
- 電平轉換
- IGBT 驅動器
- CCD 驅動器
引腳功能圖

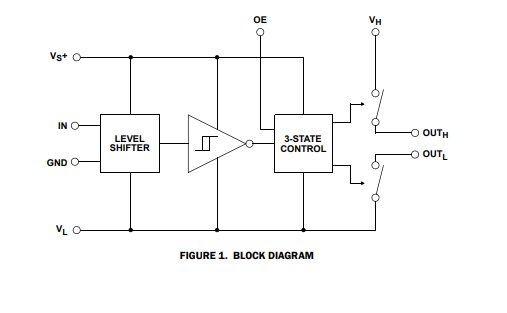

功能框圖

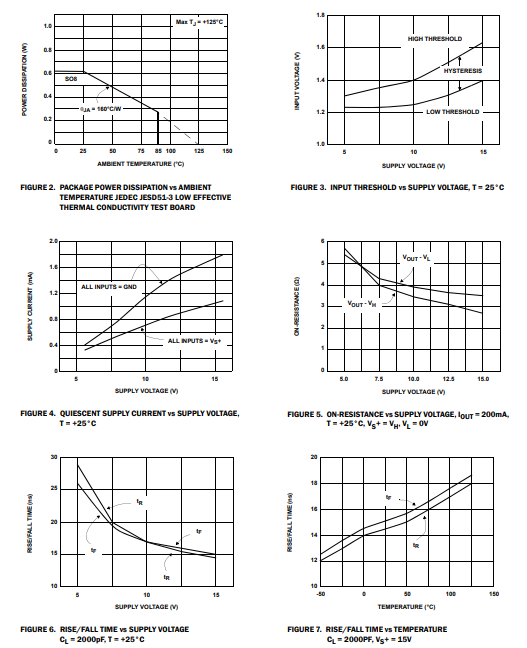

典型性能曲線
