概述
EL7457 是一款高速、非反相、四通道 CMOS 驅動器。它能夠以高達 40MHz 的時鐘速率運行，具有 2A 峰值驅動能力和僅 3Ω 的標稱導通電阻。EL7457 非常適合驅動高電容負載，例如 CCD 應用中的存儲和垂直時鐘。它還非常適合 ATE 引腳驅動、電平轉換和時鐘驅動應用。EL7457 能夠使用單電源或雙電源供電，同時使用接地參考輸入。每個輸出都可以切換到高 （V H ） 或低 （V L ） 電源引腳，具體取決于相關的輸入引腳。輸入兼容 3V 和 5V CMOS 和 TTL 邏輯。輸出使能 （OE） 引腳可用于將輸出置于高阻抗狀態。這在 CCD 應用中特別有用，因為在 CCD 應用中，驅動程序應在斷電期間禁用。EL7457 還具有非常快的上升和下降時間，匹配時間在 1ns 以內。上升沿和下降沿之間的傳播延遲也匹配在 2ns 以內。EL7457 提供 16 引腳 QSOP、16 引腳 SO （0. 150“） 和 16 引腳 QFN 封裝。所有產品均指定在 -40°C 至 +85°C 的整個溫度范圍內工作。
數據表：*附件：EL7457系列40MHz非反相四通道CMOS驅動器應用筆記.pdf

特性

• 時鐘速度高達 40MHz
• 4 通道
• 1000pF C負載時 12ns t R /tF
• 1ns 上升和下降時間匹配
• 1.5ns prop 延遲匹配
• 低靜態電流 - <1mA
• 快速輸出使能功能 - 12ns
• 寬輸出電壓范圍
• 8V ≥V L ≥ -5V
• -2V ≤ VH ≤ 16.5V
• 2A 峰值驅動
• 3Ω 導通電阻
• 輸入電平轉換器
• TTL/CMOS 輸入兼容
• 無鉛（符合 RoHS 標準）

應用

• CCD 驅動器
• 數碼相機
• 引腳驅動器
• 時鐘/線路驅動器
• 超聲換能器驅動器
• 超聲波和射頻發生器
• 電平轉換

使用EL7457時，使用足夠的電源旁路非常重要。EL7457開發的高開關電流要求在正負電源上使用旁路電容。建議將4.7uF鉭電容與0.1uF低電感陶瓷MLC電容并聯使用。這些引腳應盡可能靠近電源引腳。還建議VH和VL引腳具有一定程度的旁路，尤其是在EL7457驅動高容性負載的情況下。

引腳圖

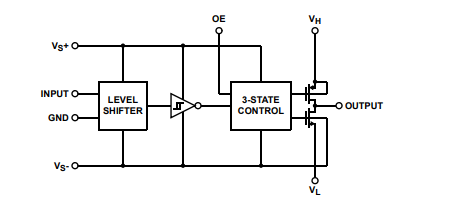

框圖
