COS13487E是+5V供電、半雙工、具有±15kV ESD保護的RS-485兼容收發器，包含一路驅動器和一路接收器。COS13487E具有熱插拔功能，可以消除上電或熱插入時總線上的故障瞬變信號。

COS13487E具有專有的自動選向控制功能。這種結構使其非常適合多種應用，比如：隔離的RS-485端口(這種情況下，驅動器輸入用于連接驅動器使能信號，以便驅動差分總線如下圖1所示) ，儀器儀表，工業控制，電表，工業馬達驅動，自動化控制系統等終端場景。COS13487E具有低擺率驅動器，能夠減小EMI和不恰當的電纜端接所引起的反射，實現高達500kbps的無差錯數據傳輸。

產品特點

? 自動選向控制功能在傳輸過程中可自動使能驅動器

? 用于電信設備的熱插拔

? 增強的擺率限制功能有助于實現無差錯數據傳輸(COS13487E)

? 高速器件(COS13488E)允許高達16Mbps的傳輸速率

? 為RS-485 I/O引腳提供±15kV人體模型的增強型ESD保護

? 具有1/4單位負載，允許多達128個收發器掛接在一個總線上

? 工作溫度范圍：-40°C 至 125°C

? 8引腳SOP封裝

典型應用

下圖典型應用電路是采用 COS13487E/13488E 實現的隔離型RS-485接口，收發器與控制電路采用不同的供電電源。COS13487E/13488E具有自動收發控制功能，可節省外部隔離器，允許更高的切換速率，無觸點抖動，提供更高的可靠性和更好的電氣隔離。COS13487E/13488E只需兩個光耦即可實現收發器的電氣隔離。

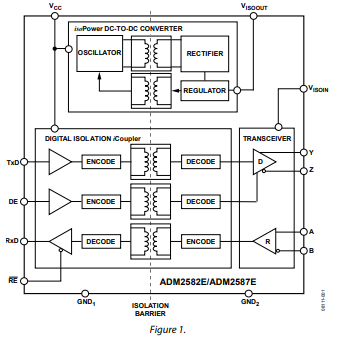

圖1、隔離RS485接口
