概述
ADM2495E/ADM2495E-1 是 5.7kVRMS 信號隔離 RS-485 收發器，在 RS-485 A 和 B 引腳上具有 ±60V 故障保護。這些設備專為平衡傳輸線而設計，符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E)。該套件可通過符合 EN 55032 B 類標準的輻射發射測試，并在帶有高頻去耦電容器的 2 層印刷電路板 (PCB) 上有余量。隔離屏障為 IEC 61000-4-x 系統級電磁兼容性 (EMC) 標準提供了強大的系統級免疫力。在整個使用壽命期間，該套件適用于需要針對工作電壓 1060VRMS 和 1500VDC 而進行加強絕緣的應用。該套件可防止 RS-485 接口 A 和 B 引腳上 ±4kV 接觸 IEC 61000-4-2 和 ±15kV 人體模型 (HBM) 靜電放電 (ESD) 事件，以及跨屏障的 ±8kV 接觸 IEC 61000-4-2 ESD，而不會發生閂鎖或損壞。
數據表：*附件：ADM2495E ADM2495E-1隔離式半雙工 RS-485 收發器，帶故障保護功能技術手冊.pdf

ADM2495E/ADM2495E-1 在 RS-485 A 和 B 引腳上具有過壓保護功能，可承受收發器側 GND2 高達 ±60V 直流或交流峰值。這可以提供強大的保護，防止瞬變和意外連接到±12V 和±24V 電源。對于具有較大接地偏移和長電纜運行的應用，該器件的共模范圍擴展至±25V。

ADM2495E/ADM2495E-1 是半雙工收發器。ADM2495E 具有較低的壓擺率，速度為 250kbps，可在長電纜上運行，且輻射較低。ADM2495E-1 具有高達 20Mbps 的數據速率，可實現最大數據傳輸。當使用 V^DD2^ 電源上的 5V 供電時，高差分輸出電壓使這些設備適用于 PROFIBUS~?~ 節點。VDD1 主電源和 VDD2 隔離電源均支持寬范圍電壓（分別為 1.7V 至 5.5V 和 3.0V 至 5.5V）。ADM2495E/ADM2495E-1 采用行業標準 16 引線、寬體、標準 SOIC_W 封裝，爬電距離和電氣間隙為 8.1 毫米。

應用

• 太陽能反相器
• 電氣測試和測量
• 供暖、通風和空調 (HVAC) 網絡
• 工業現場總線
• 樓宇自動化

特性

• 5.7kVRMS 隔離式半雙工 RS-485/RS-422 收發器
• RS-485 A 和 B 引腳上的 ±60V 故障保護
• 封裝在 2 層 PCB 上，符合 EN 55032 B 級輻射發射要求
• RS-485 A 和 B 總線引腳上的強大保護
  • ≥ ±4kV IEC 61000-4-2 靜電放電
  • ±10kV 人體模型靜電放電
  • ≥ ±4kV IEC 61000-4-4 EFT
• 擴展±25V 共模范圍
• 兩種速度選擇
  • ADM2495E - 低速 250kbps，用于 EMI 控制
  • ADM2495E-1 - 高速 20Mbps 數據速率
• 靈活的電源輸入
  • 初級 VDD1 電源電壓為 1.7V 至 5.5V
  • 隔離 VDD2 電源電壓為 3.0V 至 5.5V
• PROFIBUS 兼容 5V VDD2
• 寬工作溫度范圍：?40°C 至 +125°C
• 高共模瞬變抗擾度：250kV/μs
• 短路、開路和輸入懸空接收器失效安全
• 支持 >224 個總線節點（接收器輸入阻抗為 112kΩ）
• 全面支持熱插拔控制器（無毛刺上電/關斷）
• 安全和監管審批
  • IEC 60747-17（待定）
    • 增強型 VIORM = 1500V峰值
  • UL 1577（申請中）
    • V ISO = 5700VRMS 持續 1 分鐘
  • IEC/EN/CSA 62368-1（待定）
  • IEC/EN/CSA 61010-1（待定）
  • IEC/CSA 60601-1（待定）
  • GB 4943.1（待定）
• 符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 標準
• 16 引腳寬體標準 SOIC_W 封裝，標準引腳排列具有 8.1 毫米爬電距離和間隙

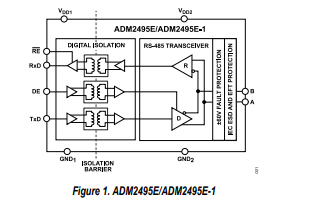

框圖

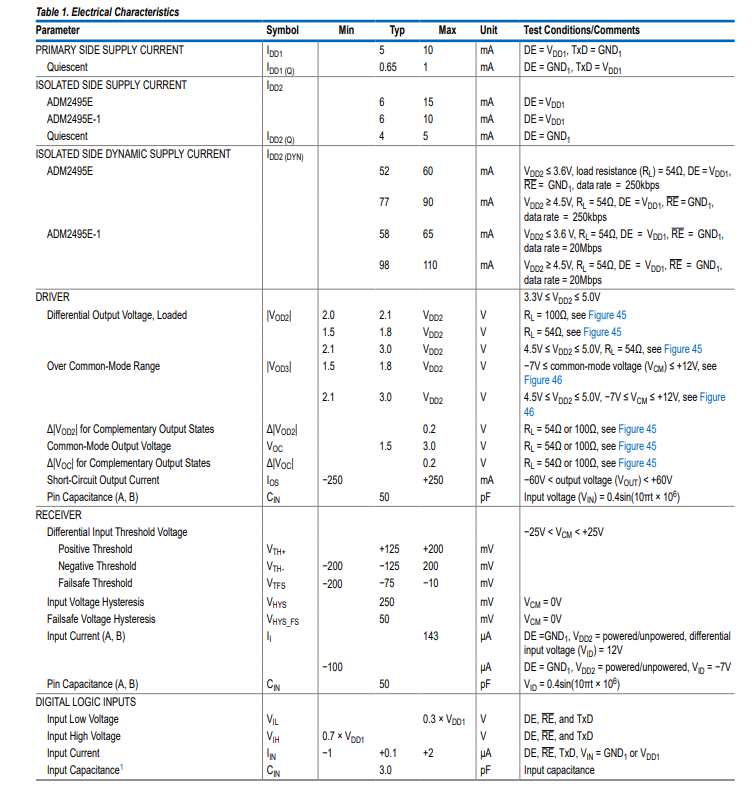

電氣規格

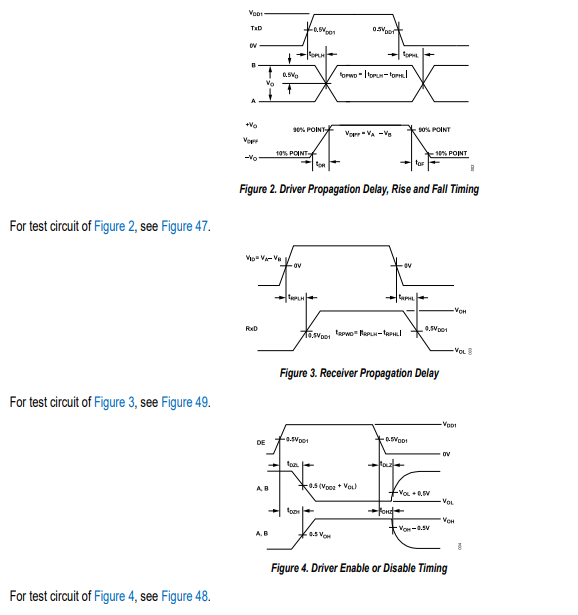

時序圖

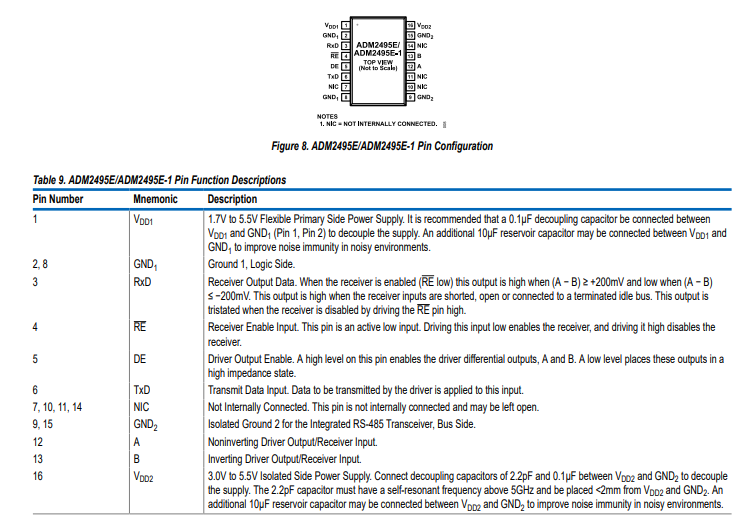

引腳配置描述

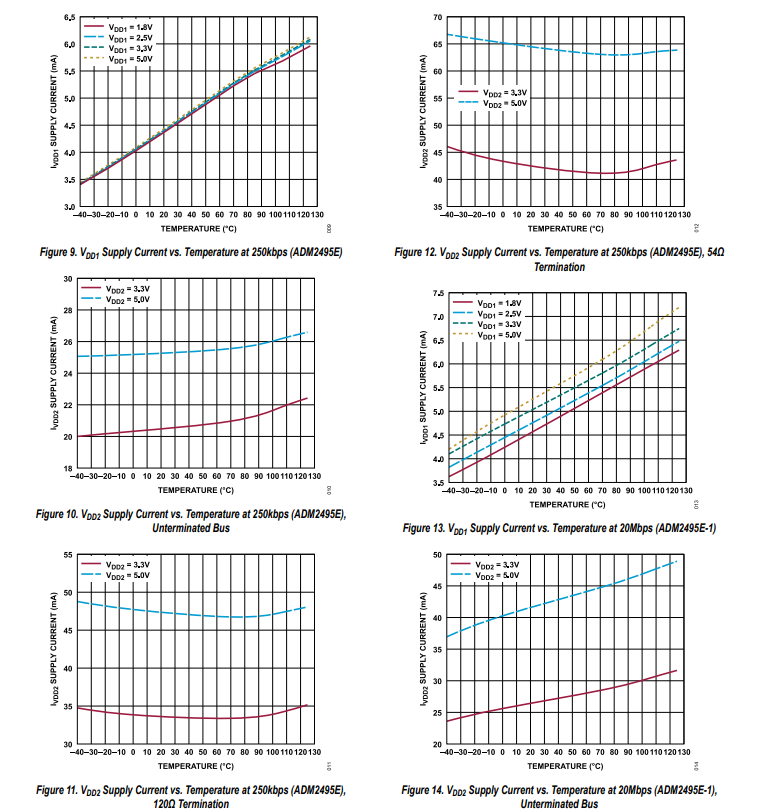

典型性能特征

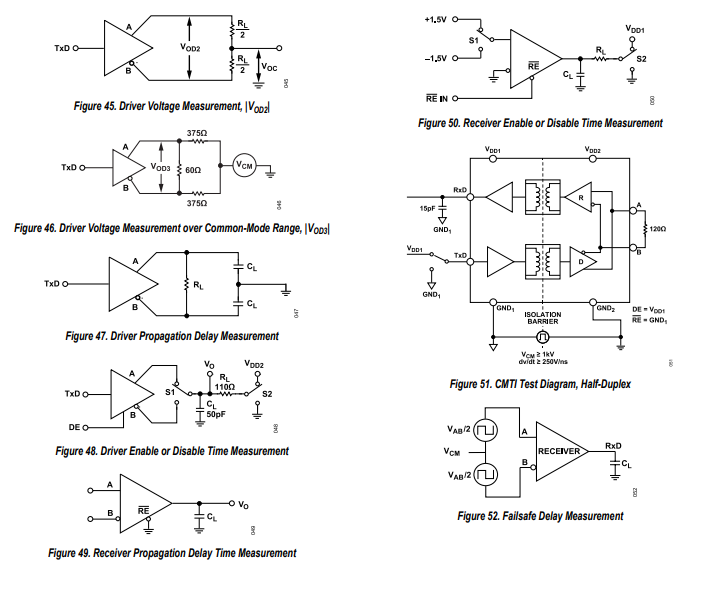

測試電路

工作原理

堅固型低功耗數字隔離器

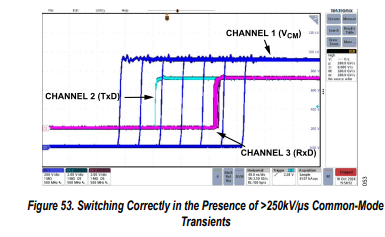

ADM2495E/ADM2495E - 1 采用低功耗數字隔離器模塊，將設備的初級側和次級側進行電氣隔離。共面變壓器采用開關鍵控（OOK）調制方案，在最大限度減少數據傳輸過程中輻射發射的同時，實現跨隔離柵的高頻數據傳輸。這種架構提供了強大的數字隔離功能，可抵御高達250V/ns的共模瞬變，覆蓋設備的整個溫度和電源范圍。圖53展示了在不同RX輸入輸出切換時間下，重復共模瞬變的測試結果。從低到高的切換時間變化很小，傳播延遲無誤差，體現了該設備強大的共模瞬變抗擾度（CMTI）性能。

數字隔離器電路具有靈活的VDD1電源，輸入電壓范圍為1.7V至5.5V。這使得它能夠與使用1.8V、2.5V、3.3V或5V電源電壓的邏輯器件直接通信，如通用異步收發器（UART）、專用集成電路（ASIC）和微控制器。

強大的±60V故障保護

ADM2495E/ADM2495E - 1集成了經過改進的故障容限RS - 485/RS - 422收發器，無需使用昂貴的外部保護器件，即可消除過壓故障導致的現場故障。A和B引腳上±60V的故障容限可保護收發器免受現場誤接線或電纜故障的影響，適用于常見的工業24V或48V電源，也可應對電纜中可能出現的故障。

ADM2495E/ADM2495E - 1的±60V故障容限通過采用高性能BiCMOS集成電路技術實現。該技術的高擊穿電壓可在通電和高阻抗條件下提供保護。驅動器輸出采用漸進式折返電流限制設計，既能防止過壓故障，又能保證高電流輸出驅動。

ADM2495E/ADM2495E - 1的高電壓額定值使其能夠在使用外部保護組件的情況下，與更高電壓的RS - 485收發器配合使用。與低電壓RS - 485收發器相比，ADM2495E/ADM2495E - 1允許使用具有更高擊穿電壓的外部保護器件，從而避免與大數據傳輸速率下的大共模電壓產生干擾。

高驅動差分輸出電壓

ADM2495E/ADM2495E - 1采用專有發射器架構，具有低驅動器輸出阻抗，可提高驅動器差分輸出電壓。在設備長電纜運行時，這種架構尤為實用。在這些應用中，傳輸線的直流電阻占主導地位，增加的差分電壓可提高噪聲裕度，支持更長電纜長度的傳輸。此外，當作為5V收發器（VDD2 > 4.5V）運行時，ADM2495E/ADM2495E - 1可在PROFIBUS要求的情況下，提供至少2.1V的最小差分輸出電壓。

IEC61000 - 4 - 2靜電放電保護

靜電放電（ESD）是不同電位的物體之間由于接觸或電場感應而產生的靜電突然轉移現象。ESD的特點是在短時間內出現高電流。IEC 61000 - 4 - 2測試的主要目的是確定系統在運行過程中對外部ESD事件的抗擾度。IEC 61000 - 4 - 2規定了兩種測試方法：接觸放電和空氣放電。接觸放電是將放電槍與被測設備（EUT）直接接觸進行放電。空氣放電測試時，將放電槍移向EUT，直至在空氣間隙中發生放電。放電槍的放電次數和位置會影響測試結果。空氣放電測試更能準確反映實際ESD事件，但不具有可重復性。因此，接觸放電是首選測試方法。測試期間，數據端口至少要承受10次正放電和10次負放電。放電電壓取決于系統和環境。圖54展示了8kV接觸放電電流波形，其符合IEC 61000 - 4 - 2標準。一些關鍵參數包括上升時間小于1ns，脈沖寬度約為60ns。
