概述
ADM2895E/ADM2895E-1 是 5.7kVRMS 信號和電源隔離 RS-485 收發器，在 RS-485 A 和 B 引腳上具有 ±60V 故障保護。這些設備專為平衡傳輸線而設計，符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E)。該套件可通過符合 EN 55032 B 類標準的輻射發射測試，在帶有高頻去耦電容器的雙層印刷電路板 (PCB) 上留有余量，并在隔離的電源和接地引腳上帶有兩個小型外部 0402 鐵氧體。該設備具有集成的低電磁干擾 (EMI) 隔離式 DC-DC 轉換器，無需外部隔離電源。隔離屏障可抵抗系統級電磁兼容性 (EMC) 標準的干擾。該設備適用于需要在整個使用壽命期間針對 400VRMS 和 566VDC 工作電壓進行加強絕緣的應用。該器件可防止 RS-485 A 和 B 引腳上 ±4kV 接觸 IEC 61000-4-2 和 ±15kV 人體模型 (HBM) 靜電放電 (ESD) 事件，以及跨屏障的 ±8kV 接觸 IEC 61000-4-2 ESD，而不會發生閂鎖或損壞。

ADM2895E/ADM2895E-1 在 RS-485 接口 A 和 B 引腳上具有過壓保護功能，可承受收發器側 GND2 高達 ±60V 的直流或交流峰值。這可以提供強大的保護，防止瞬變和意外連接到±12V 或±24V 電源。對于具有較大接地偏移和長電纜運行的應用，該器件的共模范圍擴展至±25V。
數據表：*附件：ADM2895E ADM2895E-1信號和電源隔離半雙工 RS-485 收發器，帶故障保護功能技術手冊.pdf

應用

• 供暖、通風和空調 (HVAC) 網絡
• 工業現場總線
• 樓宇自動化
• 公共設施網絡
• 電能表

特性

• 5.7kVRMS 隔離式半雙工 RS-485/RS-422 收發器
• RS-485 A 和 B 引腳上的 ±60V 故障保護
• 低輻射發射、集成隔離式 DC/DC 轉換器
• 封裝在 2 層 PCB 上，符合 EN 55032 B 級輻射發射要求
• RS-485 A 和 B 總線引腳上的強大保護
  • ≥ ±4kV IEC 61000-4-2 靜電放電
  • ±10kV 人體模型靜電放電
  • ≥ ±4kV IEC 61000-4-4 EFT
• 擴展±25V 共模范圍
• 兩種速度選擇
  • ADM2895E - 低速 250kbps，用于 EMI 控制
  • ADM2895E-1 - 高速 20Mbps 數據速率
• 靈活的電源
  • 主輸入 VCC 電源電壓為 3.0V 至 5.5V
  • 主邏輯 VIO 電源電壓為 1.7V 至 5.5V
  • VSEL 引腳用于選擇 5V (V CC ~ > 4.5V) 或 3.3V隔離電源 VISO~
• 符合 5V VISO 標準的 PROFIBUS
• 寬工作溫度范圍：?40°C 至 +105°C
• 高共模瞬變抗擾度：250kV/μs
• 短路、開路和浮動輸入接收器故障安全
• 支持 >224 個總線節點（接收器輸入阻抗為 112kΩ）
• 完全熱插拔支持（無故障上電/斷電）
• 安全和監管審批
  • IEC 60747-17（待定）
  • 增強型 VIORM = 566VPEAK
  • UL 1577（申請中）
    • V ISO = 5700V~RMS ~持續 1 分鐘
  • IEC/EN/CSA 62368-1（待定）
  • IEC/EN/CSA 61010-1（待定）
  • IEC/CSA 60601-1（待定）
  • GB 4943.1（待定）
• 符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 標準
• 在標準引腳排列中，外形尺寸的爬電距離和間隙為 8.3 毫米。

框圖

時序圖

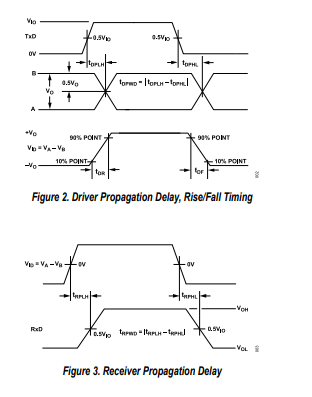

引腳配置描述

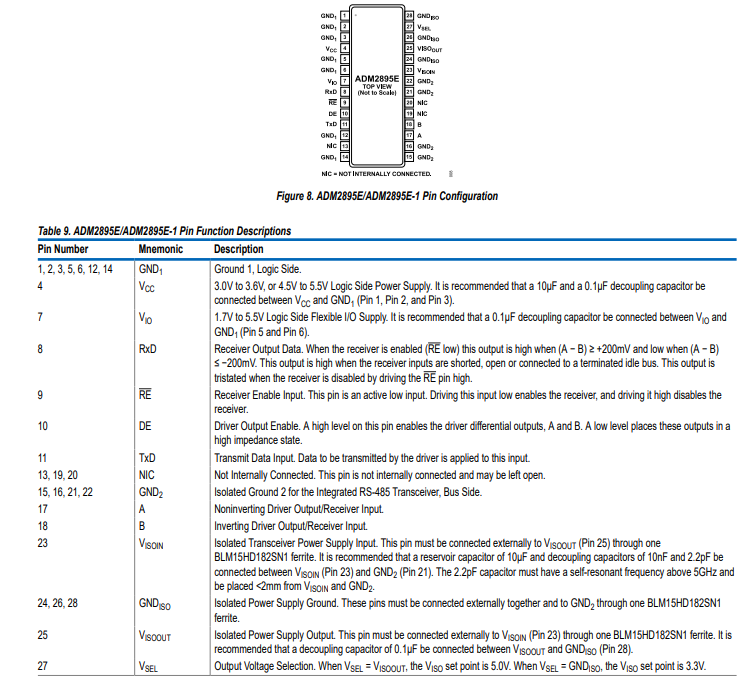

典型性能特征

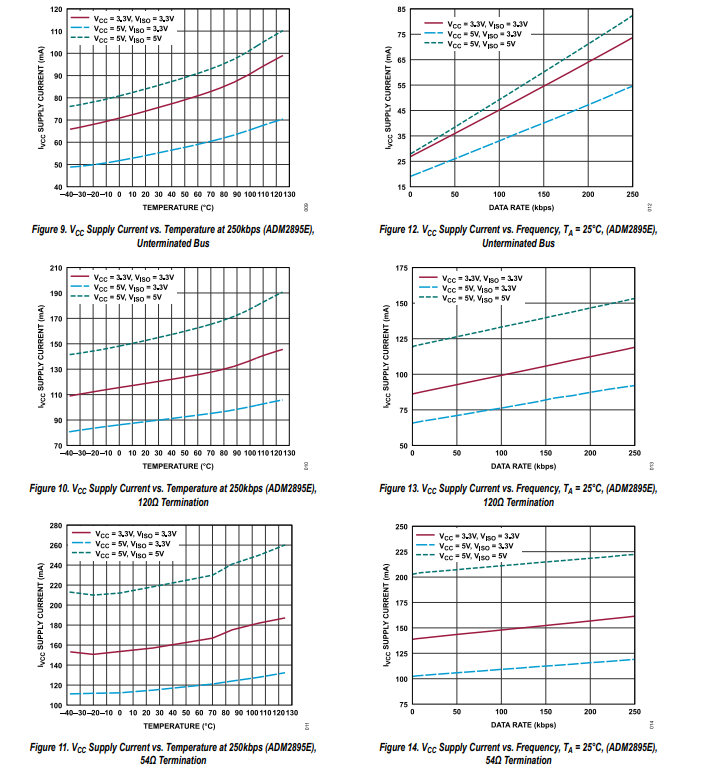

測試電路

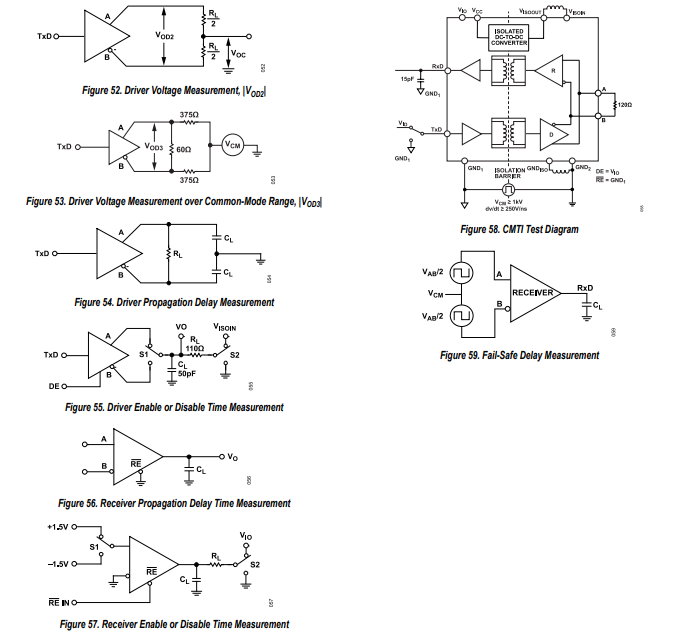

工作原理

低電磁干擾集成式直流 - 直流轉換器

ADM2895E/ADM2895E - 1集成了靈活的直流 - 直流轉換器，該轉換器針對降低輻射電磁干擾（EMI）進行了優化。隔離式直流 - 直流轉換器在芯片級采用分離式平面變壓器線圈進行重構，通過絕緣材料將上部線圈與信號隔離。磁耦合跨越隔離屏障，在那里進行整流和調節。由于不存在初級側和次級側之間的直接電連接，設備的兩側仍保持電氣隔離。

這款隔離式直流 - 直流轉換器具有穩定的輸出電壓，可通過VSEL邏輯引腳選擇3.3V或5V輸出，使用戶能夠根據應用需求優化轉換器的效率。對于低功耗應用，可選擇3.3V電源；對于需要較大差分輸出電壓的應用（如PROFIBUS），可運行輸出為5V的隔離式直流 - 直流轉換器。表10展示了隔離式直流 - 直流轉換器支持的電源配置。

集成式直流 - 直流轉換器經過優化，可將輻射電磁干擾降至最低。這使設計人員能夠滿足CISPR32和EN 55032 B類標準，適用于2層印刷電路板（PCB）和中號模塊（SMD）器件。遵循相關的布局期間降噪建議，可進一步減少電磁干擾。欲了解更多詳細信息，請參閱“PCB布局與電磁干擾（EMI）”部分。

堅固型低功耗數字隔離器

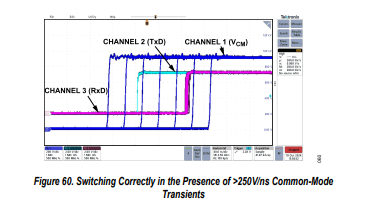

ADM2895E/ADM2895E - 1采用低功耗數字隔離器，將設備的初級側和次級側進行電氣隔離。采用開關鍵控（OOK）調制方案的共面變壓器線圈，可在跨隔離屏障實現高頻數據傳輸?shù)耐瑫r(shí)，最大限度減少輻射發射。這種架構提供了強大的數字隔離功能，能夠抵御高達250V/ns的共模瞬變，覆蓋設備的整個溫度和電源范圍。圖60展示了在不同RX輸入輸出切換時間下，重復共模瞬變的測試結果。從低到高的切換時間變化很小，傳播延遲無誤差，體現了該器件強大的共模瞬變抗擾度（CMTI）性能。

強大的±60V故障保護

ADM2895E/ADM2895E - 1集成了經過改進的故障容限RS - 485/RS - 422收發器，無需使用昂貴的外部保護器件，即可消除過壓故障導致的現場故障。A和B引腳上±60V的故障容限可保護收發器免受現場誤接線或電纜故障的影響，適用于常見的工業24V或48V電源，也可應對電纜中可能出現的故障。

ADM2895E/ADM2895E - 1的±60V故障容限通過采用高性能BiCMOS集成電路技術實現。該技術的高擊穿電壓可在通電和高阻抗條件下提供保護。驅動器輸出采用漸進式折返電流限制設計，既能防止過壓故障，又能保證高電流輸出驅動。

ADM2895E/ADM2895E - 1的高電壓額定值使其能夠在使用外部保護組件的情況下，與更高電壓的RS - 485收發器配合使用。與低電壓RS - 485收發器相比，ADM2895E/ADM2895E - 1允許使用具有更高擊穿電壓的外部保護器件，從而避免與大數據傳輸速率下的大共模電壓產生干擾。

高驅動差分輸出電壓

ADM2895E/ADM2895E - 1采用專有發射器架構，具有低驅動器輸出阻抗，可提高驅動器差分輸出電壓。在設備長電纜運行時，這種架構尤為實用。在這些應用中，傳輸線的直流電阻占主導地位，增加的差分電壓可提高噪聲裕度，支持更長電纜長度的傳輸。此外，當作為5V收發器（VSEL = VISOUT ，ADM2895E/ADM2895E - 1）運行時，可滿足或超過PROFIBUS要求的至少2.1V最小差分輸出電壓。
