Analog Devices, Inc推出的一款寬帶射頻收發器產品

貿澤電子設計圈 ? 來源:貿澤電子設計圈 ? 2020-09-15 12:00 ? 次閱讀

射頻收發器

在無線電設備中,射頻(RF)收發器是無線通信的基石,其重要性不言而喻。而隨著電信技術的不斷迭代以及全球數據需求的不斷增長,電信基礎設施制造商必須在更短的時間內推出產品、在產品上設置更多的天線,還要面對不斷增長的成本壓力,以及更小的外形尺寸、更寬的頻帶、更高的輸出功率和軟件變體激增等挑戰,只有各方面都素質過硬的射頻收發器才能hold得住層層考驗。這樣的產品上哪兒找?今天,我們就來認識一下老牌供應商Analog Devices, Inc.(ADI)推出的一款寬帶射頻收發器產品。


ADI ADRV9026是第四代寬帶RF收發器,與低功率、小尺寸的通用平臺解決方案進行四通道集成,支持最高200MHz接收帶寬,覆蓋650MHz至6GHz的頻率。其最大觀測接收器/發射器頻率合成帶寬為450MHz,用于所有本振和基帶時鐘的多芯片相位同步。該器件具有四個獨立控制的差分450MHz發射器、用于監測每個發射器通道的專用觀測接收器輸入和四個獨立控制的接收器,并集成了頻率合成器和數字信號處理功能,形成了完整的收發器解決方案。

產品升級,功耗降低50%


與前幾代產品相比,ADRV9026收發器的功耗降低了50%,能夠提高無線電密度以支持更多的天線,并以更低的成本和系統功耗支持開放式無線接入網絡(ORAN)的小基站設計。收發器采用3G/4G/5G系統通用的平臺設計,有助于降低眾多應用的成本和復雜性,其靈活的設計還支持模塊化架構以實現可擴展的無線電解決方案。

高集成緊湊型解決方案


ADRV9026寬帶射頻收發器是一款高度集成的緊湊型低功耗4T4R解決方案,尺寸小巧,并且支持TDD和FDD應用,具有16Gbps JESD204B/JESD204C數字接口,適用于蜂窩基站收發信臺(BTS)遠程無線電裝置(RRU),符合大規模多進多出(m-MIMO)、小型蜂窩基站和大型3G/4G/5G系統等蜂窩基礎設施應用的高性能要求。 該產品的收發器子系統包括自動和手動衰減控制、直流失調校正、正交誤差校正(QEC)以及數字濾波功能,因此數字基帶中不再需要這些功能。它還集成了模數轉換器ADC)、數模轉換器DAC)和用于提供各種數字控制選項的通用輸入/輸出(GPIO)接口。為了進一步提升射頻性能,該收發器包括了五個完全集成的鎖相環(PLL),其中:

前兩個PLL為發射器和接收器信號路徑提供低噪聲和低功耗小數N分頻射頻頻率合成;

第三個完全集成的PLL可支持觀測接收器的獨立本振(LO)模式;

第四個PLL可生成轉換器數字電路所需的時鐘;

第五個PLL可為串行數據接口提供時鐘。


ADRV9026采用14mm × 14mm、289引腳芯片級球柵陣列(CSP_BGA)封裝,直接由1.0V、1.3V和1.8V穩壓器供電,并通過標準串行外設接口(SPI)進行控制。該產品具有全面的關斷模式,以便在正常使用過程中盡可能減小功耗。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 射頻收發器
    +關注

    關注

    4

    文章

    260

    瀏覽量

    25716
  • Analog
    +關注

    關注

    11

    文章

    9395

    瀏覽量

    58803

原文標題:小而美的四通道寬帶射頻收發器

文章出處:【微信號:Mouser-Community,微信公眾號:貿澤電子設計圈】歡迎添加關注!文章轉載請注明出處。

收藏 人收藏

    評論

    相關推薦
    熱點推薦

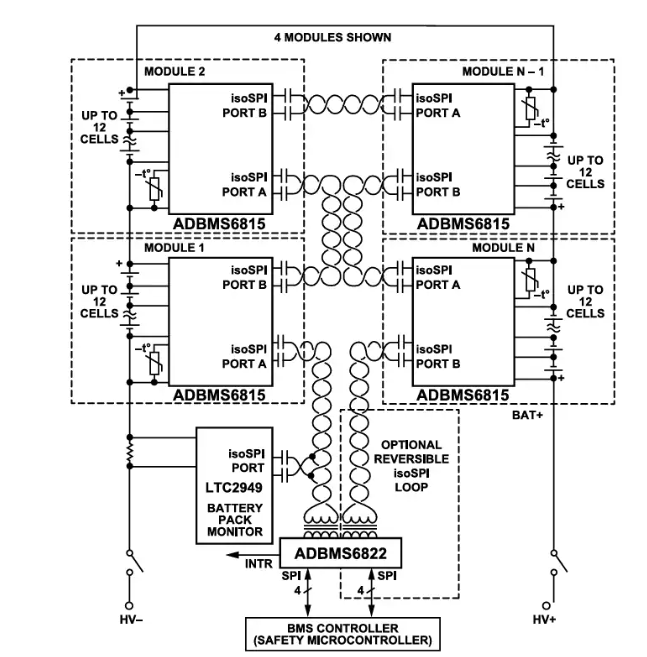

    Analog Devices Inc. ADBMS6821/ADBMS6822 isoSPI?收發器數據手冊

    Analog Devices ADBMS6821/ADBMS6822單/雙通道isoSPI? 收發器采用ADBMS6821(單通道)和ADBMS6822(雙通道),通過每條數據鏈路的單雙絞線連接,在
    的頭像 發表于 05-29 14:48 ?61次閱讀
    <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc</b>. ADBMS6821/ADBMS6822 isoSPI?<b class='flag-5'>收發器</b>數據手冊

    Analog Devices Inc. EVAL-ISOMAX評估板和套件特性/應用/框圖

    Analog Devices Inc. EVAL-ISOMAX評估板和套件 配有高可靠性超低功耗MAX32670微控制和ADBMS6822雙通道isoSPI
    的頭像 發表于 05-29 13:41 ?63次閱讀
    <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc</b>. EVAL-ISOMAX評估板和套件特性/應用/框圖

    Analog Devices Inc. AD4170低噪聲精密SigmaDelta模數轉換數據手冊

    Analog Devices Inc. AD4170低噪聲精密SigmaDelta ADC設計用于精密測量應用,輸入帶寬為直流至50kHz。Analog
    的頭像 發表于 05-29 11:28 ?85次閱讀
    <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc</b>. AD4170低噪聲精密SigmaDelta模數轉換<b class='flag-5'>器</b>數據手冊

    Analog Devices Inc. PMD-ARD-INT-LCZ評估板數據手冊

    Analog Devices Inc. PMD-ARD-INT-LCZ評估板是一款低成本內插,可將多達四個Pmod模塊連接到EVAL-AD
    的頭像 發表于 05-29 11:23 ?77次閱讀

    Analog Devices Inc. EVAL-ADG6436評估板數據手冊

    Analog Devices Inc. EVAL-ADG6436評估板對ADG6436進行了評估,這是一款模擬多路復用器,帶有兩個可獨立選擇的單刀雙擲 (SPDT) 開關。它的EN輸入
    的頭像 發表于 05-29 10:48 ?76次閱讀

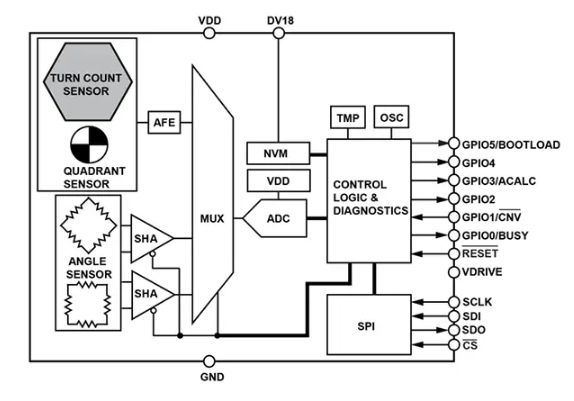

    Analog Devices Inc. ADMT4000通電多圈位置傳感數據手冊
