溫度控制器電路圖

溫度控制器電路圖元器件選擇
C選用耐壓值為25V的鋁電解電容器。
VD1～VD3均選用1N4007型硅整流二極管。
K選用JRX－13F或JQX－4F型12V直流繼電器。
KM選用線圈電壓為220V的交流接觸器，其觸頭電流容量應根據EH的實際功率來選擇。
Q選用WSG型（0～300）℃±（0.1～0.5）℃的電接點溫度計。
T選用3～5W、二次電壓為雙12V的電源變壓器。

溫度控制器電路圖工作原理

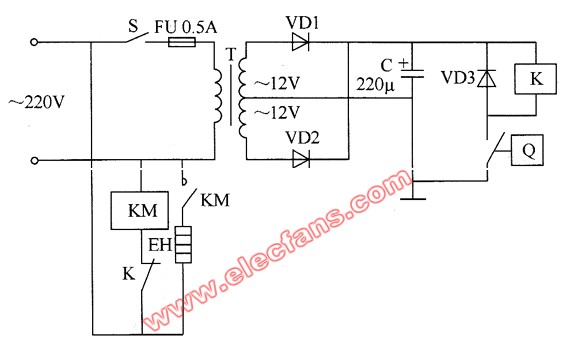

該溫度控制器電路由電源電路和溫度檢測控制電路組成，如圖所示。
電源電路由電源開關S、熔斷器FU、電源變壓器T、整流二極管VD1、VD2和濾波電容器C組成。
溫度檢測控制電路由電接點溫度計Q、繼電器K、交流接觸器KM、二極管VD3和電熱器EH組成。
接通電源開關S，交流220V電壓經T降壓、VD1和VD2整流及C濾波后，為繼電器K提供＋12V工作電源。
剛接通電源時，被測溫度低于電接點溫度計Q的設定值，Q的溫度控制觸頭處于斷開狀態，繼電器Κ處于釋放狀態，其常閉觸頭接通，使交流接觸器KM吸合，電熱器EH通電開始加熱。當溫度上升至Q的設定溫度時，Q內部的溫度控制觸頭接通，使K通電吸合，其常閉觸頭斷開，使KM釋放，EH斷電而停止加熱。隨后溫度又開始緩慢下降，當溫度降至Q的設定溫度以下時，Q內部的溫度控制觸頭又斷開，K釋放，KM吸合，EH又通電開始加熱。如此周而復始，使受控溫度恒定在設定溫度上。
