溫度控制器電路圖3

溫度控制器電路圖元器件選擇
R1～R12均選用1／4W金屬膜電阻器。
RP選用線性電位器。
C1選用耐壓值為25V的鋁電解電容器；C2選用滌綸電容器或獨石電容器。
VD1選用1N4148型硅開關二極管；VD2選用IN4007型硅整流二極管。
VLI和VL2均選用φ5mm的發光二極管，VL1選綠色，VL2選紅色。
V選用59013或C8050型硅NPN晶體管。
VT選用10～15A、400～600V的雙向晶閘管（應根據電熱器EH的實際功率而定）。
IC1選用LM7812型三端集成穩壓器；IC2選用LM324型四運放集成電路。

溫度控制器電路工作原理:該溫度控制器電路由電源電路、溫度檢測控制電路和控制執行電路組成，如圖所示。

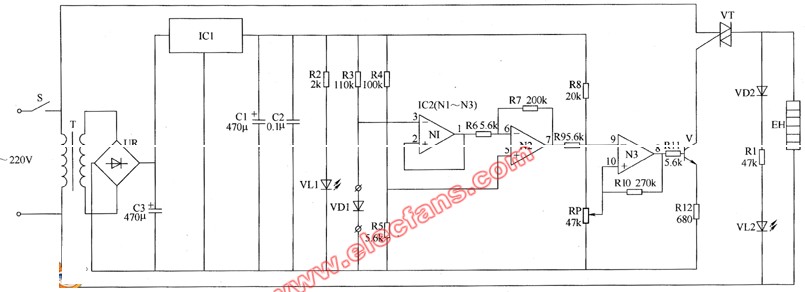

溫度控制器電路圖
電源電路由電源開關s、電源變壓器T、整流橋堆UR、濾波電容器C1～C3、三端穩壓集成電路IC1、電阻器R2和電源指示發光二極管VL1組成。
溫度檢測控制電路由溫度檢測用二極管VD1、電阻器R3～R1O、運算放大器集成電路IC2（N1～N3）和電位器RP組成。
控制執行電路由電阻器R11、R12、晶體管V和晶間管VT組成。 交流220V電壓經T降壓、UR整流、C1濾波、IC1穩壓后，在C2兩端產生12V直流電壓，作為IC2和V的工作電源。
調節RP的阻值，改變N3正相輸入端（10腳）的電壓值，可設定控制溫度。
VD1的內阻隨著溫度的下降而增大，其正向壓降隨著溫度的下降而變高。
在VD1所監控的溫度低于設定溫度值時，N3的反相輸入端（9腳）電壓低于正相輸入端電壓，N3輸出高電平，使V導通，VT受觸發而導通，電熱器EH通電王作（開始加溫）。隨著溫度的上升，VD1的導通內阻也在逐漸減小，使N1正相輸入端電壓逐漸下降，N2的輸出電壓逐漸上升，V3反相輸入端電壓也隨之上升。當溫度高于設定溫度時，N3因反相輸入端電壓高于正相輸入端電壓而輸出低電平，使V截止，VT關斷，將EH的工作電源切斷。
停止加溫后，溫度開始緩慢下降，使VD1的內阻逐漸增大，N2的輸出電壓則逐漸降低。當溫度低于設定溫度時，N3又因反相輸入端電壓低于正相輸入端電壓而輸出高電平，使V和VT導通，EH又開始加溫，溫度開始緩慢上升。如此周而復始，使受控處溫度恒定在設定溫度值。
VT導通時VL2點亮；VT截止時，VL2熄滅。
