LTC2871 具集成型終端的 RS232 / RS485 多協議收發器

數據：

優勢和特點

一個 RS485 和兩個 RS232 收發器
3V 至 5.5V 電源電壓
20Mbps RS485 和 500kbps RS232
可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
全雙工 / 半雙工 RS485 開關
高 ESD：±26kV (LTC2870)，±16kV (LTC2871)
邏輯環回模式
1.7V 至 5.5V 邏輯接口
支持多達 256 個 RS485 節點
RS485 接收器故障安全功能消除了 UART 閉鎖
LTC2870?可提供 H 級 (–40oC 至 125oC)

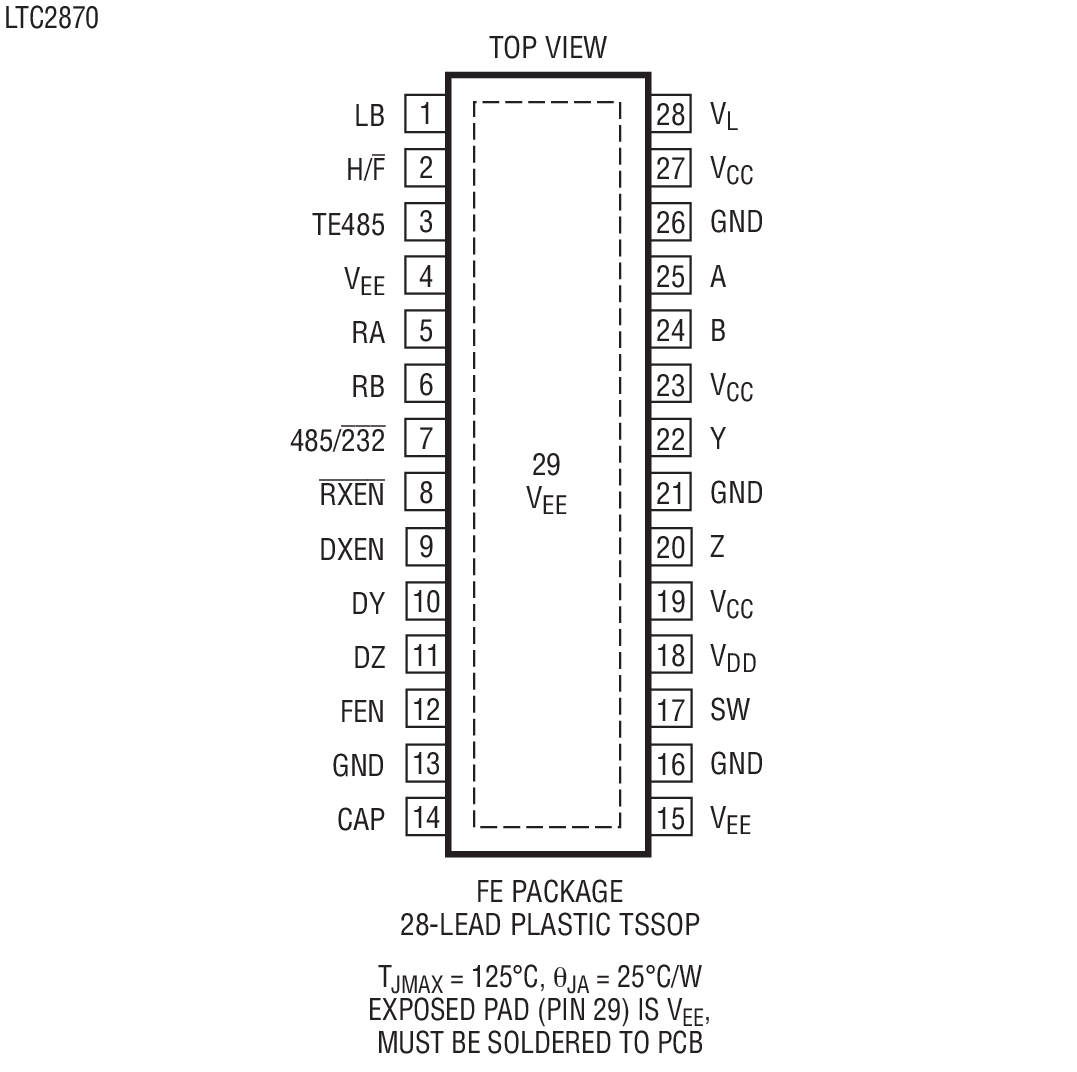

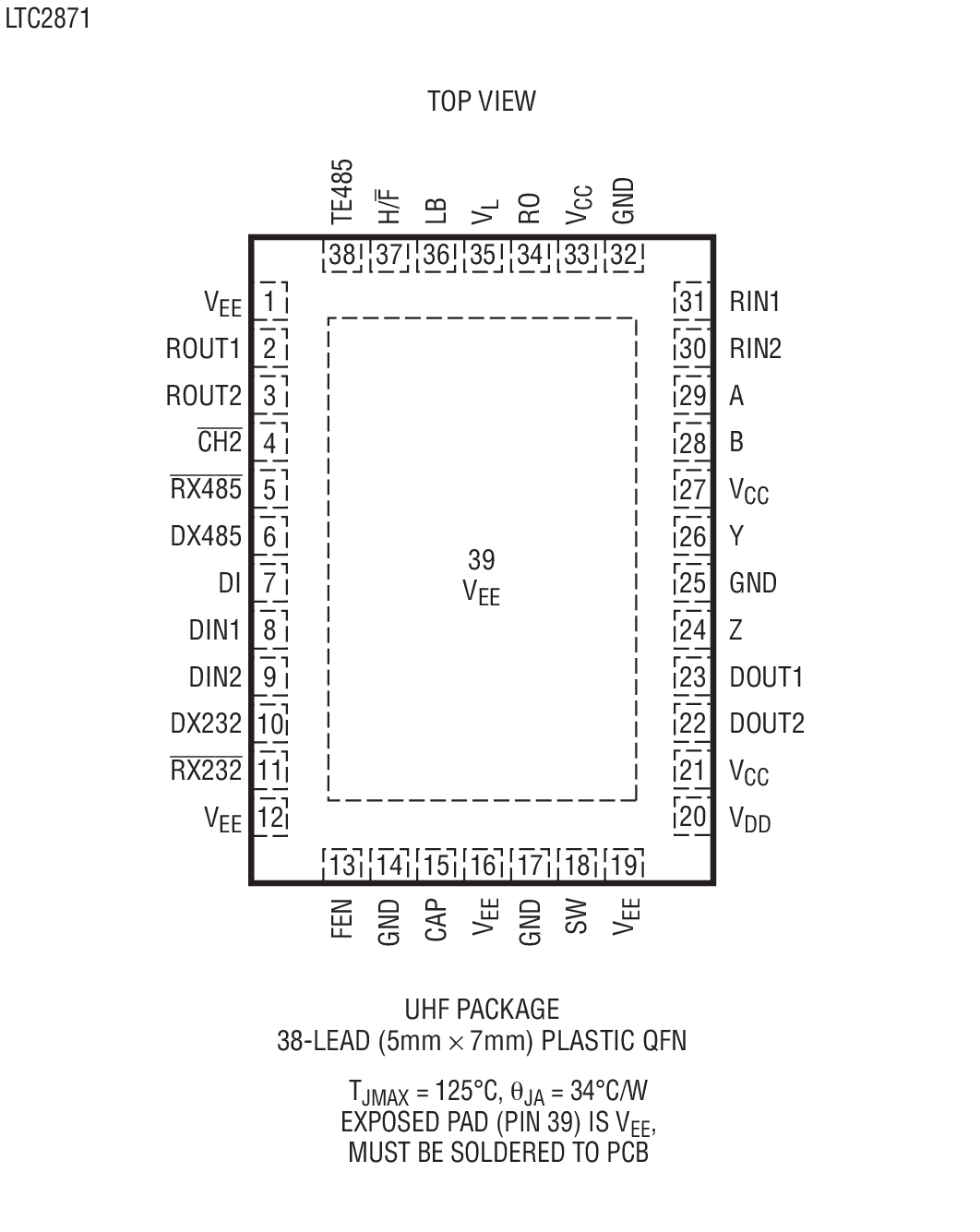

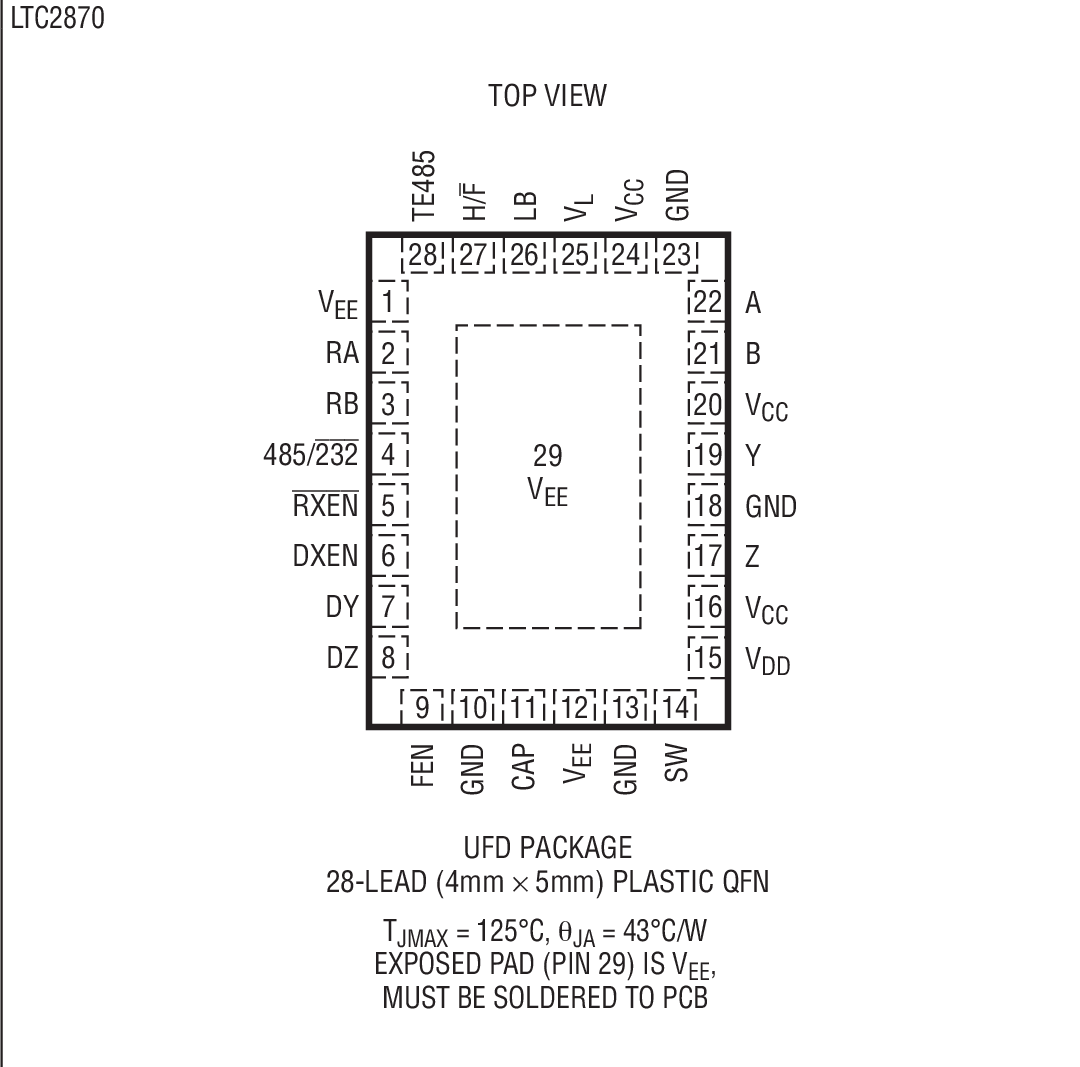

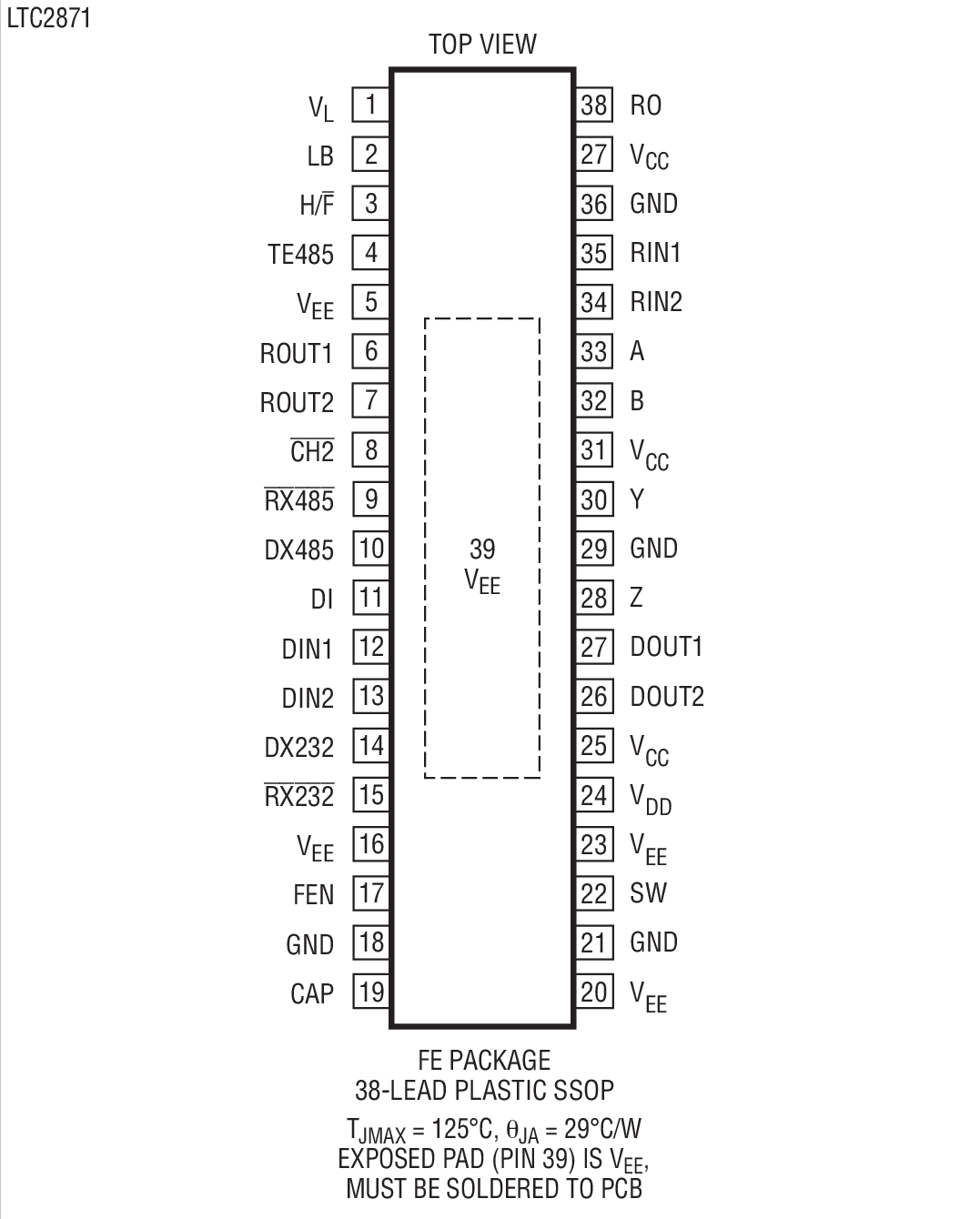

采用 28 引腳 4mm x 5mm QFN 和 TSSOP 封裝 (LTC2870)，及 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝 (LTC2871)

產品詳情

LTC^?2870 / LTC2871 是堅固的引腳可配置型多協議收發器，可支持 RS232、RS485 和 RS422 協議，采用單 3V 至 5.5V 工作電源。LTC2870 可配置為采用共用 I/O 線路的兩個 RS232 單端收發器或一個 RS485 差分收發器。LTC2871 提供了各采用專用 I/O 線路的兩個 RS232 收發器和一個 RS485 收發器的獨立控制。

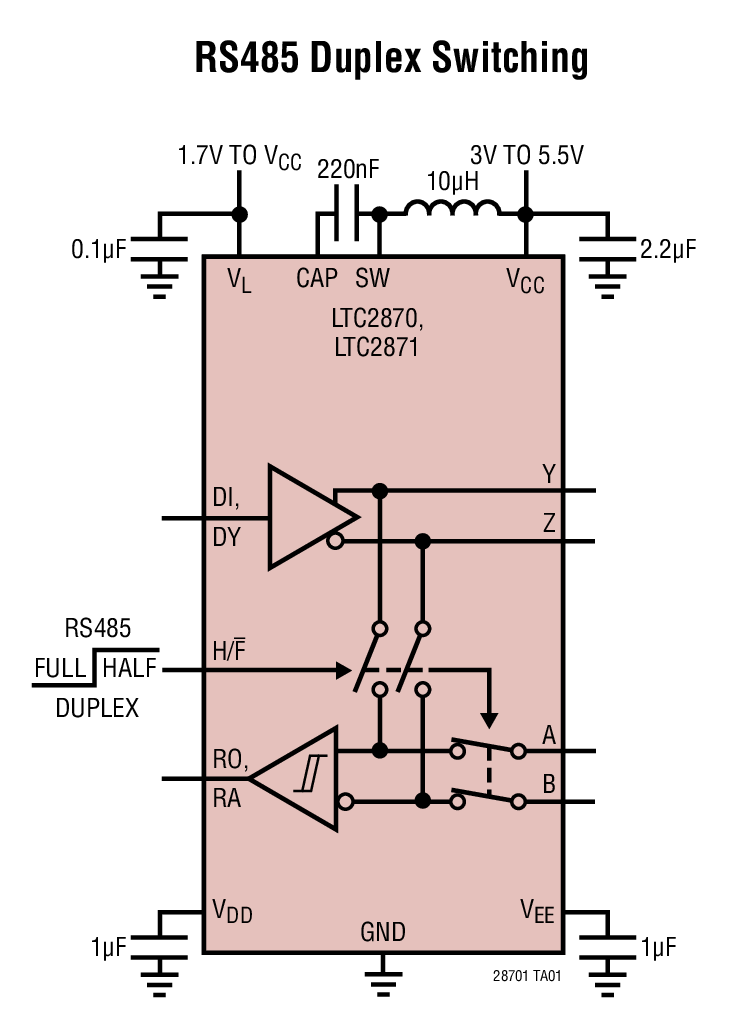

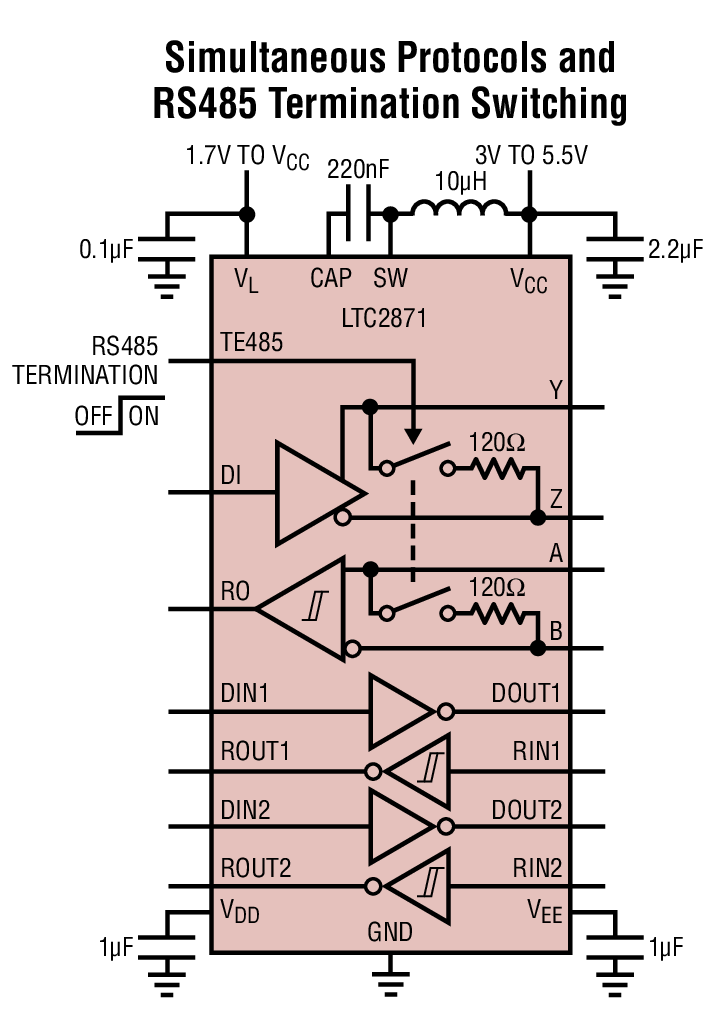

通過引腳控制的集成型終端電阻器實現了簡易的接口再配置，從而免除了增設外部電阻器和控制繼電器的需要。半雙工開關提供四線式和二線式 RS485 配置。環回模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試。RS485 接收器可在每根總線上支持多達 256 個節點，并執行針對浮動、短路或端接輸入的全故障安全運作。

一個集成型 DC/DC 升壓轉換器采用一個纖巧 2mm x 1.6mm 電感器和一個電容器，從而免除了增設多個電源 (用于驅動 RS232 電平) 的需要。
