概述
LTC1344 具有 6 個軟件可選的多協議電纜終端器。每個終端器可被配置為一個 RS422 (V.11) 100Ω 最小差分負載、V.35 T 形網絡負載或一個開式回路，以與提供其自有終端的 RS232 (V.28) 或 RS423 (V.10) 收發器結合使用。當與 LTC1343 相組合時，LTC1344 形成了一個完整的軟件可選多協議串行端口。數據總線閉鎖特性可在多個接口端口之間實現選定線路的共享。

LTC1344 可提供 24 引腳 SSOP 封裝。
數據表：*附件：LTC1344軟件可選的電纜終端器技術手冊.pdf

應用

• 數據網絡
• 信道服務單元 (CSU) 和數據服務單元 (DSU)
• 數據路由器

特性

• 適用于以下協議的軟件可選電纜終端：
  • RS232 (V.28)
  • RS423 (V.10)
  • RS422 (V.11)
  • EIA530
  • EIA530-A
  • V.35
  • V.36
  • X.21
• 在電源關斷時輸出將不會給線路加載

典型應用

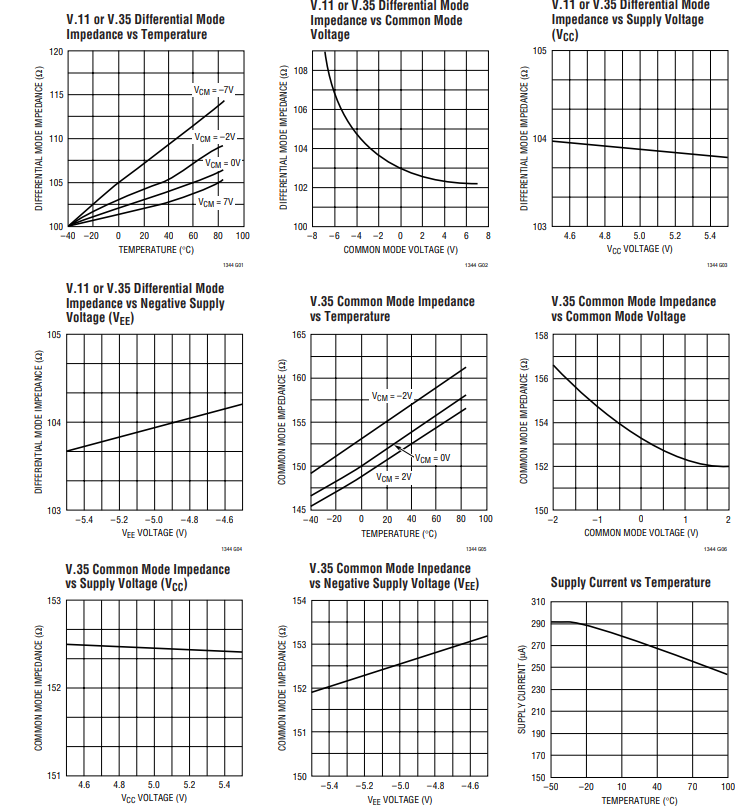

典型性能特征

應用信息

多協議電纜終端

多協議串行接口設計者面臨的最棘手問題之一，是如何讓不同電氣標準下的發射器和接收器共用連接器引腳。在某些情況下，每個接口標準的發射器和接收器可以簡單地連接在一起，并啟用適當的電路。但最大的問題仍然存在：如何滿足不同標準對各種電纜終端的要求。

傳統的實現方式包括使用帶有開關電阻的昂貴繼電器，或者要求用戶每次更改接口標準時都更換終端模塊。定制電纜的電纜頭中集成了終端，或者在板上構建了單獨的終端，并通過定制電纜將信號路由到適當的終端。使用場效應晶體管（FET）進行開關終端很困難，因為即使信號電壓超出FET驅動器或電源的供電電壓，FET也必須保持關閉狀態。

LTC1344通過軟件控制解決了電纜終端切換問題。LTC1344為V.10（RS423）、V.11（RS422）、V.28（RS232）和V.35電氣協議提供終端。

V.10（RS423）終端

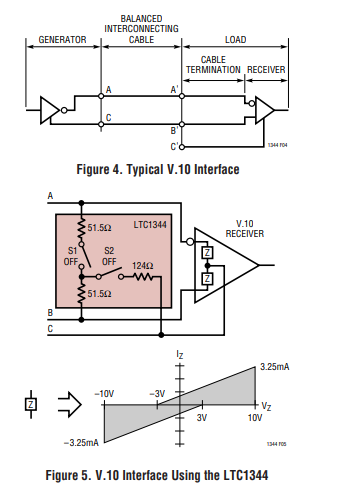

圖4展示了典型的V.10不平衡接口。V.10單端發生器輸出A，其接地端C連接到差分接收器輸入A'，輸入B'連接到信號返回地C。接收器的接地端C'通常與信號返回地C分開。V.10接口通常不需要電纜終端，但接收器輸入必須符合圖5所示的阻抗曲線。

在V.10模式下，開關S1和S2都關閉，因此唯一的電纜終端是V.10接收器的輸入阻抗。

圖6展示了典型的V.11平衡接口。V.11差分發生器的輸出A和B，其接地端C連接到差分接收器的接地端C'，輸入A'連接到A，B'連接到B。V.11接口要求在接收器端進行平衡終端連接，其最小值為100Ω。接收器輸入必須符合圖7所示的阻抗曲線。

在V.11模式下，開關S1打開，S2關閉，因此電纜以103Ω的阻抗進行終端連接。
