概述
LTC1545 是一個包含 5 路驅動器和 5 路接收器的多協議收發器。 LTC1545 和 LTC1543 可構成支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 協議的一種完整的軟件可選擇 DTE 或 DCE 接口核心。 利用 LTC1344A 軟件可選擇電纜終端芯片或采用現有的分立器件設計方案可實現電纜終端。

LTC1545 在 5V 電源和在 LTC1543 電荷泵下工作。 該器件采用 36 引腳 SSOP 表面貼裝。
數據表：*附件：LTC1545軟件可選擇多協議收發器技術手冊.pdf

應用

• 數據網絡
• 信道業務單元 (CSU) 和數據業務單元 (DSU)
• 數據路由器

特性

• 軟件可選擇多協議收發器支持：RS232, RS449, EIA530, EIA530-A, V.35, V.36, X.21 協議
• 經 TUV/Detecon 公司認證符合 NET1 和 NET2 標準(測試報告編號：NET2/071601/98)
• 符合TBR2標準 (測試報告編號：CTR2/071601/98)
• 利用 LTC1344A 可實現軟件可選擇電纜終端
• 用 LTC1543、LTC1344A 可實現完整的數據終端設備 (DTE) 或數據通訊設備 (DCE) 端口
• 與 LTC1543 工作在 5V 單電源

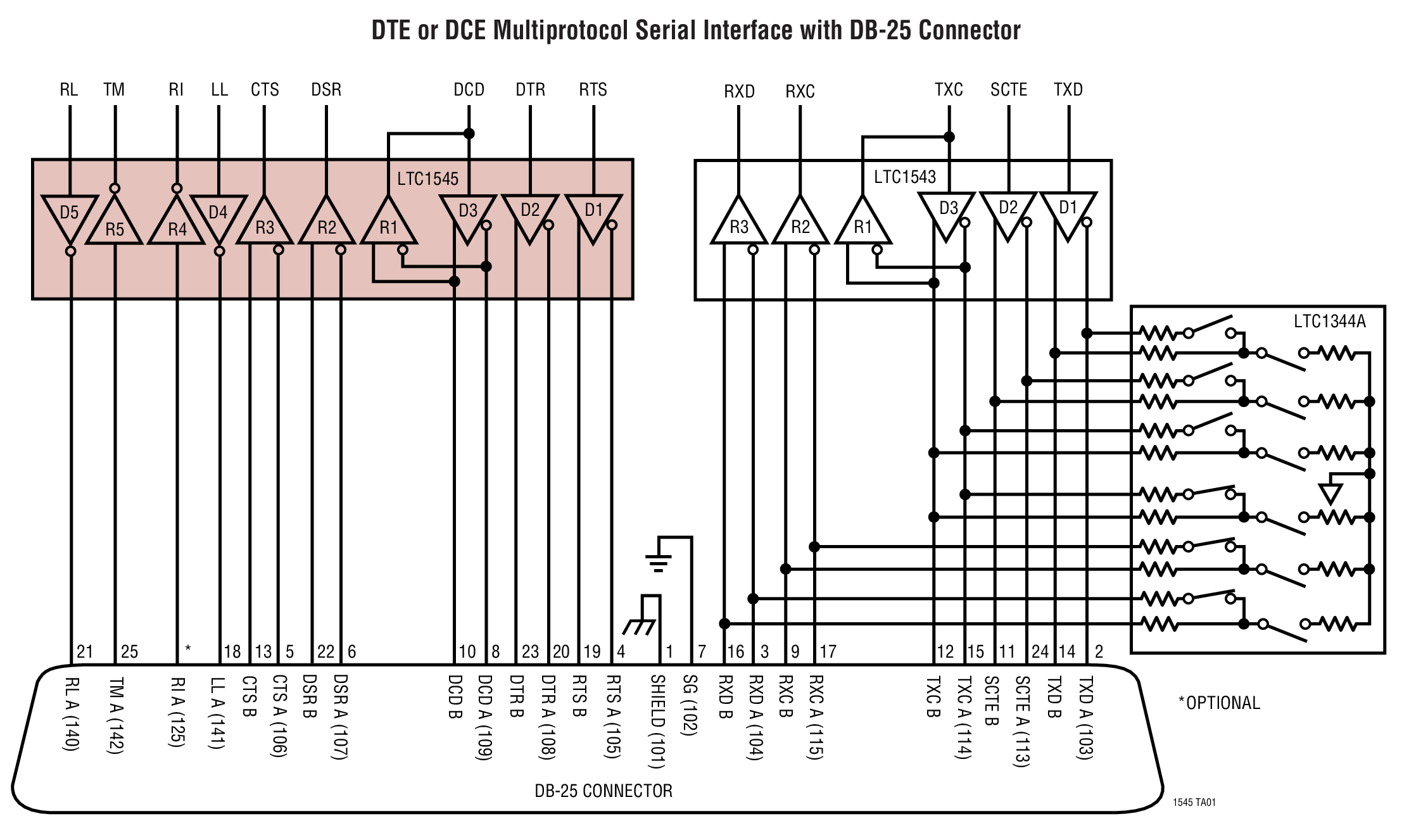

典型應用

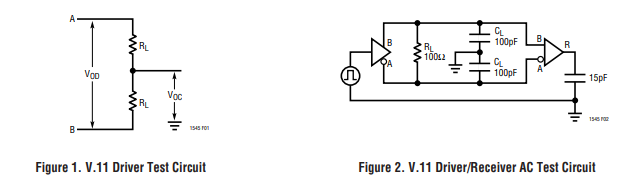

測試電路

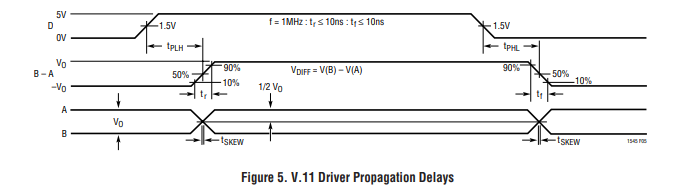

開關時間波形

應用信息

概述

LTC1543/LTC1545構成了一個完整的軟件可選數據終端設備（DTE）或數據通信設備（DCE）接口端口的核心，該端口支持RS232、RS449、EIA530、EIA530 - A、V.35、V.36或X.21協議。電纜終端可以使用LTC1344A軟件可選電纜終端芯片來實現，也可以采用現有的分立元件設計。

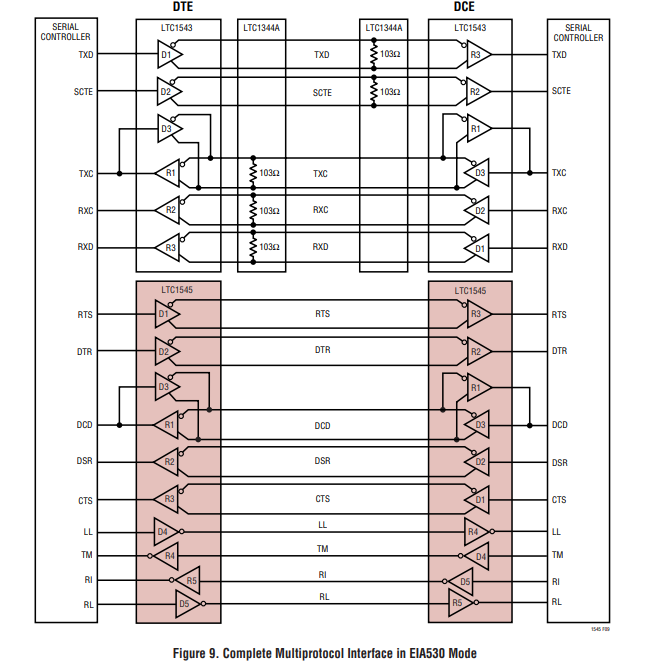

圖9展示了在EIA530模式下運行的完整DCE到DTE接口。每個端口的LTC1543用于生成時鐘和數據信號。LTC1545用于生成控制信號，包括本地環回（LL）、遠程環回（RL）、測試模式（TM）和環指示（RI）。LTC1344A電纜終端芯片用于時鐘和數據信號，因為它們必須支持V.35電纜終端，且無需任何外部電阻。

模式選擇

使用模式選擇引腳M0、M1和M2來選擇接口協議（見模式選擇表）。

例如，如果將端口配置為V.35接口，模式選擇引腳應設置為M2 = 1，M1 = 0，M0 = 0 。

對于控制信號，驅動器和接收器將在V.28（RS232）電氣模式下工作。對于時鐘和數據信號，驅動器和接收器將在V.35電氣模式下工作。DCE/DTE引腳用于配置端口的電氣模式，該引腳為高電平時將端口配置為DCE模式，為低電平時配置為DTE模式。

只需將相應的接口電纜插入連接器，即可選擇接口協議。模式引腳連接到連接器，如圖10所示，引腳保持未連接狀態（1）或在電纜中接地（0）。
