優勢和特點

• 兩個 2A 和一個 500mA、50V 內部電源開關通道
• 2A 主通道可以是降壓、升壓、SEPIC、ZETA、反激式或負輸出 DC/DC 轉換器
• 500mA Skyhook 通道可高效地產生提升的輸入電壓
• 寬輸入電壓范圍：2.6V 至 50V
• UVLO 和 OVLO 可在 OV/UV 引腳上進行設置
• 軟起動可針對每個通道進行編程
• 固定頻率 PWM (由 RT 引腳設定或同步至外部時鐘)
• 反相開關操作可降低輸入紋波

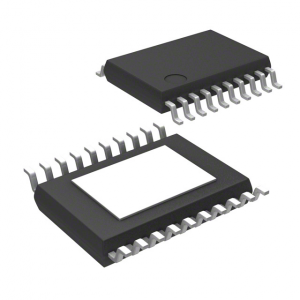

• 20 引腳 TSSOP 封裝和 28 引腳?QFN 封裝


產品詳情

LT^?8471 是一款雙通道 PWM DC/DC 轉換器，其包含兩個內部 2A、50V 開關和一個額外的 500mA 開關以簡化降壓和負輸出轉換。每個 2A 通道可獨立地配置為一個降壓、升壓、SEPIC、反激式或負輸出轉換器。LT8471 能夠采用單個輸入電壓軌產生正輸出和負輸出，因而非常適合于許多局部電源設計。

LT8471 具有一個可調振蕩器，該振蕩器由一個布設在 RT 引腳和地之間的電阻器來設定。此外，LT8471 還可同步至一個外部時鐘。該器件的自由運行或同步開關頻率范圍可設定在 100kHz 至 2MHz 之間。

該器件集成了諸如頻率折返、軟起動和電源良好等其他特性。LT8471 采用 20 引腳 TSSOP 封裝和 28 引腳 (4mm x 5mm) QFN 封裝。

Applications

• 用于信號鏈路的雙軌電源
• 降壓 / 降壓、降壓 / 升壓、升壓 / 升壓、升壓 / 負輸出、負輸出 / 負輸出、降壓 / 負輸出

方框圖
