優勢和特點

• 衰減范圍：0.5 dB LSB，步進為 31.5 dB
• 低插入損耗

  • 1.0 GHz 時為 1.1 dB
  • 2.0 GHz 時為 1.5 dB
• 極高的衰減精度
• 低于 ±0.25 dB（以及 3% 的衰減狀態）
• 低相移誤差：1.0 GHz 時相移為 4°
• 雙向使用：30 dBm 高功率處理能力
• 在 RFIN/RFOUT 引腳上提供內部直流隔斷器
• 高線性度

  • P1dB：31 dBm（典型值）
  • 輸入 IP3：52 dBm（典型值）
  • 安全狀態轉換
• TTL/CMOS 串行接口

  • 在單條數據總線上連接多達 8 個器件
• 單電源供電：3.3 V 到 5.0 V
• ESD 靈敏度額定值：1C 級（1 kV 人體模型）

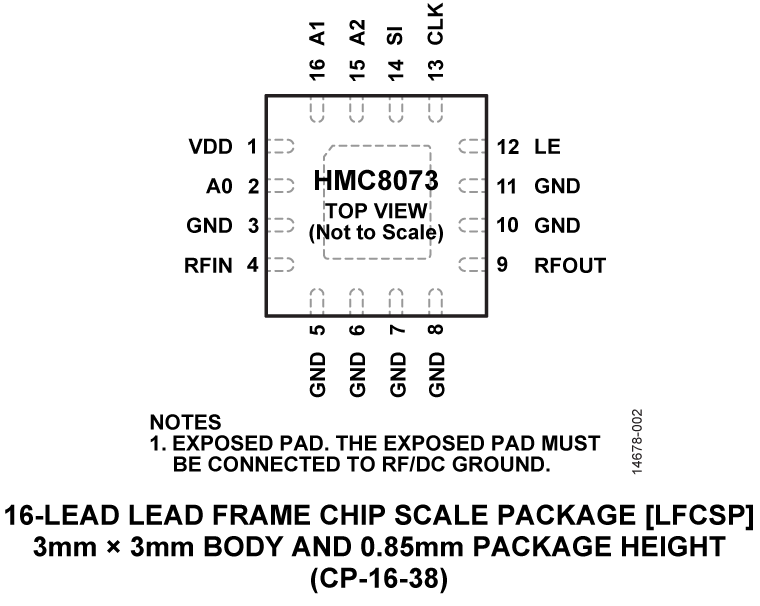

• 16 引腳 3 mm × 3 mm LFCSP 封裝：9 mm²

產品詳情

HMC8073 是一款 6 位數字步進衰減器 (DSA)，工作頻率范圍為 0.6 GHz 到 3.0 GHz，衰減范圍為 31.5 dB，步進為 0.5 dB。

HMC8073 通過硅工藝實現，具有很短的建立時間、低功耗以及高靜電放電 (ESD) 抗擾性。該器件具有安全狀態轉換功能，從而能夠在不發生過沖的情況下發生衰減狀態變化，該器件還進行了優化，可以在工作頻率和溫度范圍內實現出色的步進精度以及高功率和高線性度。射頻 (RF) 輸入和輸出可在內部與 50 Ω 相匹配，不需要任何外部匹配組件。該設計是雙向的，RF 輸入和輸出可互換。

利用 HMC8073 的外部地址功能，用戶可以通過單條總線控制多達八個 DSA。該 DSA 具有一個片內穩壓器，該穩壓器支持 3.3 V 到 5.0 V 的寬電源工作范圍，而不會在電氣特性方面產生性能變化。HMC8073 包含一個互補金屬氧化物半導體 (CMOS) - 和晶體管晶體管邏輯 (TTL) - 兼容接口，該接口支持對衰減器進行串行（3 線）控制。

HMC8073 采用符合 RoHS 指令的緊湊式 3 mm × 3 mm LFCSP 封裝。

應用

• 蜂窩基礎設施
• 微波無線電?
• 甚小孔徑終端
• 測試量設備和傳感器

方框圖
