Analog Devices Inc. ADRF5715硅數字衰減器是16dB衰減的1位數字衰減器。這些衰減器工作在1MHz至30GHz超寬帶頻率范圍內，具有優于1.15dB的插入損耗和出色的衰減精度。ADRF5715硅衰減器設有ATTIN和ATTOUT端口，這些端口提供平均30dBm和峰值33dBm的RF輸入功率處理能力。 這些衰減器采用3.3V和-3.3V雙電源電壓運行，并支持單電源運行。 典型應用包括工業掃描儀、5G毫米波蜂窩基礎設施、軍用無線電、雷達、微波無線電和電子對抗 (ECM)。

數據手冊：*附件：Analog Devices Inc. ADRF5715硅數字衰減器數據手冊.pdf

ADRF5715硅衰減器兼容互補金屬氧化物半導體 (CMOS) 和低壓晶體管-晶體管邏輯 (LVTTL)。這些衰減器采用12端子、2.25mm x 2.25mm LGA封裝，并符合RoHS指令。

特性

• 1 MHz至30 GHz超寬帶頻率范圍
• 單步衰減：16dB
• 低插入損耗：
  • 0.6 dB 下 8 GHz
  • 0.8 dB 下 18 GHz
  • 1.15 dB 下 30 GHz
• 衰減精度：
  • 高達18GHz下的典型值為±0.15dB
  • 18GHz至30GHz下的典型值為±0.15dB
• 高輸入線性度：
  • P0.1dB插入損耗狀態：典型值33dBm
  • P0.1dB 16dB衰減狀態：典型值30dBm
  • IP3插入損耗狀態：典型值51dBm
  • IP3 16dB衰減狀態：典型值49dBm
• 高射頻功率處理能力：
  • ATTIN和ATTOUT的輸入
    • 穩態平均值：30dBm（典型值）
    • 穩態峰值：33dBm（典型值）
• RF幅度穩定時間（0.1dB的最終RF OUT ）：6.5μs（典型值）
• 支持單電源運行
• 相對相位中的緊湊分布
• 無低頻雜散信號
• 兼容 CMOS/LVTTL
• 12引腳、2.25mm x 2.25mm焊盤柵格陣列 [LGA] 封裝

應用

• 工業掃描器
• 測試與檢測儀器
• 5 G毫米波蜂窩基礎設施
• 軍用無線電和雷達
• 電子對抗 (ECM)
• 微波無線電
• 甚小孔徑終端 (VSAT)

簡化應用電路

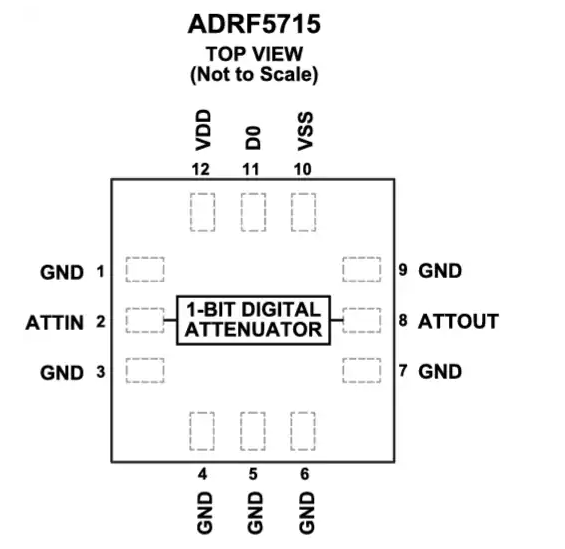

功能框圖
