Analog Devices Inc. ADRF5717硅數字衰減器是48dB衰減范圍單步衰減16dB的2位數字衰減器，并支持無毛刺運行。這些衰減器工作在1MHz至30GHz超寬帶頻率范圍內，具有優于2.8dB的插入損耗和優于3.3dB的衰減精度。ADRF5717硅數字衰減器設有ATTIN和ATTOUT端口，這些端口提供穩態平均值30dBm和穩態峰值33dBm的RF輸入功率處理能力。 這些衰減器采用3.3V和-3.3V雙電源電壓運行，并支持單電源運行。 ADRF5717硅衰減器兼容互補金屬氧化物半導體 (CMOS) 和低壓晶體管-晶體管邏輯 (LVTTL)。典型應用包括工業掃描儀、測試和儀器儀表、5G毫米波蜂窩基礎設施、電子對抗 (ECM)、微波無線電，以及甚小孔徑終端 (VSAT)。

數據手冊：*附件：Analog Devices Inc. ADRF5717硅數字衰減器數據手冊.pdf

特性

• 1 MHz至30 GHz超寬帶頻率范圍
• 48dB衰減范圍單步衰減典型值為16dB
• 低插入損耗：
  • 1.5 dB 下 8 GHz
  • 2 dB 下 18 GHz
  • 2.8 dB 下 30 GHz
• 衰減精度：
  • 在高達8GHz下典型值為±（0.20 + 衰減狀態的2.3%）dB
  • 在高達18GHz下典型值為±（0.30 + 衰減狀態的3.2%）dB
  • 在高達30GHz下典型值為±（0.30 + 衰減狀態的6.5%）dB
• 典型步進誤差：
  • 在高達8GHz下典型值為± 0.8dB
  • 在高達18GHz下典型值為± 1.3dB
  • 在高達30GHz下典型值為± 3.3dB
• 高輸入線性度：
  • P0.1dB插入損耗狀態典型值：30dBm
  • P0.1dB其他衰減狀態典型值：30dBm
  • IP3插入損耗狀態典型值：51dBm
  • IP3其他衰減狀態典型值：49dBm
• 高射頻功率處理能力：
  • ATTIN和ATTOUT的輸入：
    • 穩態平均值:：30dBm（典型值）
    • 穩態峰值：33dBm（典型值）
• RF幅度穩定時間（0.1dB的最終RF OUT ）：6.6μs（典型值）
• 支持單電源運行
• 相對相位中的緊湊分布
• 無低頻雜散信號
• 并行模式控制，符合RoHS指令
• 兼容互補金屬氧化物半導體 (CMOS)/低壓晶體管-晶體管邏輯 (LVTTL)
• 20引腳、3mm x 3mm焊盤柵格陣列[LGA]

應用

• 工業掃描器
• 測試與檢測儀器
• 5 G毫米波蜂窩基礎設施
• 軍用無線電和雷達
• 電子對抗 (ECM)
• 微波無線電
• 甚小孔徑終端 (VSAT)

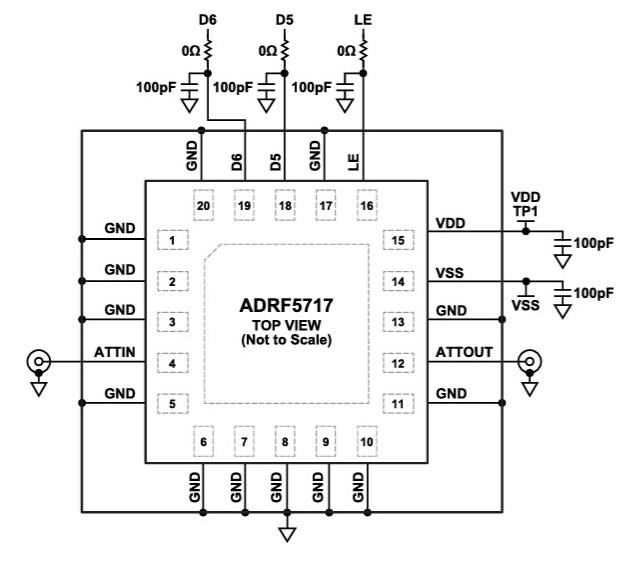

簡化的應用電路圖

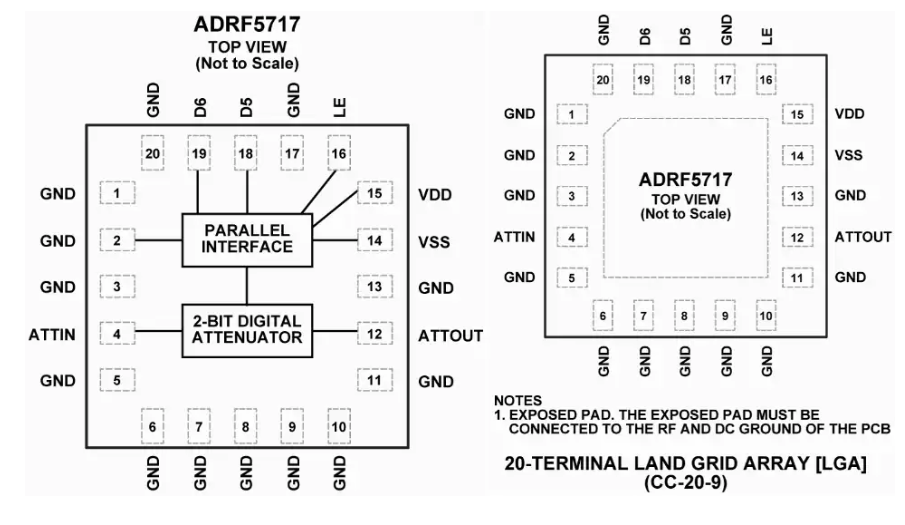

引腳配置示意圖

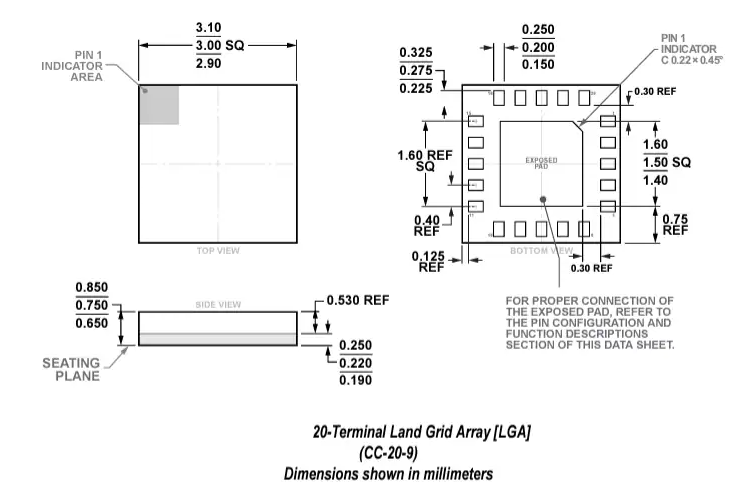

尺寸圖
