給大家分享一下Renesas Electronics F1950NBGI8數字步進衰減器的參數特性 EDA模型與數據手冊。

Renesas F1950NBGI8數據手冊免費下載

*附件：F1950NBGI8.pdf

Renesas F1950NBGI8的EDA模型免費下載http://www.asorrir.com/p/e262303290
http://www.asorrir.com/p/e262303290

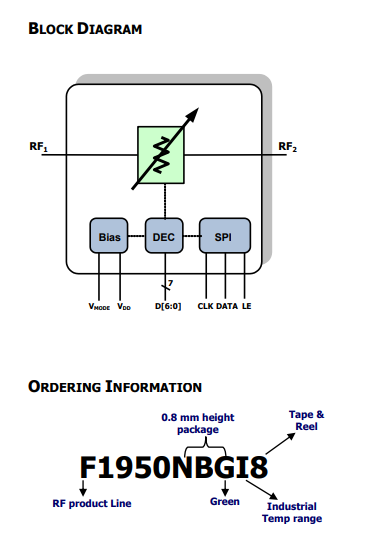

一、產品概述

• ?產品名稱?：F1950 Digital Step Attenuator
• ?產品系列?：Glitch-Free DSA（數字步進衰減器）系列，專為通信基礎設施的嚴格要求而設計。
• ?封裝形式?：緊湊的4x4 QFN封裝，具有50Ω阻抗，便于集成到無線電系統中。

二、競爭優勢

• ?低插入損耗?：提供最佳的信噪比（SNR）。
• ?無抖動技術?：采用Renesas的Glitch-Free技術，在MSB（最高有效位）轉換時過沖小于0.6 dB，而競爭產品抖動可能高達10 dB。
• ?高精度與低失真?：具有極低的失真（+65 dBm IP3I）。
• ?快速穩定時間?：最終衰減值穩定時間小于400 ns。

三、應用領域

• ?基站?：2G、3G、4G、TDD無線電卡。
• ?中繼器和E911系統?。
• ?數字預失真?。
• ?點對點基礎設施?。
• ?公共安全基礎設施?。
• ?WIMAX接收器和發射器?。
• ?軍事系統?：JTRS無線電。
• ?RFID手持和便攜式閱讀器?。
• ?電纜基礎設施?。

四、規格參數

1. 基本參數

• ?頻率范圍?：150 MHz至5000 MHz。
• ?分辨率/范圍?：0.25 dB/31.75 dB。
• ?控制方式?：并行與串行控制。
• ?插入損耗?：在2 GHz時小于1.3 dB。
• ?衰減誤差?：在2 GHz時小于0.3 dB。


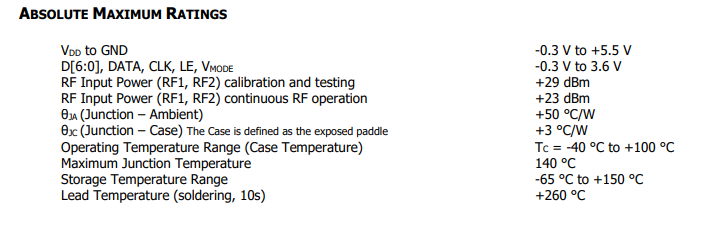

2. 電氣特性

• ?供電電壓?：3V至5V。
• ?輸入IP3?：在不同衰減設置下，IP3I值在+57 dBm至+63 dBm之間。
• ?0.1 dB壓縮點?：在20 dBm輸入功率下，約為27.5 dBm。
• ?穩定時間?：從LE上升沿開始到輸出穩定（±0.1 dB）約400 ns。


3. 控制接口

• ?串行模式?：數據以LSB（最低有效位）優先的方式時鐘輸入。包含CLK抑制功能，以減少對CLK總線噪聲的敏感性。
• ?并行模式?：支持直接并行模式和鎖存并行模式，提供最快的穩定時間。

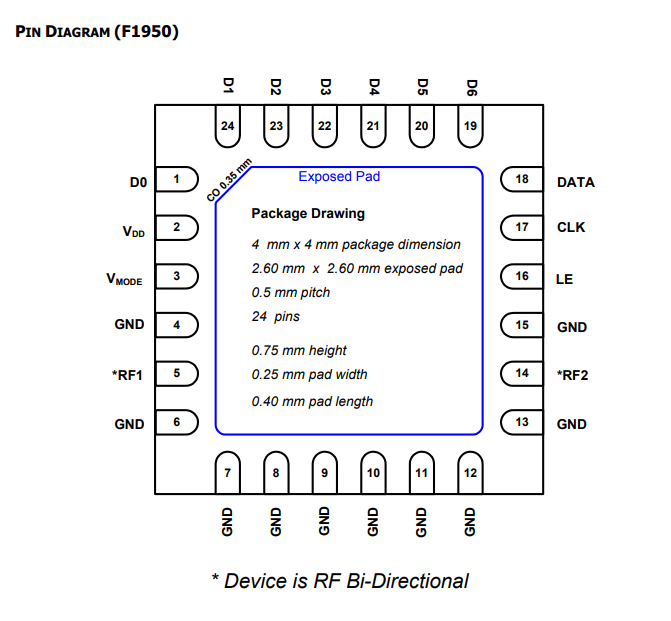

五、封裝與引腳信息

• ?封裝尺寸?：4 mm x 4 mm，高度0.8 mm，24引腳。
• ?引腳功能?：包括電源（VDD）、地（GND）、射頻輸入/輸出（RF1、RF2）、控制引腳（D0-D6、LE、CLK、DATA）、模式選擇（V_MODE）等。


六、性能曲線

• ?插入損耗 vs 頻率?：在最小衰減（A_MIN）下，隨頻率增加略有增加。
• ?回波損耗（S11、S22）vs 頻率?：在150 MHz至5000 MHz范圍內表現穩定。
• ?相位 vs 頻率?：在不同衰減設置下，相位隨頻率變化較小。
• ?輸入IP3 vs 頻率?：在900 MHz至3900 MHz范圍內，IP3值隨頻率變化較小。

七、校準與測試

• ?TRL校準?：使用“通過-反射-線”（TRL）方法進行校準，以消除評估板損耗對S參數測量的影響。
