優勢和特點

• 兩路1.6 GHz差分時鐘輸入
• 5個可編程分頻器，1至32整數分頻比
• 用于輸出到輸出延遲粗調的相位選擇
• 3路獨立的1.2 GHz LVPECL輸出
  加性輸出抖動：225 fs均方根值
• 2路獨立的800 MHz/250 MHz LVDS/CMOS輸出
  加性輸出抖動：275 fs均方根值
  1路輸出提供延遲精調，5位延遲字
• 4線式或3線式串行控制端口

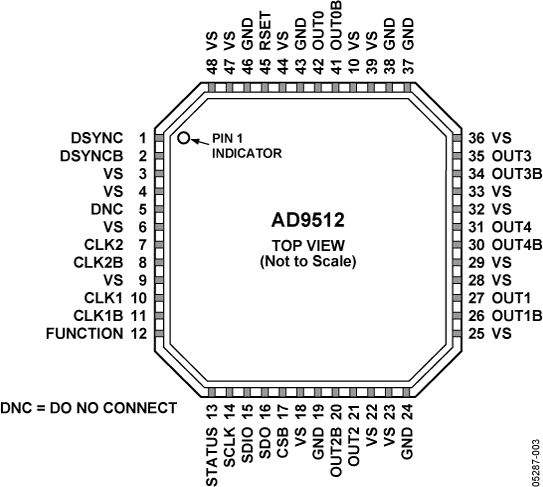

• 節省空間的48引腳LFCSP封裝

• 下載 AD9512-EP 數據手冊 (pdf)
• 軍用溫度范圍
  （?55°C至+85℃）
• 受控制造基線
• 唯一封裝/測試廠
• 唯一制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/12656 DSCC圖紙?zhí)?/li>

產品詳情

AD9512提供多路輸出時鐘分配功能，輸入信號最高可達1.6 GHz。它具有低抖動和低相位噪聲特性，能夠極大地提升數據轉換器的時鐘性能。

3路獨立的LVPECL時鐘輸出和2路LVDS時鐘輸出工作頻率分別為1.2 GHz和800 MHz。可選的CMOS時鐘輸出工作頻率為250 MHz。每路輸出都有一個可編程分頻器，可以旁路該分頻器或者設置最高32的整數分頻比。

用戶可以通過各分頻器改變一路時鐘輸出相對于其它時鐘輸出的相位，這種相位選擇功能可用于時序粗調。1路輸出還提供可編程延遲特性，具有最長10 ns的用戶可選滿量程延遲值。該精調延遲模塊通過一個5位字進行編程，提供32個可用的延遲時間供用戶選擇。

AD9512非常適合數據轉換器時鐘應用，利用亞皮秒抖動編碼信號，可實現最佳的轉換器性能。

AD9512提供48引腳LFCSP封裝，額定溫度范圍為-40°C至+85°C，可以采用3.3 V單電源供電。

應用

• 低抖動、低相位噪聲時鐘分配
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE?轉換器提供時鐘
• 無線基礎設施收發器
• 高性能儀器儀表
• 寬帶基礎設施

方框圖
