概述
HMC698LP5(E)是一款頻率合成器，集成寬帶極性可反轉數字PFD和鎖定檢測輸出。 該分頻器的無條件工作范圍為80 - 7000 MHz，連續整數分頻比為12至259。由于高工作頻率以及超低相位噪底性能，HMC698LP5(E)這款頻率合成器具有寬環路帶寬和低N特性，從而實現快速建立時間和極低相位噪聲。 與差分環路濾波器結合使用時，HMC698LP5(E)可用來將VCO相位鎖定至參考振蕩器。
數據表：*附件：HMC698LP5 HMC698LP5E 7GHz整數N分頻頻率合成器SMT技術手冊.pdf

應用

• 衛星通信系統
• 點對點無線電
• 軍事應用
• Sonet時鐘產生
  數據表：

特性

• 超低SSB相位噪底：
  -153 dBc/Hz（10 kHz偏移，100 MHz）
• 參考頻率。
• 可編程分頻器(N= 12 - 259)
  工作頻率高達7 GHz
• 集電極開路輸出緩沖放大器，可與基于運算放大器的環路濾波器接口
• 帶鎖定檢測輸出的極性可反轉PFD
• 32引腳5x5mm SMT封裝： 25mm2

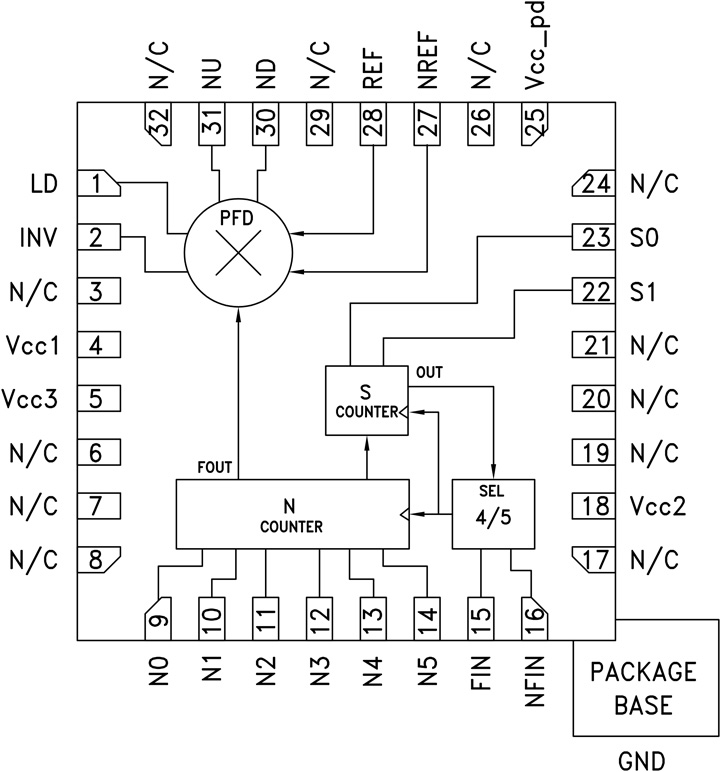

框圖

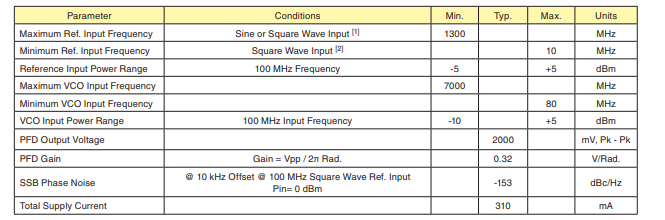

電氣規格

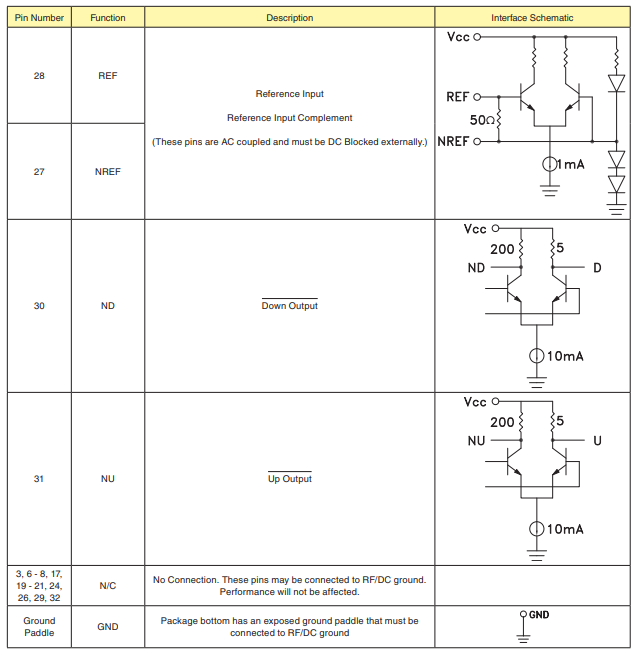

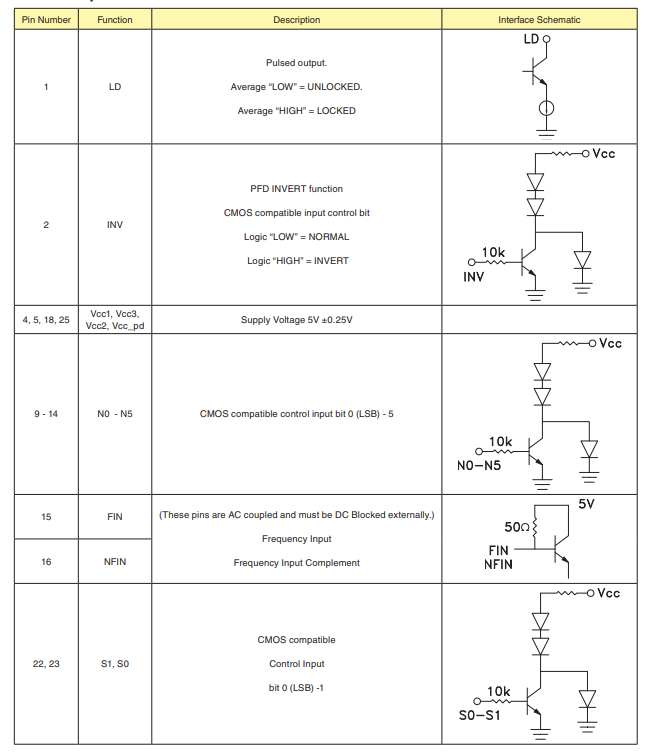

引腳配置描述

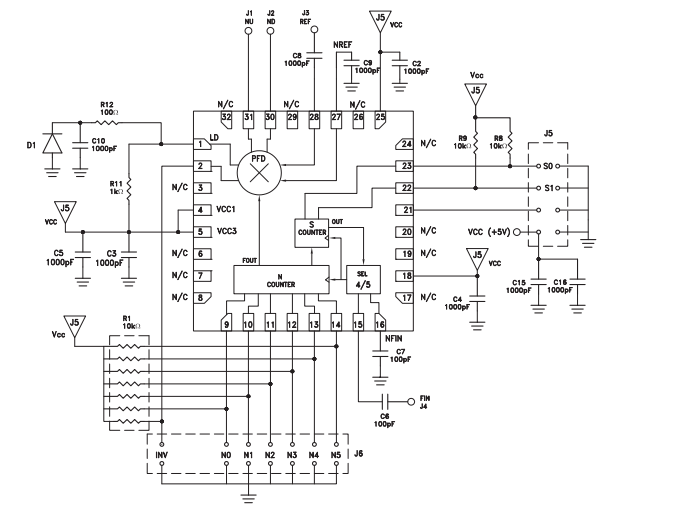

評估PCB電路

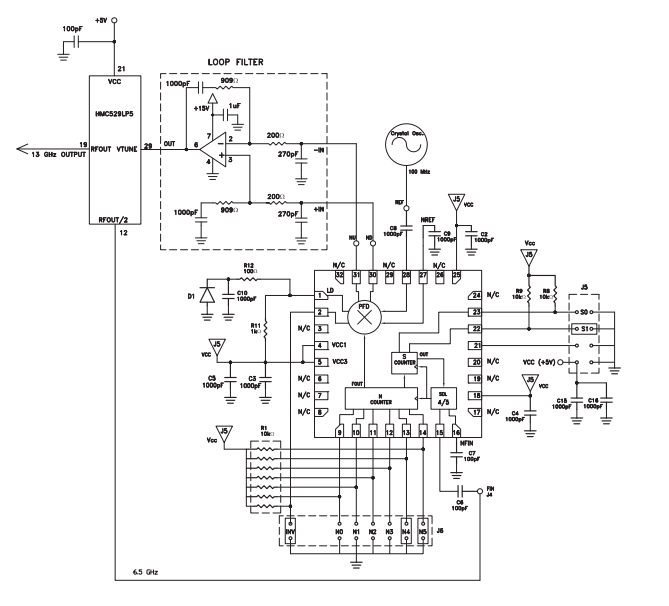

使用HMC698LP5的典型PLL應用電路
