優勢和特點

• 完全集成雙路PLL/VCO內核
• 1個整數N分頻和1個小數N分頻PLL
• 連續頻率范圍：11.2 MHz至200 MHz
  -- 提供200 MHz至637.5 MHz的大多數頻率
• PLL1相位抖動
  （12 kHz至20 MHz）:
  460 fs rms（典型值）
• PLL2相位抖動（12 kHz至20 MHz）
  - 整數N分頻模式:470 fs rms（典型值）
  - 小數N分頻模式:660 fs rms（典型值）

• 輸入晶體或基準時鐘頻率
• 擴頻向下擴頻 [0, ?0.5]%
• 2引腳控制的頻率分布圖余量微調
• 集成環路濾波器
• 欲了解更多特性，請參考數據手冊

產品詳情

AD9577既提供一個多路輸出時鐘發生器功能，又帶有兩個片上鎖相環內核PLL1和PLL2，專門針對網絡時鐘應用而優化。PLL設計基于ADI公司成熟的高性能、低抖動頻率合成器產品系列，確保實現最高的網絡性能。PLL具有I²C 可編程輸出頻率和格式。小數N分頻PLL可支持擴頻時鐘功能，降低EMI輻射的峰值功率。兩個PLL均可支持頻率余量微調功能。

第一個整數N分頻PLL部分(PLL1)由一個鑒頻鑒相器(PFD)、一個電荷泵(CP)、一個低噪聲電壓控制振蕩器(VCO)、一個可編程反饋分頻器和兩個獨立可編程輸出分頻器組成。通過將外部晶振或基準時鐘連接至REFCLK引腳，可將最高達637.5 MHz的頻率同步至輸入基準。針對所需輸出速率，每個輸出分頻器和反饋分頻器的比率可以是工廠設定或I²C 編程設定。

第二個小數N分頻PLL(PLL2)內置一個可編程模塊，可合成基準頻率小數倍的VCO頻率。針對所需輸出速率（最高達637.5 MHz），每個輸出分頻器和反饋分頻器的比率可以通過工廠編程設定。這個小數N分頻PLL還可在整數N分頻模式下工作以充分降低抖動。

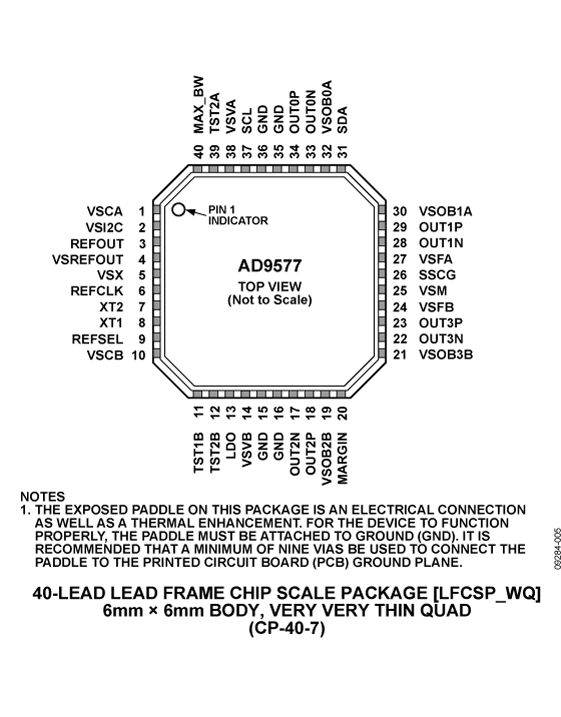

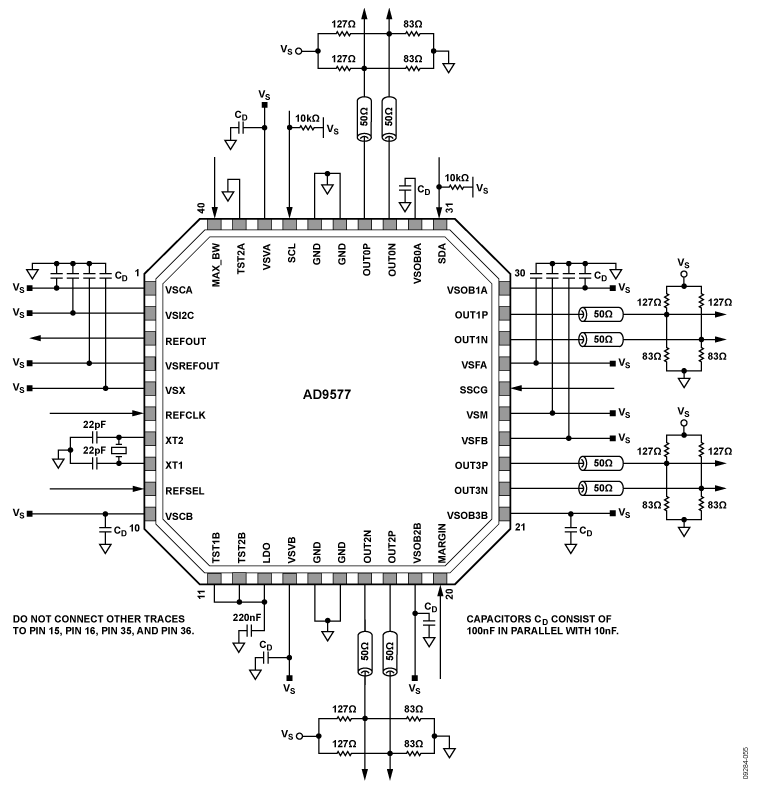

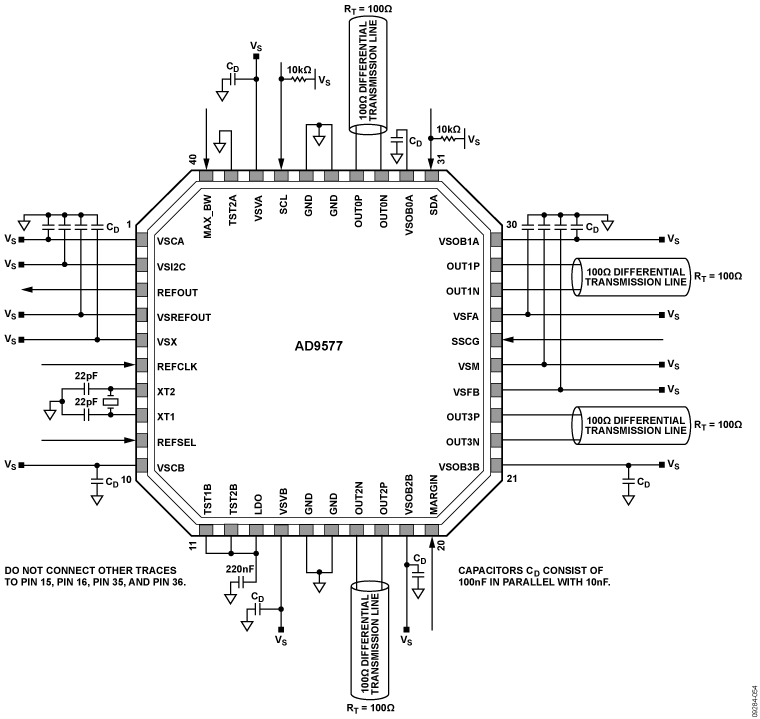

最多四個差分輸出時鐘信號可配置成LVPECL或LVDS信號傳輸格式。每個輸出對也可配置用于最多八個CMOS輸出。支持這類格式的組合。無需外部環路濾波器元件，從而節約了寶貴的設計時間和電路板空間。AD9577提供40引腳6 mm × 6 mm LFCSP封裝，采用3.3 V單電源供電，工作溫度范圍為-40℃至+85°C。

應用

- 低抖動、低相位噪聲多路輸出時鐘發生器，支持多種數據通信應用，包括以太網、光纖、SONET、SDH、PCI-e、SATA、PTN、OTN、ADC/DAC和數字視頻。
- 擴頻時鐘

方框圖
