概述
AD9956是ADI公司的首款AgileRF頻率合成器,由一個DDS和PLL電路組成。DDS具有一個工作速度最高達400 MSPS的14位DAC和一個48位頻率調諧字。PLL電路含有一個相位檢波器,該檢波器具有可調整的200 MHz輸入(預標定器輸入的工作頻率最高達650 MHz),并且可以對電荷泵電流進行數字控制。該器件還內置一個具有可編程壓擺率的650 MHz PECL驅動器。AD9956采用先進的DDS技術,內置高速、高性能數模轉換器和先進的相位檢波器/電荷泵組合,可以合成最高達2.7 GHz的數字可編程、頻率捷變模擬輸出正弦波。該器件專為提供快速跳頻和精密調諧分辨率(48位頻率調諧字)而設計。信息通過一個串行I/O端口載入AD9956,器件寫入速度為25 Mb/秒。AD9956 DDS模塊還支持用戶定義的線性掃描工作模式。
AD9956的額定工作溫度范圍為?40°C至+125°C擴展汽車應用溫度范圍。
數據表:*附件:AD9956基于DDS的2.7 GHz AgileRF?頻率合成器技術手冊.pdf
應用
- LO捷變頻合成
- 雷達和掃描系統的FM線性調頻源
- 汽車雷達
- 測試與測量設備
- 聲光器件驅動器
特性
- 400 MSPS內部DDS時鐘速度
- 48位頻率調諧字
- 14位可編程相位偏移
- 集成14位DAC
- 出色的動態性能
- 相位噪聲≤ 135 dBc/Hz(1 KHz失調)
- ?80 dB SFDR(160 MHz,±100 KHz偏移I
OUT)
- 25 Mb/s寫入速度串行I/O控制
- 655 MHz可編程輸入分頻器用于
- 鑒頻鑒相器(÷M、÷N){M、N = 1..16}(可旁路)
- 可編程RF分頻器(÷R) {R = 1、2、4、8}(可旁路)
- 8個相位/頻率配置文件
- 器件采用1.8 V電源供電
- I/O和電荷泵采用3.3 V電源供電
- 軟件控制關斷功能
- 48引腳LFCSP封裝
- 自動線性頻率掃描能力(DDS中)
- 可編程電荷泵電流(最高達4 mA)
- 相位調制功能
- 多芯片同步
- 檢測到雙模式PLL鎖定
- 符合PECL標準的655 MHz CML模式驅動器
框圖
引腳配置描述
典型性能特征
應用電路
應用電路說明

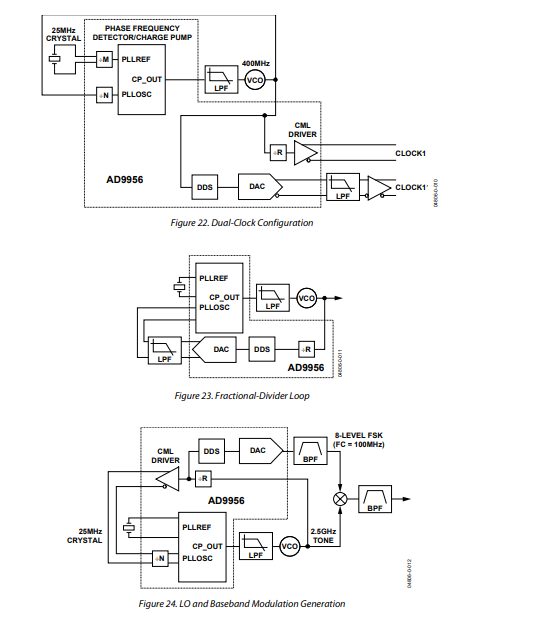

雙時鐘配置
在此環路中,M = 1,N = 16,R = 4 。DDS調諧字也等于N,所以CLOCK 1'的頻率等于CLOCK 1的頻率。DDS中的相位調整為CLOCK 1'提供了14位可編程上升沿偏斜能力(見圖22)。
分數分頻器環路
此環路提供精確的頻率分頻(48位)。DDS在反饋路徑中,還具備頻率掃描功能。對DDS進行編程,可使其從24 MHz掃描至25 MHz,將壓控振蕩器(VCO)的輸出從2.7 GHz掃描至2.6 GHz。在這種情況下,參考源為簡單的晶體振蕩器(見圖23)。
本振和基帶調制生成
利用AD9956的鎖相環(PLL)部分生成本振(LO),利用DDS部分生成調制后的基帶信號,此電路使用外部混頻器在射頻頻率下進行簡單調制(見圖24)。

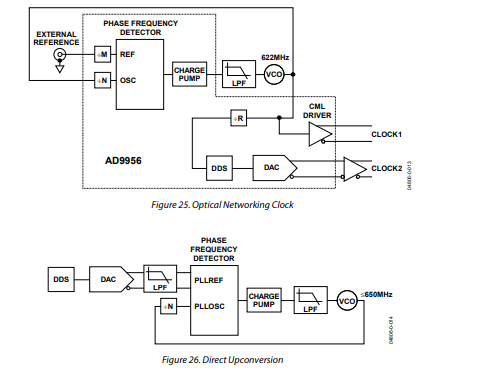

光網絡時鐘
AD9956配置為光網絡時鐘。此環路可用于生成622 MHz的時鐘,作為OC12 。DDS可被編程輸出8 kHz的時鐘,作為子系統中其他電路的基準(見圖25)。
直接上變頻
AD9956配置為使用DDS作為PLL環路的精確參考。由于VCO的頻率小于655 MHz,可在分頻器使能的情況下,將其直接饋入鑒頻鑒相器的反饋輸入(見圖26)。
-
