      基于DDS驅動PLL結構的寬帶頻率合成器的設計與實現

      2017-10-27 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　結合數字式頻率合成器（DDs）和集成鎖相環（PLL）各自的優點，研制并設計了以DDS芯片AD9954和集成鎖相芯片ADF4113構成的高分 辨率、低雜散、寬頻段頻率合成器，并對該頻率合成器進行了分析和仿真，從仿真和測試結果看，該頻率合成器達到了設計目標。該頻率合成器的輸出頻率范圍為 594～999 MHz，頻率步進為5 Hz，相位噪聲為-91dBc。

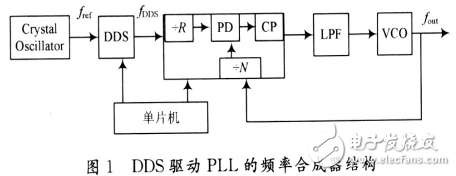

      　　基于DDS驅動PLL結構的寬帶頻率合成器的設計與實現

      　　DDS的參考信號由晶振產生，其頻率為fref。DDS輸出的信號頻率為fDDS，頻率值由頻率控制字（FTW）控制。鎖相環（PLL）的參考信號由 DDS的輸出信號驅動。VCO的輸出頻率由PLL芯片的電荷泵（CP）輸出，并通過低通濾波器（LPF）后控制。頻率合成器的輸出信號為VCO的輸出信 號。該頻率合成器通過單片機提供控制信號，以改變DDS中FTW和PLL的分頻比。
