優勢和特點

• 1.6 GHz差分時鐘輸入
• 3個可編程分頻器，編程范圍：
  1~32
  用于輸出到輸出延遲粗調的相位選擇

• 3路800 MHz/250 MHz LVDS/CMOS時鐘輸出
  附加輸出抖動：300 fs rms/290 fs rms
  時間延遲高達10 ns
• 可利用4個電平邏輯引腳對器件進行配置

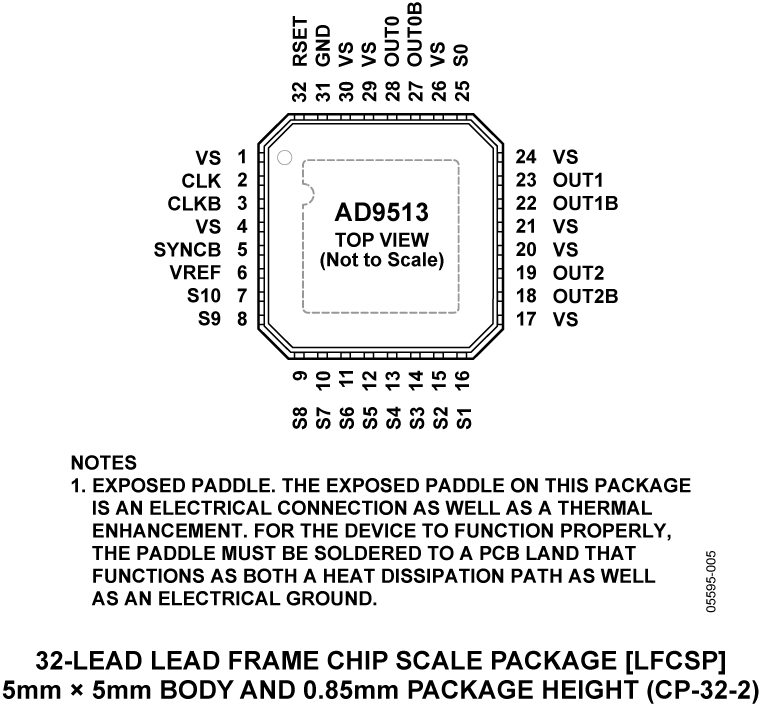

• 節省空間的32引腳LFCSP封裝

產品詳情

AD9513是一款三路輸出時鐘分配IC，其低抖動和低相位噪聲特性能夠?qū)崿F(xiàn)最佳的數據轉換器性能。這款器件也適合于對相位噪聲和抖動有嚴格要求的其它應用。

三路獨立的時鐘輸出可被設置為LVDS或CMOS電平。在LVDS模式下，輸出工作在800 MHz；在CMOS模式下，輸出工作在250 MHz。

每路輸出都具有可編程的分頻器，可設置1~32的整數分頻比。一路時鐘輸出相對于其它時鐘輸出的相位可通過分頻器相位選擇功能進行設置，用作時序粗調。

其中一路輸出提供延遲單元，具有3個可選擇的滿量程延遲值（1.5 ns、5 ns及10 ns），均可提供16級精調。

AD9513無需外部控制器即可進行操作或設置。器件通過11個引腳（S0~S10）和4個邏輯電平進行編程。編程引腳被內部偏置為? VS。VREF引腳提供? VS電平。VS （3.3 V）和GND（0 V）提供另外兩個邏輯電平。

AD9513 非常適合于數據轉換器時鐘應用，利用亞皮秒抖動編碼信號，可實現最佳的轉換器性能。

AD9513采用32引腳LFCSP封裝，3.3 V單電源供電，工作溫度范圍為?40°C~+85°C。

應用

方框圖
