優勢和特點

• 1.6 GHz 差分時鐘輸入
• 2 個可編程分頻器，編程范圍：
  1 至32
  用于輸出到輸出延遲粗調的相位選擇
• 1.6 GHz LVPECL 時鐘輸出
  LVPECL加性輸出均方根抖動：225 fs

• 800 MHz/250 MHz LVDS/CMOS 時鐘輸出
  LVDS/CMOS加性輸出均方根抖動：300 fs/290 fs
  延遲時間最長10 ns
• 可利用4電平邏輯引腳進行器件配置

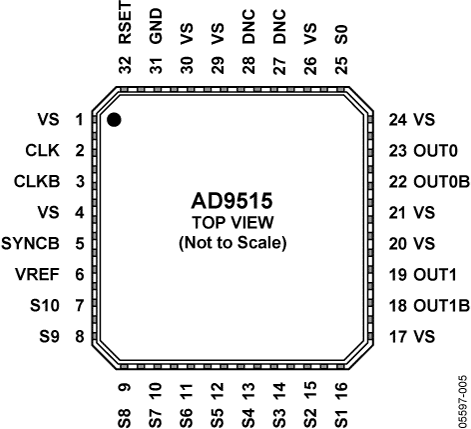

• 節省空間的32引腳LFCSP封裝

產品詳情

AD9515是一款兩路輸出時鐘分配IC，具有低抖動和低相位噪聲特性，有助于實現最佳數據轉換器性能。這款器件也適合相位噪聲和抖動要求嚴格的其它應用。

它提供兩路獨立的時鐘輸出，一路輸出為L(zhǎng)VPECL，另一路輸出可以設置為L(zhǎng)VDS或CMOS電平。LVPECL輸出工作頻率為1.6 GHz。另一路輸出在LVDS模式下的工作頻率為800 MHz，在CMOS模式下的工作頻率為250 MHz。

每路輸出都具有可編程分頻器，可設置1至32的整數分頻比。一路時鐘輸出相對于其它時鐘輸出的相位可通過分頻器相位選擇功能進行設置，用作時序粗調。

LVDS/CMOS輸出提供延遲特性，具有三個可選的滿量程延遲值（1.5 ns、5 ns及10 ns），均可提供16級精調。

AD9515無需外部控制器即可進行操作或設置。器件通過11個引腳（S0至S10）和4個邏輯電平進行編程。編程引腳內部偏置為? VS。VREF引腳提供? VS電平。VS (3.3 V)和GND (0 V)提供另外兩個邏輯電平。

AD9515非常適合數據轉換器時鐘應用，利用亞皮秒抖動編碼信號，可實現最佳的轉換器性能。

AD9515提供32引腳LFCSP封裝，采用3.3 V單電源供電，溫度范圍為?40°C至+85°C。

應用

方框圖
