優勢和特點

• 單電源：1.8 V 至5.5 V
• 導通電阻：4 Ω （最大值）
• 導通電阻平坦度：0.75 Ω（典型值）
• -3 dB帶寬大于200 MHz
• 軌到軌工作
• 6引腳SOT-23 封裝和8引腳 MSOP 封裝
• 快速開關時間
  接通時間t_ON：12 ns
  斷開時間t_OFF：6 ns
• 典型功耗：<0.01 μW
• TTL/CMOS兼容型

• 下載ADG719-EP數據手冊 (pdf)
• 軍用溫度范圍：-55°C至+125°C
• 受控制造基線
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/12650 DSCC圖紙號

產品詳情

ADG719是一款單芯片CMOS單刀雙擲（SPDT）開關。采用亞微米工藝設計，具有低功耗、高開關速度、低導通電阻和低泄漏電流特性。

該開關可以采用1.8 V至5.5 V單電源供電，非常適合用在電池供電儀表中，以及配合ADI的新一代DAC和ADC使用。

接通時，ADG719的各開關在兩個方向的導電性能相同。ADG719為先開后合式開關。

由于采用了先進的亞微米工藝，?3 dB帶寬可以達到200 MHz以上。

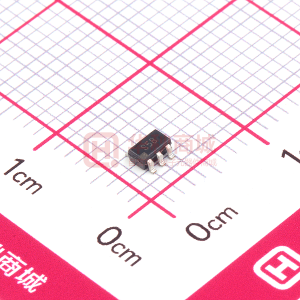

ADG719提供6引腳SOT-23和8引腳MSOP兩種封裝。

ADG719-EP支持防務和航空航天應用。

1. 1.8 V至5.5 V單電源供電。ADG719具有高性能、低導通電阻和快速開關時間，在3 V和5 V供電時保證額定性能。
2. 極低導通電阻R_ON(5 V時最大值為4 Ω，3 V時最大值為10 Ω）。電源電壓為1.8 V時，整個溫度范圍內 R_ON典型值為40 Ω。
3. 汽車應用溫度范圍：?40°C至+125°C。
4. 導通電阻平坦度(R_FLAT(ON))：0.75 Ω（典型值）。
5. ?3 dB 帶寬:大于 200 MHz.
6. 低功耗，CMOS結構可確保功耗較低。
7. 快速接通時間t_ON/斷開時間t_OFF。
8. 小型、6引腳SOT-23和8引腳MSOP封裝。

應用

• 電池供電系統
• 通信系統
• 采樣保持系統
• 音頻信號路由
• 視頻開關
• 機械式舌簧繼電器的替代產品

方框圖
