TPS56124x 是一款簡單易用的同步降壓轉換器，輸入電壓范圍為 4.2V 至 17V，并支持高達 1A 的連續電流。

該器件旨在以最少的外部元件數量和低待機電流運行。
*附件：tps561243.pdf

該開關模式電源 （SMPS） 器件采用 D-CAP3 控制模式，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS561243 在 Eco 模式下運行，可在輕負載運行時保持高效率。TPS561246 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。TPS56124x 集成了完整的保護功能，包括 OCP、UVLO、OTP 和 UVP（帶打嗝）。

TPS56124x 采用 6 引腳、1.6mm × 1.6mm SOT563 （DRL） 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 輸入電壓范圍：4.2V 至 17V
  • 輸出電壓范圍：0.6V 至 7V
  • 參考電壓：0.6V
  • ±1.5% 基準電壓精度
  • 集成 FET：100mΩ 和 55mΩ
  • TPS561243的低靜態電流：110μA
  • 開關頻率：1280kHz
  • 最大 95% 的大占空比作
  • 固定軟啟動時間：1.4ms
• 易于使用且設計尺寸小
  • 輕負載時TPS561243 Eco 模式和 TPS561246 FCCM 模式
  • 具有快速瞬態響應的 D-CAP3? 控制模式
  • 支持使用預偏置輸出啟動
  • 用于 OT 和 UVLO 保護的非鎖存
  • 逐周期超過電流限制
  • 用于紫外線防護的打嗝模式
  • 工作結溫范圍：–40°C 至 125°C
  • SOT563 封裝：1.6mm × 1.6mm

參數

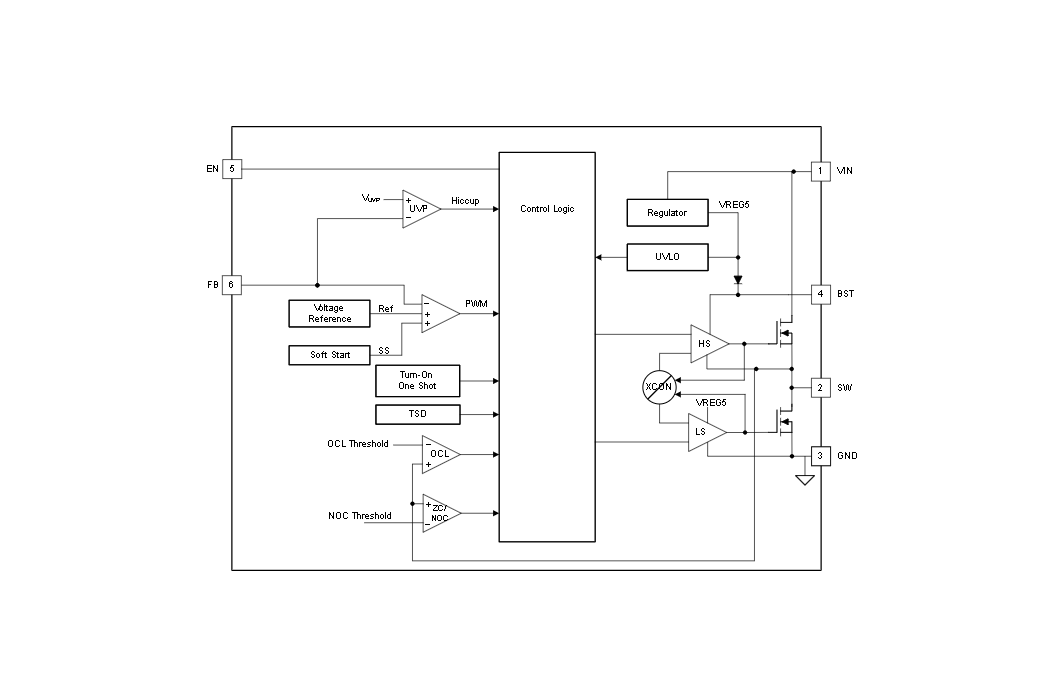

方框圖

概述

TPS561243是一款同步降壓DC/DC轉換器，設計用于寬輸入電壓范圍（4.2V至17V）和高達1A的連續輸出電流。該轉換器集成了D-CAP3?控制模式，提供快速瞬態響應，并支持低ESR輸出電容器。TPS561243特別適用于需要低功耗、高效率和小尺寸的應用場景，如WLAN/Wi-Fi接入點、調制解調器、小型商業路由器等。

主要特性

性能參數

• ?輸入電壓范圍?：4.2V至17V
• ?輸出電壓范圍?：0.6V至7V
• ?輸出電流?：1A
• ?開關頻率?：1280kHz
• ?最大占空比?：95%
• ?軟啟動時間?：固定1.4ms
• ?靜態電流?：低至110μA（Eco模式下）

功能特點

• ?Eco模式?：在輕載條件下維持高效率
• ?D-CAP3?控制模式?：無需外部補償，提供快速瞬態響應
• ?集成FETs?：內置高效MOSFET，降低系統成本
• ?全面保護?：包括過流保護（OCP）、欠壓鎖定（UVLO）、過溫保護（OTP）和欠壓保護（UVP）

封裝與尺寸

• ?封裝類型?：SOT563，6引腳，1.6mm × 1.6mm

應用領域

• WLAN/Wi-Fi接入點
• 調制解調器（電纜/DSL/GFAST）
• 小型商業路由器
• 電能表
• STV和DVR
• 家用電器

功能描述

控制模式

• ? D-CAP3? ?：采用自適應導通時間控制，根據輸入電壓和輸出電壓自動調整導通時間，以維持近似固定的開關頻率。該模式簡化了外部補償設計，同時保證了系統的穩定性。

Eco模式

• 在輕載條件下，TPS561243自動進入Eco模式，通過降低開關頻率來維持高效率，減少能量損耗。

保護功能

• ? 過流保護（OCP） ?：實時監測輸出電流，防止因電流過大而損壞設備。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于設定閾值時，自動關閉輸出，防止不穩定工作。
• ? 過溫保護（OTP） ?：監測設備溫度，超過設定閾值時自動關閉輸出，防止過熱損壞。
• ? 欠壓保護（UVP） ?：當輸出電壓低于設定閾值時，提供保護機制，防止負載異常。

應用指南

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、反饋電阻等的選擇指南。
• 支持使用低ESR輸出電容器，如特種聚合物和超低ESR陶瓷電容器。

布局建議

• 輸入電容應靠近VIN引腳放置，以最小化輸入電壓波動。
• 電感應靠近SW引腳放置，并盡量減小SW節點的面積和寄生電感。
• 輸出電容應直接連接到VOUT引腳，并盡量減小到GND的路徑長度。
• FB引腳應使用短而寬的走線連接到地，以避免噪聲耦合。

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南。
• 支持使用TI的WEBENCH? Power Designer進行自定義設計，簡化設計流程。
• TI E2E?支持論壇提供快速、經驗證的設計幫助和解決方案。

TPS561243以其高效率、低功耗、小尺寸和全面的保護功能，成為各種低功耗電子設備應用的理想選擇。
